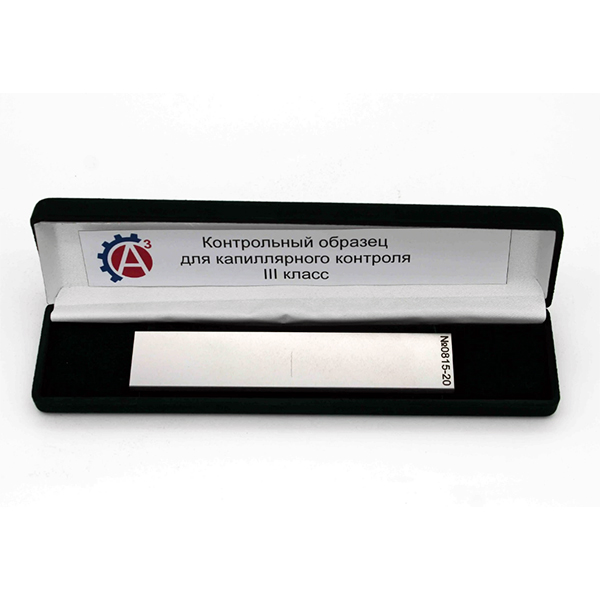

Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности III

Этот образец предназначен для оценки качества пенетрантов при проведении капиллярной дефектоскопии, в соответствии с требованиями ГОСТ 18442-80 и методикой ПНАЭГ-7-018-89. Изготовлен в соответствии с ТУ 427620-015-4407661-2016.

Образец представляет собой стальную пластину размером 150×30×5 мм, выполненную из стали марки 40Х13 (по согласованию с заказчиком возможно изготовление из другого материала). Пластина оснащена одиночной тупиковой трещиной длиной более 3 мм, что соответствует пункту 2.1 ПНАЭГ-7-018-89. Ширина раскрытия трещины, в соответствии с 1 классом чувствительности, составляет от 10 до 100 мкм (этот параметр для каждого образца определяется с помощью растрового сканирующего электронного микроскопа). Глубина трещины устанавливается по поперечным шлифам образцов-свидетелей, входящих в состав той же партии.

Ресурс использования образца при соблюдении условий очистки и хранения:

• Для люминесцентного набора — 120 циклов;

• Для цветного набора — 60 циклов.

Порядок работы с образцом:

1. Очистить рабочую поверхность образца от загрязнений одним из следующих методов:

   • Механически — протирка влажной ветошью;

   • Химически — использование водяных или органических растворителей;

   • Ультразвуковым методом — очистка органическими растворителями, водой или водными растворами химических веществ в ультразвуковой ванне.

2. Нанести на образец равномерный слой пенетранта, выбранного для проверки, согласно рекомендациям производителя. Пенетрант можно нанести:

   • Погружением образца в пенетрант;

   • Нанесением кистью (для этого лучше использовать мягкую кисть с острым концом);

   • Распылением с помощью аэрозольного баллона, ручного распылителя с механическим насосом или электрического распылителя.

3. Подождать необходимое время для капиллярного проникновения пенетранта в трещину. Время может варьироваться в зависимости от типа пенетранта, но в среднем оно составляет не менее 30 минут. Важно учитывать, что при низких температурах время проникновения может увеличиваться, а при высоких — сокращаться.

4. Полностью удалить пенетрант с поверхности образца, чтобы избежать образования фона, который может затруднить обнаружение трещины. Для удаления можно использовать следующие методы:

   • Протирка влажными безворсовыми салфетками (например, мадаполам);

   • Промывание водой или специальным очищающим раствором (если это предусмотрено производителем пенетранта);

   • Промывание в ультразвуковой ванне с водой или очищающим составом.

5. После очистки необходимо нанести проявитель для проявления индикаторного рисунка. Это можно сделать одним из следующих способов:

   • Распыление жидкого проявителя с использованием струи воздуха или инертного газа;

   • Нанесение порошкообразного проявителя с созданием воздушной взвеси в камере с образцом;

   • Нанесение жидкого проявителя путем кратковременного погружения образца в емкость с проявителем;

   • Нанесение проявителя кистью, щеткой или другими аналогичными средствами.

6. Дождаться проявления капиллярного рисунка трещины. Время проявления зависит от типа пенетранта и класса чувствительности, и может составлять от 5 до 20 минут. Чем меньше раскрытие трещины, тем больше будет время проявления.

Порядок хранения образца:

1. Очищенный образец не следует трогать голыми руками. Чтобы избежать загрязнений, рекомендуется хранить его в упаковочном футляре.

2. После каждого применения необходимо очистить образец, промыв его под струей воды или в ультразвуковой ванне.

3. Рекомендуемый режим очистки:

   • Выдержка в ацетоне — не менее 2 часов;

   • Очистка в ультразвуковой ванне с водой — не менее 10 минут.

4. Если образец использовался более 3 дней, и удаление проявителя не было проведено вовремя, следует выдержать его в ацетоне не менее 24 часов.

Технические характеристики образца:

Комплект поставки:

• Образец
• Паспорт с дефектограммой
• Футляр
• Сертификат о калибровке
