Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности IV

Данный образец предназначен для оценки качества пенетрантов при проведении капиллярной дефектоскопии, в соответствии с требованиями ГОСТ 18442-80 и методики ПНАЭГ-7-018-89. Изготовление осуществляется в соответствии с ТУ 427620-015-4407661-2016.

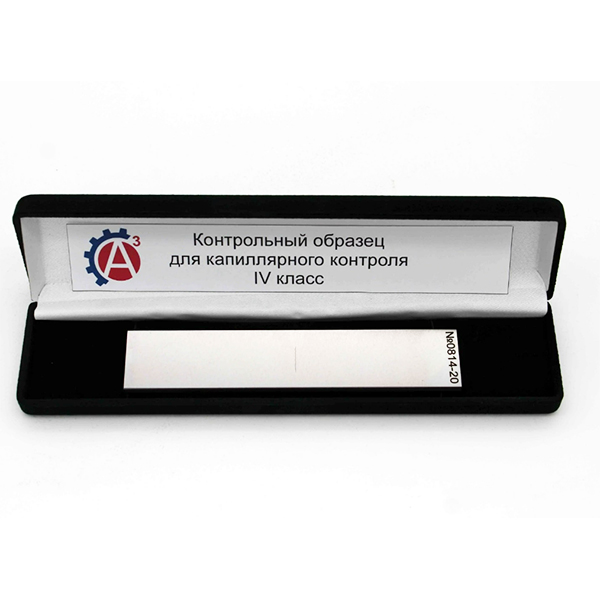

Образец представляет собой пластину размером 150×30×5 мм, изготовленную из стали 40Х13. По согласованию с Заказчиком возможно использование другой марки стали. На пластине выполнена одиночная тупиковая трещина длиной более 3 мм, соответствующая п. 2.1 ПНАЭГ-7-018-89. Ширина раскрытия трещины (по 1 классу чувствительности) составляет от 100 до 500 мкм и определяется при изготовлении с помощью растрового сканирующего электронного микроскопа. Глубина трещины устанавливается по поперечным шлифам контрольных образцов из партии.

Ресурс эксплуатации при соблюдении условий хранения и очистки:

• при использовании люминесцентного пенетранта — до 120 циклов;

• при использовании цветного пенетранта — до 60 циклов.

Порядок работы с образцом

1. Очистка рабочей поверхности:

   • Механическим способом — протирка влажной безворсовой тканью;

   • Химическим способом — применение водных или органических растворителей;

   • С помощью ультразвука — промывка в ультразвуковой ванне с водой или растворами химических соединений.

2. Нанесение пенетранта: В соответствии с инструкцией производителя, пенетрант наносится одним из способов:

   • Погружением;

   • Кистью (предпочтительно использовать мягкую с острым концом);

   • Распылением (аэрозоль, ручной или электрический распылитель).

3. Выдержка на проникновение: Время экспозиции зависит от типа пенетранта и условий окружающей среды (в среднем не менее 30 мин). При пониженной температуре следует увеличивать время выдержки.

4. Удаление пенетранта:

   • Протирка безворсовыми салфетками, щёткой или губкой;

   • Промывание в воде или специальном очистителе;

   • Ультразвуковая очистка в соответствующей среде. Полное удаление пенетранта необходимо для исключения появления фона, мешающего выявлению дефектов.

5. Нанесение проявителя:

   • Распылением жидкого проявителя;

   • Созданием воздушной взвеси порошкового проявителя;

   • Кистью или щёткой;

   • Погружением в емкость с жидким проявителем.

6. Ожидание проявления капиллярного рисунка: Время варьируется в зависимости от типа пенетранта и класса чувствительности (от 5 до 20 минут). Чем меньше раскрытие трещины, тем больше времени требуется.

Условия хранения образца

• Избегать контакта очищенной поверхности с руками;

• Хранить образец в индивидуальном футляре;

• После каждого использования производить очистку — под струёй воды или в ультразвуковой ванне;

• Рекомендуемый режим очистки:

  • В ацетоне — не менее 2 часов;

  • В ультразвуковой ванне с водой — не менее 10 минут.

• При длительном (более 3 суток) нахождении проявителя на поверхности — выдержка в ацетоне не менее 24 часов.

Технические характеристики образца:

Комплект поставки:

• Образец
• Паспорт с дефектограммой
• Футляр
• Сертификат о калибровке
