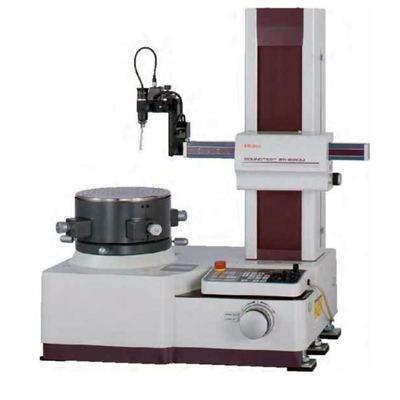

Высокоточная формоизмерительная система, которая позволяет измерять отклонения формы и расположения поверхностей цилиндрических деталей.
Большой выбор моделей для удовлетворения любых потребностей:
RA-2200DS/DH
Эти модели в стандартной комплектации имеют функцию навигации процесса центрирования и нивелировки детали. Они оснащены электронным поворотным регулируемым столом D.A.T. (Digital Adjustment Table).
RA-2200AS/AH
Эти модели в стандартной комплектации имеют автоматический поворотный регулировочный стол А.А.Т. (Automatic Adjustment Table), который позволяет автоматически без участия оператора центрировать и нивелировать деталь.
|
Поворотный стол |
|
|
Погрешность вращения |
Радиальная: (0,02+0,00035Н) мкм Н: изм. высота от поверхности стола (мм) Осевая: (0,02+0,00035Х) мкм X: изм. радиус (мм) |
|
Скорость вращения |
2, 4, 6, 10 об/мин |
|
Макс. измеряемый 0 |
300 мм |
|
Макс. 0 детали |
580 мм |
|
Макс. нагрузка на поворотный стол |
25 кг |
|
Диапазон центровки |
DS / DH: ±5 мм AS / АН: ±3 мм |
|
Диапазон нивелировки |
±1° |
|
Вертикальная колонна |
|
|
Макс. измеряемая высота |
AS / DS: 300 мм АН / DH: 500 мм над поверхностью поворотного стола |
|
Макс. измеряемая глубина |
85 мм (мин. внутренний диаметр: 032 мм) 50 мм (мин. внутренний диаметр: 07 мм) |
|
Прямолинейность |
AS / DS: 0,1мкм/ 100мм AS / DS: 0,15мкм/ 300мм АН / DH : 0,25мкм/ 500мм |
|
Параллельность к центру вращения |
AS/DS: 0,7mkm/ 300mm AH/DH: 1,2мкм/ 500мм |
|
Горизонтальная ось |
|
|
Прямолинейность |
0,7 мкм / 300 мм |
|
Перпендикулярность к центру вращения Программное обеспечение |
1 мкм / 150 мм ROUNDPAK FORMTRACEPAK-RA (оценка шероховатости) |
|
№ |

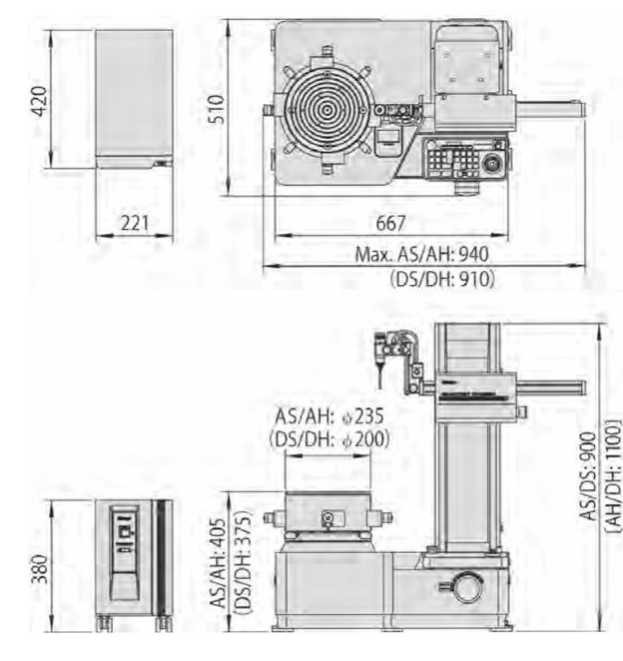

Модель |
Центровка/ нивелировка 1* |
Вертикальное перемещение [мм] |
Макс. диаметр детали [мм] |
Макс. измеряемый ⌀ [мм] |
Макс. нагрузка на поворотный стол [кг] |
|
211 -511D |
RA-2200AS |
ААТ |
300 |
580 |
300 |
30 |
|
211 -512D |
RA-2200AH |
ААТ |
500 |
580 |
300 |
30 |
|
211-513D |
RA-2200DS |
DAT |
300 |
580 |
300 |
30 |
|
211-515D |
RA-2200DH |
DAT |
500 |
580 |
300 |
30 |
1* - AAT - Автоматический регулировочный стол
DAT - Механизированный регулировочный стол
|
