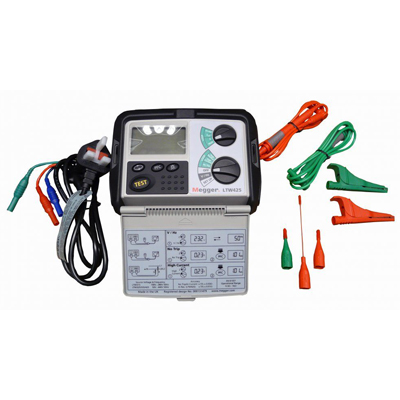

Артикул: LTW425-EU-SC
|
Прибор LTW425 предназначен для измерения параметров петли и тока КЗ , без срабатывания УЗО. Разработан для измерения сопротивления (полного сопротивления) заземляющего контура стационарного электрооборудования при одно- или трехфазной системе.
Измеритель LTW 425 проводит измерения параметров петли двухпроводным способом и рассчитывает ток КЗ (короткого замыкания). 2-х проводное тестирование электрических цепей выполняется при помощи всего двух измерительных щупов, они могут быть - Фаза – Земля / Фаза – Ноль / Фаза – Фаза. Третий провод, который мог бы вызвать путаницу при определении части тестируемой цепи, не нужен.
В измерителе LTW425 Megger используется запатентованная схема определения помех, которая непрерывно контролирует подачу напряжения во время тестирования, гарантируя отсутствие влияния побочного электрического шума на точность измерения. Тестирование выполняется в течение 10 секунд и при наличии шума появится предупреждение или для повышения точности тестирование автоматически продляется.
Измеритель параметров петли LTW425 работает в диапазоне напряжений от 50 В до 300 В переменного тока в однофазных цепях и до 440 В в трехфазных цепях. Ток короткого замыкания (КЗ) рассчитывается до 40 кА, используя измеренное напряжения и сопротивление петли.
Прибор LTW-425 измеряет напряжение до 440 В, а также позволяет измерять частоту в диапазоне от 25 Гц до 99,99 Гц, сопротивление от 0,001 Ом до 2000 Ом.
Питание прибора производится от 8х1,5 В пальчиковых батарей (АА) или 8x1,2 В аккумуляторов. Заряда источников питания хватает на 2000 тестов.

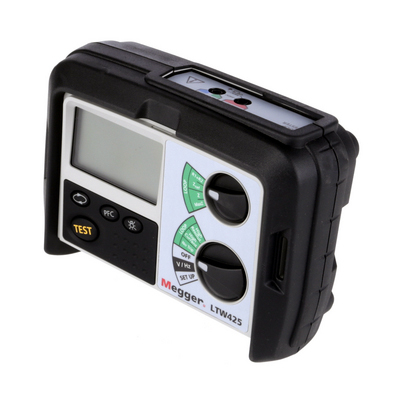

LTW425 Megger имеет прорезиненный ударопрочный корпус, выполненный по классу защиты IP54.
| Точность (факторы влияющие на точность) | |
| Температура окружающей среды | 23°С + 2°С |
| Номинальное напряжение | 230 В переменного тока ± 1% |
| Измерение напряжения | |
| Только переменный ток | от 50 В до 440 В |
| Точность | ±2% ±1 В |
| Измерения частоты | |
| Диапазон | от 25 Гц до 99.99 Гц |
| Точность | +0.1 Гц |
| Тестирование контура (в режиме NO-TRIP и высокоамперное тестирование) | |
| Напряжение источника | от 50 В до 440 В (50 Гц) |
| Диапазон измерения | от 0.01 до 2000 |
| Точность | ±5% ±0.03 Ом (~230 В) ±10% ±0,03 Ом (~100 В и ~300 В) ±10% ±0,02 Ом ±15% ±0.03 Ом (~50 В) |
| Номинальный ток при тестировании | |
| Тестирование в режиме No-Trip | 15 mA при ~230 В |
| Тестирование в высокоамперном режиме | 4 A при ~230 В |
| EN61557 рабочий диапазон | от 0.30 до 1000 |
| Тестирование в режиме высокой разрешающей способности | |
| Напряжение источника | от 50В до 440В (50Гц) |
| Диапазон измерения | от 0.001 до 2000 |
| Точность | ±5% ±0.01 |
| Номинальный ток при тестировании | 4 A при ~230В |
| EN61557 рабочий диапазон | от 0.300 до 1000 |
| Ориентировочный максимально допустимый ток (PFC) Максимально допустимый ток = Измеренное напряжение / Сопротивление контура |
|
| Максимальный диапазон | В режиме No Trip: 20 KA Высокоамперный режим: 20 KA Режим высокого разрешения: 40 KA |
| Точность | зависит от типа теста и измерненного значения напряжения |
| Условия эксплуатации | |
| Рабочий диапазон температур | от -10°C до +60°C |
| Относительная влажность | 90% макс. при +40°C |
| Температура хранения | от -25°C до +70°C |
| Макс.высота над уровнем моря | 2000м без изменения параметров работы |
| Степень защиты от воздействий окружающей среды | IP54 |
| Питание | |
| Батареи | щелочные AA |
| Аккумуляторные батареи | 8 x 1.2В NiMH элемента |
| Время работы от батреи | 2000 циклов тестирования |
| Механические данные | |
| Масса | 1000г ±10%, включая измерительные провода |
| Габаритные размеры | 203 x 148 x 78 мм |
|
