Измерители параметров цепей «фаза-нуль» и «фаза-фаза» электросетей MZC-200, MZC-201 и MZC-202

Артикул: WMRUMZC200

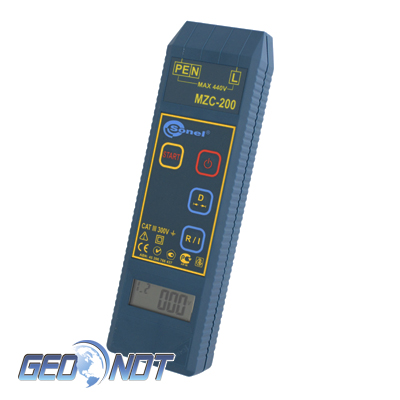

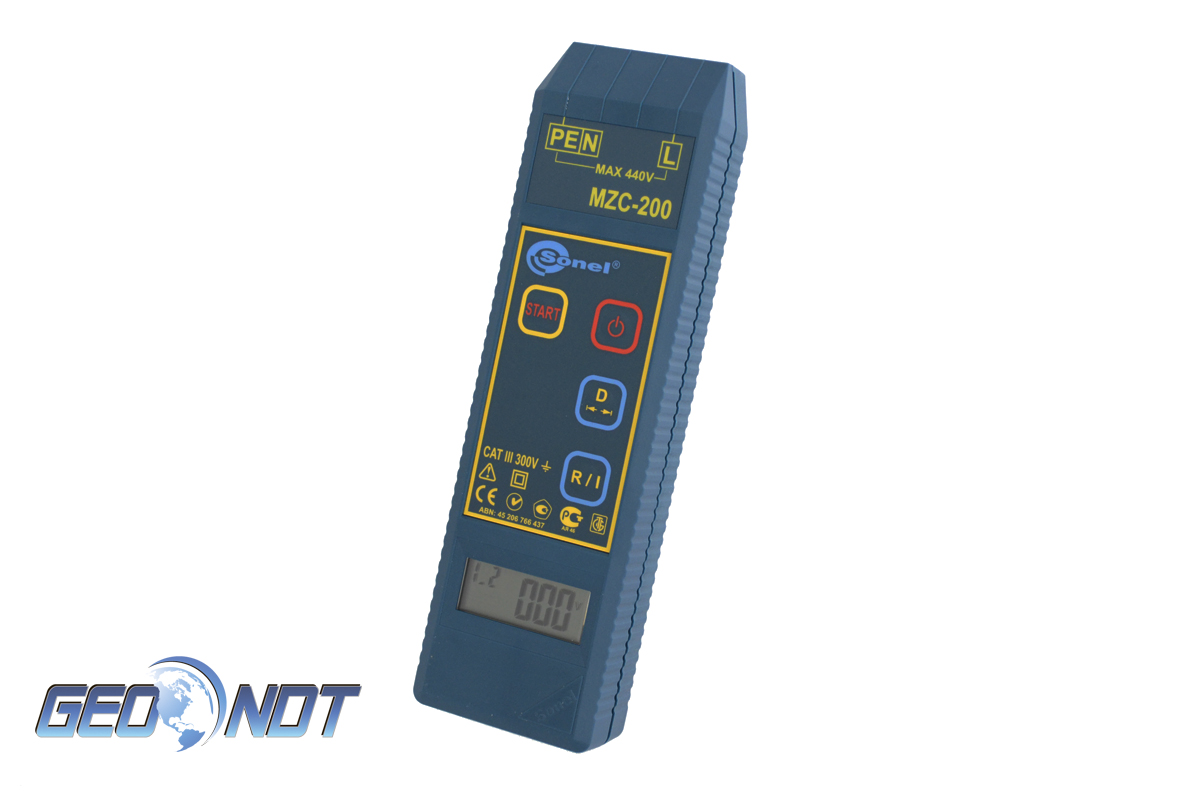

  • MZC-200, MZC-201 и MZC-202 Измеритель параметров цепей «фаза-нуль» и «фаза-фаза» электросетей sonel

    images/all/3/1996/big/img_5.jpg

    jijijij

    Измерители параметров цепей «фаза-нуль» и «фаза-фаза» электросетей MZC-200, MZC-201 и MZC-202

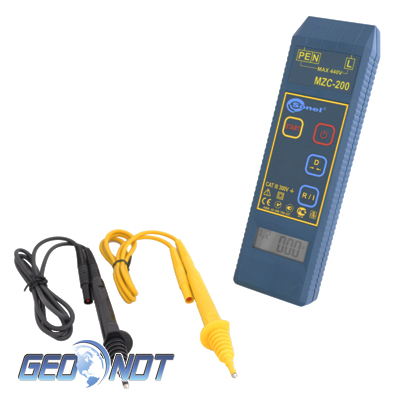

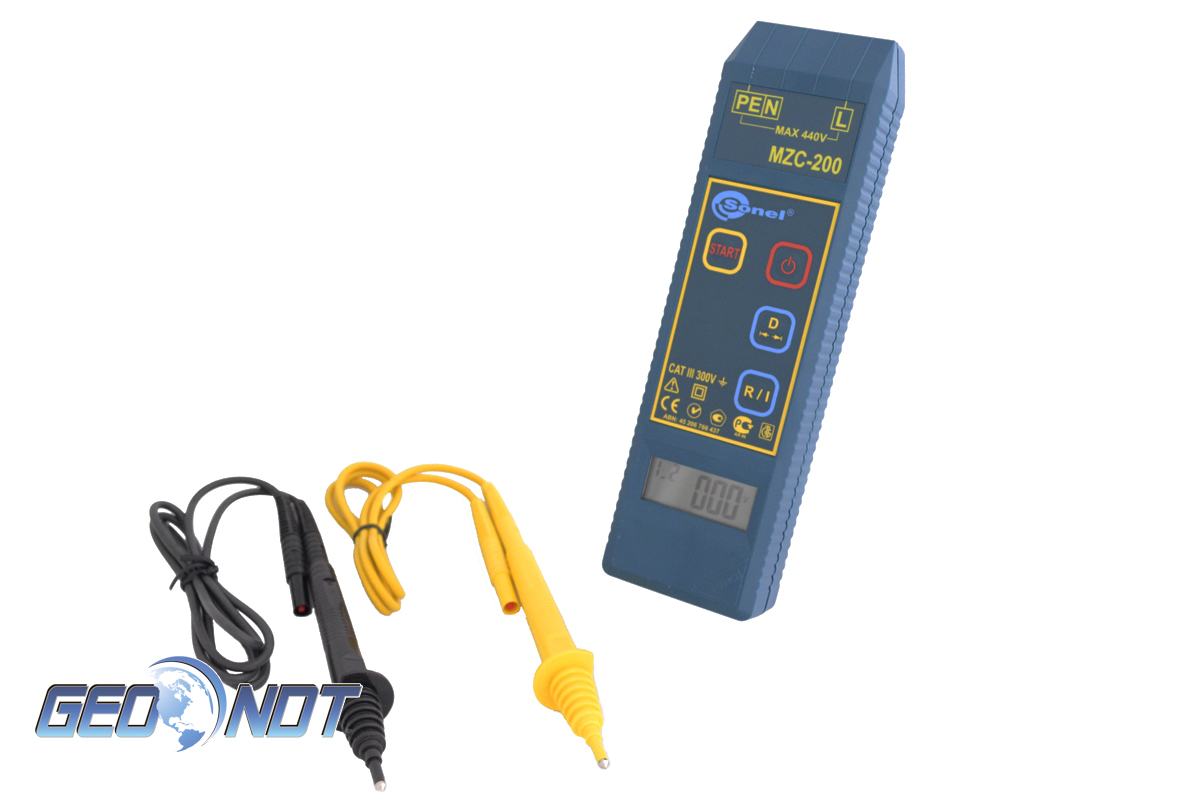

  • Измеритель параметров цепей MZC-200

    images/all/3/1996/big/img_14.jpg

    Измеритель параметров цепей MZC-200

    Измеритель параметров цепей MZC-200

ЦЕНА: 23300 руб.

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 815.21KB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС



Внимание! Прибор снят с производства, остатки уточняйте по телефону!



Доставляем электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Измеритель параметров цепей «фаза-нуль» и «фаза-фаза» электросетей MZC-200 - 21 900 руб.,

MZC-201 - 41 560 руб. и MZC-202 - 41 560 руб.

Тип оборудования: Измеритель параметров цепей «фаза-нуль» и «фаза-фаза» электросетей

Производитель: Sonel S.A., Польша
Серия:
MZC-200
Модели:
MZC-200, MZC-201 и MZC-202
Описание: прибор для измерения фазы электрических цепей

Гарантия на прибор MZC-200, MZC-201 и MZC-202: 24 месяца.

Измерители параметров цепей «фаза-нуль» и «фаза-фаза» электросетей MZC-200, MZC-201 и MZC-202 внесены в Государственный Реестр средств измерений РФ.



Назначение измерителя MZS:

Прибор MZS может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях, в которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.



Измеритель параметров цепей фаза-нуль и фаза-фаза электросетей MZC-200 обладает следующими отличительными особенностями:



  • измерение активного сопротивления петли короткого замыкания методом падения напряжения;
  • автоматический расчет значения ожидаемого тока короткого замыкания для номинального напряжения сети;
  • измерение действующего значения напряжения переменного тока;
  • контроль целостности измеряемой цепи;
  • оценка сопротивления заземляющего устройства;
  • проведение измерений без отключения источника питания и защит;
  • автоматическое определение и выбор фазного или межфазного (линейного) напряжения для вычисления ожидаемого тока короткого замыкания;
  • возможность установки фактической длины измерительных проводов для учета их сопротивления при измерении активного сопротивления петли короткого замыкания;
  • автоматический выбор диапазона измерений;
  • память результата последнего измерения;
  • автоматическое выключение



Номинальное напряжение испытуемых цепей:



  • Прибор MZC-200 - 220/380В и 230/400В;
  • Прибор MZC-201 - 290/500В;
  • Прибор MZC-202 - 100/170В;



Измеритель параметров цепей MZC-201, MZC-202 - поставляются на заказ.



Основные технические характеристики MZC-200

Измерение напряжения переменного тока

Диапазон Разрешение Основная погрешность
0...440 В 1 В ± (2% и.в + 2 ед. мл. разряда)

Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц



Измерение сопротивления петли короткого замыкания Rs
Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)

Провод измерительный Диапазон измерения Rs
1,2 м 0,24...200 Ом
5 м 0,26...200 Ом
10 м 0,28...200 Ом
20 м 0,35...200 Ом



Диапазон отображения сопротивления

Диапазон отображения Разрешение Основная погрешность
0...9,99 Ом 0,01 Ом ± (2,5% и. в. + 5 ед. мл. разряда)
10...99,9 Ом 0,1 Ом ± (2,5% и. в. + 3 ед. мл. разряда)
100...200 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда)



Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un)
Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)

Провод измерительный Диапазон измерения Iк для Un = 230 В Диапазон измерения Iк для Un = 400 В
1,2 м 1,15 А...976 А 2,00 А...1,69 кА
5 м 1,15 А...916 А 2,00 А...1,59 кА
10 м 1,15 А...824 А 2,00 А...1,43 кА
20 м 1,15 А...671 А 2,00 А...1,16 кА



Диапазон отображения ожидаемого тока короткого замыкания

Диапазон отображения Разрешение Основная погрешность
1,15 А...9,99 А 0,01 А Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания
10 А...99,9 А 0,1 А
100 А...999 А 1 А
1,00 кА...9,99 кА 0,01 кА
10 кА...40 кА 0,1 кА



Контроль целостности проводов

Порог срабатывания блокировки измерений Основная погрешность определения порога
3 кОм ± 10 %



Условия применения

Номинальное напряжение измеряемой цепи Un:
Напряжение фазное 220 В или 230 В
Напряжение междуфазное 380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли 180 В...440 В
Номинальная частота измеряемой цепи 50 Гц и 60 Гц (45...65 Гц)



Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN - EN 60529 IP40
Питание измерителя элемент питания 9 В (размеров 6F22, "Крона")
Температура хранения - 20...+ 60°С
Температура рабочая 0...+ 40°С
Время до самовыключения 120 секунд
Дисплей жидкокристаллический, 3-х разрядный высотой 14 мм
Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин)



Стандартный комплект поставки MZC-200:

  Индекс
Провод измерительный 1,2 м с разъемами «банан» желтый WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Зонд острый с разъемом «банан» черный WASONBLOGB1
Зонд острый с разъемом «банан» желтый WASONYEOGB1
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Футляр М1 WAFUTM1
Элемент питания алкалиновый SONEL 9V 6LR61 #
ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

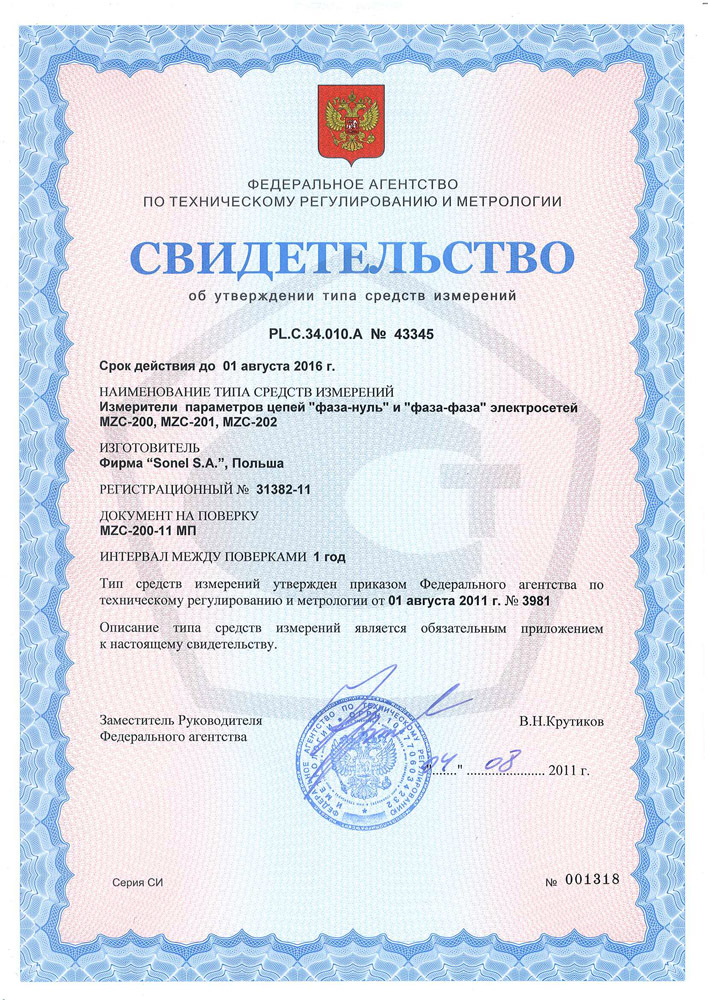

Свидетельство об утверждении типа средств измерения на MZC-200
