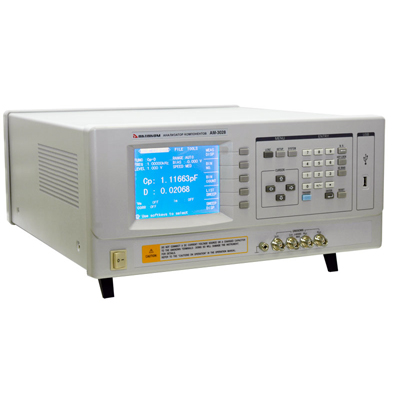

Анализатор компонентов АМ-3028

  • Анализатор компонентов АМ-3028

    /images/all/3/10462/big/img_5.jpg

    jijijij

    Анализатор компонентов АМ-3028
  • АМ-3028

    /images/all/3/10462/big/img_14.jpg

    АМ-3028

    АМ-3028
  • Анализатор компонентов АМ-3028

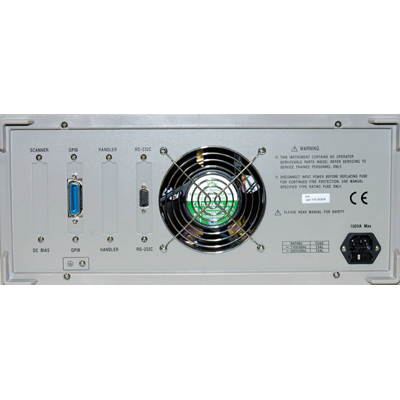

    /images/all/3/10462/big/img_16.jpg

    1

    Анализатор компонентов АМ-3028

ЦЕНА: 669 360 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Анализатор компонентов АМ-3028



Автоматический анализатор компонентов предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.



Технические характеристики анализатора компонентов АМ-3028:



Параметр Значения
Основные параметры
Измеряемые параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
Диапазон частот 20 Гц…1 МГц (шаг 1 мГц)
Уровень тест-сигнала 5 мВ…2,0 В / 50 мкА…20 мА
Постоянное смещение 0 / 1,5 / 2,0 В
Входное сопротивление 30 Ом/100 Ом (переключаемое)
Базовая погрешность 0,05%
Измерения
Сопротивление |Z|, R, Rp, Rs, X 0,01 мОм … 99,9999 МОм
Проводимость |Y|, G, B 0,01 нСм … 99,9999 См
Ёмкость С 0,00001 пФ … 9,99999 Ф
Индуктивность L, Lk 0001 нГн … 99,9999 кГн
Тангенс угла потерь D 0,00001 … 9,99999
Добротность Q 0,01 … 99999,9
Фазовый угол (град) -179,999 … +179,999 °С
Фазовый угол (рад) -3,14159…3,14159
Относительные измерения Δ% -999,999%...999,999%
Дополнительные функции
Режимы отображения измерения абсолютное значение/ относительное/ относительное в %
Индикатор уровня тест-сигнала реальный тестовый ток и напряжение
Сортировка (компаратор) 10 ячеек + 1 доп.
Графический анализ (АЧХ) до 960 точек
Табличные измерения по 10 точкам
Качание частоты (свипирование) по 10 точкам
Калибровка КЗ / открытая / под нагрузкой
Общие данные
Скорость измерения 1,5; 10; 30 изм./с
Усреднение 1-255
Схема измерения Параллельная / последовательная
Память 20 профилей
ЖКИ Графический; 320х240 точек; 6 разрядов
Запуск непрерывный / ручной / внешний / по шине
Интерфейсы USB-Host, RS-232, GPIB, Handler (опция)
Питание 99 В...121 В / 198 В...242 В (47,5 Гц...63 Гц)
Мощность < >
Габаритные размеры 430 х 185 х 490 мм
Масса Около 15 кг

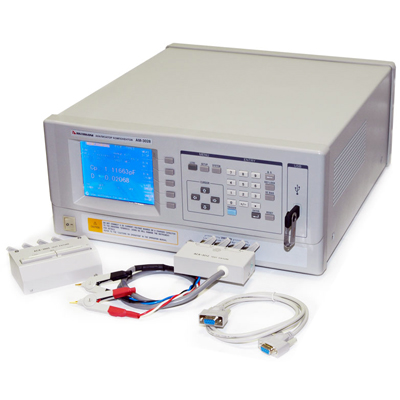

Комплект поставки:



  • Анализатор компонентов АМ-3028
  • 4-х проводные тестовые зажимы АСА-3005
  • 4-х проводные тестовые щупы Кельвина АСА-3012
  • Пластина для КЗ-калибровки АСА-3010
  • Запасной предохранитель – 2 шт.
  • Сетевой шнур
  • Руководство по эксплуатации
