Гидрофон 1.0 мм предназначен для измерения ультразвукового давления в жидкостях, создаваемых излучателями в диапазоне 1 – 15 МГц. Конструкция в виде иглы, на конце которой закреплен чувствительный элемент, позволяет обеспечить малое возмущение ультразвукового поля. Достаточно малый размер чувствительного элемента (1.0 мм) обеспечивает локальность измерений. Обладает повышенной чувствительностью по сравнению с гидрофоном 0.2 мм, но уступает ему по локальности измерений. Используется для измерения полей с относительно малыми амплитудами.

Область использования

• Измерение пространственного распределения давления, создаваемого плоскими и слабофокусированными излучателями. Применяется для характеризации излучателей, использующихся в медицине и ультразвуковой технике для неразрушающего контроля материалов.
• Измерение ультразвуковых волн с ударными фронтами в научных исследованиях

Технические характеристики гидрофона:

• Чувствительность, усредненная в полосе 2-12 МГц, измеренная на выходе предусилителя: не менее 750 нВ/Па,
• Неравномерность частотной характеристики: ± 2 дБ в диапазоне 3 – 12 МГц, ± 4 дБ в диапазоне 0.2 – 15 МГц
• Диаметр чувствительного элемента: 1.0 мм

Конструкция гидрофона

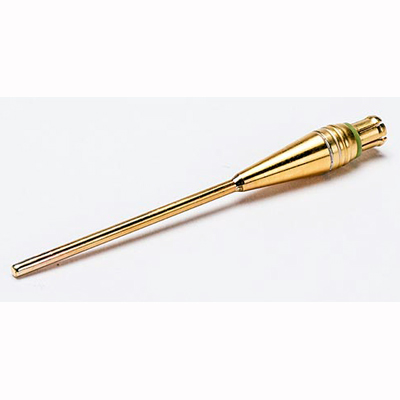

Гидрофон выполнен в виде иглы, на конце которой закреплен чувствительный элемент диаметром 1.0 мм. Гидрофон на выходе имеет разъем для герметичного соединения с погружаемым предусилителем типа. Такая конструкция позволяет использовать несколько гидрофонов с одним усилителем. Гидрофон откалиброван в диапазоне 1 - 30 МГц и имеет равномерную частотную характеристику, что необходимо для проведения измерений широкополосных сигналов. Малый размер чувствительного элемента обеспечивает слабое возмущение измеряемого поля.
