Погружаемый предусилитель является составной частью формирования сигнала гидрофона, поскольку он согласует высокий импеданс гидрофона с кабелем с волновым сопротивлением 50 Ом. Он имеет входной разъем, обеспечивающий герметичность соединения с игольчатым гидрофоном. Предусилитель может подключаться к гидрофону напрямую, либо через 20-дБ аттенюатор. Питание и сигнал гидрофона передаются по одному кабелю, который герметично соединен с корпусом.

Область использования

• Используется совместно с игольчатыми гидрофонами для измерений пространственного распределения давления, создаваемого плоскими и сфокусированными излучателями. Применяется для характеризации излучателей, использующихся в медицине и ультразвуковой технике для неразрушающего контроля материалов. А также для измерений ультразвуковых волн с ударными фронтами в научных исследованиях.

Технические характеристики:

• Выходной импеданс: 50 Ом
• Входной импеданс: 1 МОм (Входная емкость - 8 пФ)
• Коэффициент усиления: 8 дБ на частоте 3.5 МГц

• Диапазон частот:  -3 дБ в диапазоне 10 кГц – 50 МГц

                                  -6 дБ в диапазоне 5 кГц – 100 МГц

• Максимальной выходное напряжение 650 мВ (пик-пик) на нагрузке 50 Ом
• Уровень шума: 60 мкВ rms (в полосе 100 МГц)
• Питание: 28 В.
• Температурный диапазон 0 - 50°С

Конструкция предусилителя

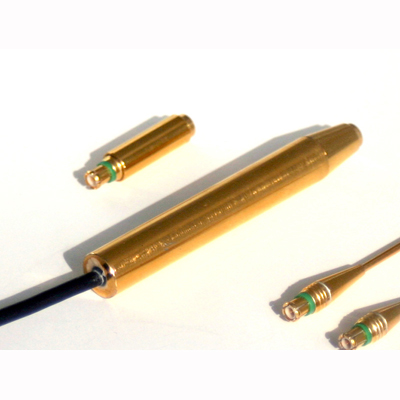

Предусилитель выполнен в виде цилиндра диаметром до 10 мм. На одном торце находится разъем для герметичного соединения с игольчатым гидрофоном, на другом – герметичное соединение с выходным кабелем типа RG 178. По кабелю также передается сигнал гидрофона на регистрирующую аппаратуру. Конструкция предусилителя позволяет использовать его с несколькими гидрофонами.
