Гидрофон 0.2 мм предназначен для измерения ультразвукового давления в жидкостях, создаваемых излучателями в диапазоне 1 – 35 МГц. Конструкция в виде иглы, на конце которой закреплен чувствительный элемент, позволяет обеспечить малое возмущение ультразвукового поля. Достаточно малый размер чувствительного элемента (0.2 мм) обеспечивает высокую локальность измерений.

 Область использования

• Измерение пространственного распределения давления, создаваемого плоскими и сфокусированными излучателями. Применяется для характеризации излучателей, использующихся в медицине и ультразвуковой технике для неразрушающего контроля материалов.
• Измерение ультразвуковых волн с ударными фронтами в научных исследованиях

Технические характеристики гидрофона:

• Чувствительность, усредненная в полосе 2-12 МГц, измеренная на выходе предусилителя: не менее 50нВ/Па

• Неравномерность частотной характеристики: ± 2 дБ в диапазоне 5 – 25 МГц

                                                                       ± 4 дБ в диапазоне 1 – 35 МГц

• Диаметр чувствительного элемента: 0.2 мм

Конструкция гидрофона

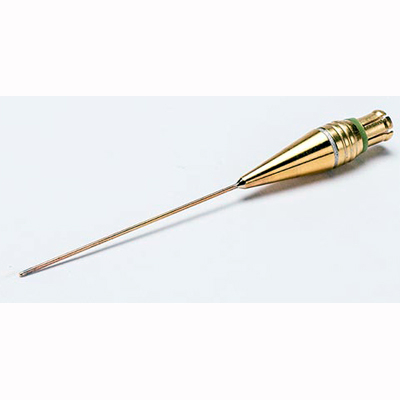

Гидрофон выполнен в виде иглы, на конце которой закреплен чувствительный элемент диаметром 0.2 мм. Гидрофон на выходе имеет разъем для герметичного соединения с погружаемым предусилителем. Такая конструкция позволяет использовать несколько гидрофонов с одним усилителем. Гидрофон откалиброван в диапазоне 1 - 35 МГц и имеет равномерную частотную характеристику, что необходимо для проведения измерений широкополосных сигналов. Малый размер чувствительного элемента обеспечивает слабое возмущение измеряемого поля.
