Ультразвуковой волноводный дефектоскоп АКР1224

  • Ультразвуковой волноводный дефектоскоп АКР1224

    /images/all/3/1442/big/img_5.jpg

    jijijij

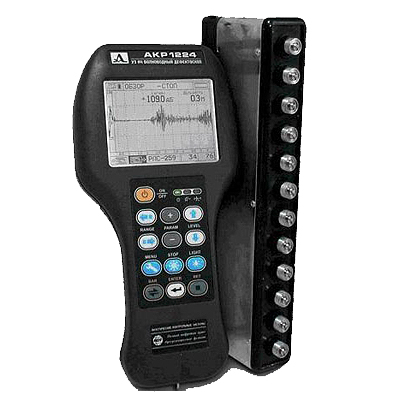

    Ультразвуковой волноводный дефектоскоп АКР1224
  • Ультразвуковой волноводный дефектоскоп АКР1224

    /images/all/3/1442/big/img_14.jpg

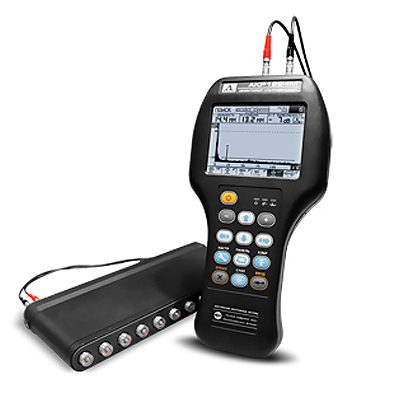

    Ультразвуковой волноводный дефектоскоп АКР1224

    Ультразвуковой волноводный дефектоскоп АКР1224
  • Пример использования дефектоскопа АКР1224

    /images/all/3/1442/big/img_16.jpg

    1

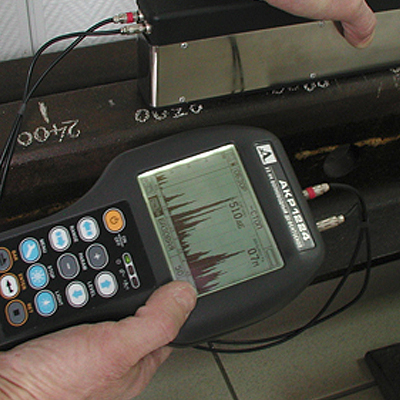

    Пример использования дефектоскопа АКР1224

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКС


Страна производитель: Россия Россия

Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 1.53MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой волноводный дефектоскоп АКР1224



Тип оборудования: дефектоскоп ультразвуковой низкочастотный

Производитель дефектоскопов: Россия
Серия: АКР
Модель: АКР1224

Описание: ультразвуковой прибор для контроля железнодорожных рельсов

Гарантия на ультразвуковой дефектоскоп АКР1224 : 12 месяцев.



Назначение дефектоскопа АКР1224:

Дефектоскоп АКР1224 для контроля рельсов АКР1224М предназначен для контроля рельсов Р50, Р65, Р75 и выявления дефектов и их оценки во всех частях поперечного сечения.

  • Определение дальности расположения дефекта в головке, шейке и подошве рельса от места установки антенной решетки в режиме дистанционного контроля: выявляются объемные дефекты и трещины, поперечно ориентированные к оси рельса.
  • Обнаружение, измерение координат и оценка условных размеров различных дефектов в рельсе и сварных стыках рельсов в режиме локального контроля высокочастотными преобразователями: выявляются вертикальные поперечные, продольные и косые трещины в теле рельса, а так же дефекты, возникающие при сварке рельсов (трещины, рыхлости, поры, кратерные усадки, непровары).



Ультразвуковой волноводный дефектоскоп АКР1224 обладает следующими особенностями:

  • Дефектоскоп имеет два тракта:

- Волноводный, используемый для дистанционного контроля;
- Высокочастотный, используемый для локального контроля.

  • Дефектоскоп позволяет контролировать до 30 м рельса при однократной установке антенной решетки на рельс (дистанционный контроль).
  • Сухой контакт при дистанционном контроле антенной решеткой.



Описание ультразвуковой системы:

Дефектоскоп АКР1224М состоит из электронного блока с дисплеем, отображающим результаты контроля, антенной решетки и набора высоко частотных преобразователей.

Энергозависимая память прибора содержит заранее установленные режимы и параметры контроля для каждой из типов задач-оператору только остается выбрать нужную настройку и начать работу.



Характеристики прибора АКР1224 :

Параметр Значение
Рабочие частоты: низкочастотный канал
высокочастотный канал
0,016-0,125 МГц
2,5 Мгц
Временная регулировка чувствительности 0 - 30 дБ
Диапазон скоростей ультразвука 1000 - 9999 м/с
Пределы допускаемой погрешности измерения временного положения сигнала с помощью измерительного строба, не более:
низкочастотный канал
высокочастотный канал
± 1 мкс
± 0,1 мкс
Пределы допускаемой погрешности измерения амплитуды сигнала с помощью измерительного строба для НЧ и ВЧ канале, не более

± 1 дБ

Неконтролируемая (мертва) зона в режиме Дистанционного контроля, не более 1 м
Минимальная величина дефекта, обнаруживаемого в режиме Дистационного контроля на дальности в 3 м в головке, шейке или подошве свободно лежащего рельса, не более 10% от площади поперечного сечения головки, шейки или подошвы
Диапазон измерений расстояний до дефектов при использовании НЧ канала для рельса Р65 1 - 30 м
Пределы допускаемой основной абсолютной погрешности измерений расстояний Х до дефектов при использовании низкочастотного канала, не более:
для дальности до 3м
для дальности более 3 м
± (0,02Х+0,01) м
± 0,1 м
Диапазон измерений координат отражателя при использовании ВЧ канала:
дальности по поверхности
глубины
5 - 100 м
5 - 100 м
Пределы допускаемого значения основной абсолютной погрешности измерения координат дефектов при использовании высокочастотного канала, не более:
дальности по поверхности L
глубины H
±(0,03L+1) мм
±(0,03H+1) мм
Номинальное напряжение питания 7,2 В
Продолжительность работы 8 часов
Габаритные размеры электронного блока 250 х 122 х 42 мм
Масса электронного блока с аккумуляторной батареей, не более 750 г
Условия эксплуатации:
- температура воздуха
- относительная влажность при температуре +25°С, не выше
от -20 до +45°С
85%



Базовый комплект поставки АКР 1224:



Наименование Код
АКР1224М - электронный блок 1024
Антенная решетка M2402 1124
Преобразователь S5182 2.5A50D12CS 1432
Преобразователь S5182 2.5A65D12CS 1434
Преобразователь S3567 2.5A0D10CL 1461
Кабель LEMO-LEMO двойной 1,8 м 1221
Кабель LEMO-LEMO одинарный 1,2 м 1213
Чехол 1617
Зарядно-питающее устройство с кабелем 1825
Сетевой адаптер с кабелем 1824
Кабель связи по USB 1217
Мягкий кейс 1618



Дополнительную информацию о дефектоскопе АКР1224 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
