Трассоисктель Контур

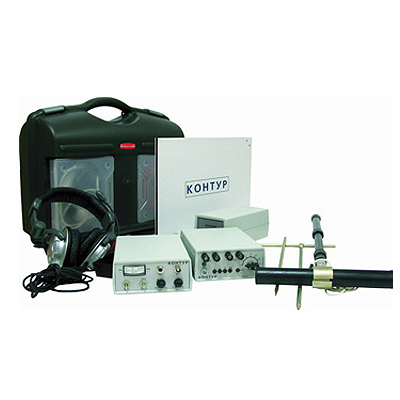

  • Трассопоисковый комплекс - трассоисктатель Контур

    /images/all/3/1679/big/img_5.jpg

    jijijij

    Трассоисктель Контур

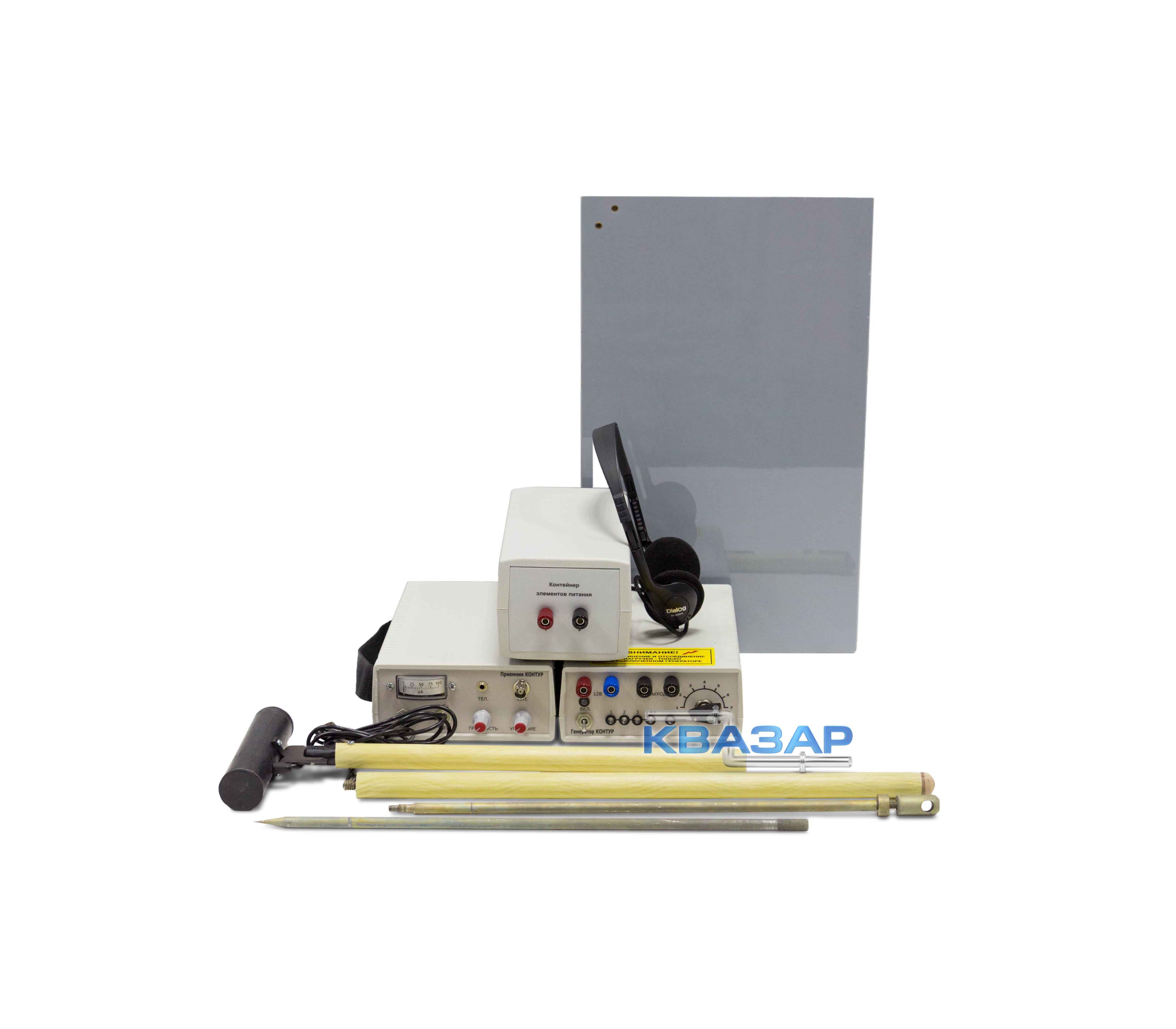

  • Трассодефектоискатель Контур

    /images/all/3/1679/big/img_14.jpg

    Трассодефектоискатель Контур

    Трассодефектоискатель Контур

ЦЕНА: 24 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00275
Гарантия: 1 год
Калибровка дополнительно
Руководство по эксплуатации: Скачать (PDF, 1.92MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: кабелеискатель, трассоискатель, трассодефектоискатель, трассопоисковый комплекс

Производитель: Россия
Серия: Контур

Описание: прибор для поиска кабелей, коммуникаций и трубопроводов

Гарантия на трассоискатель Контур: 12 месяцев.



Назначение трассоискателя:



Трассоискатель "Контур" является индикаторным прибором и предназначен для электромагнитной локации и трассировки, скрытых линейно расположенных металлических объектов. Это могут быть металлические изолированные трубопроводы, трассы энергосиловых кабелей. Сигналом для электромагнитной локации может служить как ток специального поискового генератора из комплекта трассоискателя (активный режим), так и ток промышленной частоты нагрузки электрокабелей (пассивный режим).

Электромагнитная рамка из комплекта "Контура" позволяет осуществлять подачу сигнала от поискового генератора на объект поиска без гальванической связи с ним. Частота звуковой сигнализация уровня сигнала приемника не зависит от рабочей частоты, что позволяет хорошо прослушивать низкочастотный сигнал промышленной частоты



Трассоискатель "Контур" имеет два режима работы:



  • бесконтактный - предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
  • контактный - предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).

Трассоискатель типа "Контур" состоит из генератора и приемника.



Основные технические данные генератора



Напряжение питания:
генератора от батареи элементов типа 373 (8 шт.)
либо от внешнего источника питания постоянного тока
Средний ток потребления, не более, мА:
от 9 до15 В
генератора при напряжении питания (12 ± 0.2) В 400
Габаритные размеры, мм, не более:
генератора 190х135х60
Масса, кг, не более:
генератора (без элементов питания) 1,2
Выходной сигнал генератора имеет следующие параметры:
длительность импульсов, мс от 40 до 80
период следования, мс от 800 до 1200
частота заполнения, Гц 1000±3
Выходная мощность генератора при работе на активную
Нагрузку от 1 Ом до 1 кОм при напряжении питания
(12±0.2) В не менее, Вт
50



Основные технические данные приемника



Напряжение питания:
приемника от элемента типа "Крона" от 7 до 10 В
Средний ток потребления, не более, мА:
приемника 3,0
Габаритные размеры, мм, не более:
приемника 210х210х50
Масса, кг, не более:
приемника 0,6
Чувствительность приемника по напряжению при полно- отклонении стрелки индикатора, мкВ, не менее:
в пассивном режиме 100
в активном режиме 50
Центральная частота полосы пропускания приемника в активном режиме, Гц 1000±10
Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более 70
Центральная частота полосы пропускания приемника в пассивном режиме, Гц 50±1
Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более 5,0
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ,не менее 70
Время непрерывной работы от свежего комплекта
Элементов питания при нормальных климатических условиях, часов, не менее
8
Рабочие условия эксплуатации:
температура окружающего воздуха, оС от минус 20 до плюс 45
относительная влажность, % не более 80 при Т = 35оС
атмосферное давление, кПа от 86 до 106



Комплект поставки трассодефектоискателя Контур:



Наименование Количество
1. Приемник 1шт.
2. Генератор 1шт.
3. Контейнер батарейный 1шт.
4. Антенна электромагнитная 1шт.
5. Рамка электромагнитная 1шт.
6. Телефон головной 1шт.
7. Штырь заземления 1шт.
8. Контакт магнитный 1шт.
9. Жгут аккумуляторный 1шт.
10. Провод 1 1шт.
11. Провод 2 1шт.
12. Провод 3 1шт.
13. Отвертка 1шт.
14. Элемент питания тип 373/D/LR20 8шт.
15. Паспорт 1шт.
16. Футляр 1шт.



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
