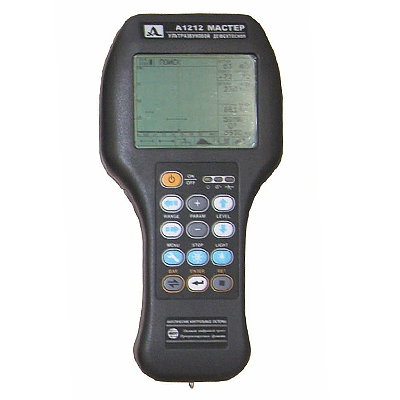

Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ

  • Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ

    /images/all/3/168/big/img_5.jpg

    jijijij

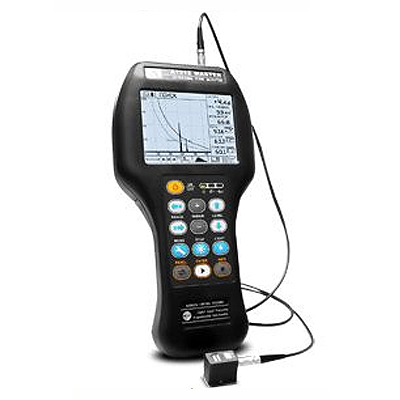

    Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ
  • Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ

    /images/all/3/168/big/img_14.jpg

    Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ

    Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ
  • Пример использования дефектоскопа А1212 МАСТЕР ПРОФИ

    /images/all/3/168/big/img_16.jpg

    1

    Пример использования дефектоскопа А1212 МАСТЕР ПРОФИ

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКС


Страна производитель: Россия Россия

Гарантия: 2 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.91MB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России транспортными компаниями и курьерскими службами!

Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ

Дефектоскоп А1212 МАСТЕР ЛАЙТ снят с производства. Поверка ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ включена в стоимость.

Рекомендуем новый дефектоскоп А1212 МАСТЕР (MASTER).

Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: А1212
Модель: А1212 МАСТЕР ПРОФИ

Описание: Ультразвуковой прибор для поиска дефектов в металлах, пластмассах и других однородных материаллах

Сертификаты на ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ:

- Сертификат Госстандарта Российской Федерации. Дефектоскоп А1212 МАСТЕР ПРОФИ внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ: 18 месяцев.

Дефектоскоп ультразвуковой А1212 МАСТЕР ПРОФИ

Компактный дефектоскоп А1212 МАСТЕР ПРОФИ - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:

  • контроль сварных швов
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • измерение толщины изделия

Отличительные особенности ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:

  • небольшой вес и габариты прибора позволяют работать с дефектоскопом в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
  • самый легкий дефектоскоп - вес 650 грамм вместе с аккумулятором
  • максимальное время непрерывной работы - 15 часов
  • эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
  • жидкокристаллический дисплей с высоким разрешением (320*240 точек) с подсветкой и подогревом, что позволяет работать в диапазоне -20°С до +50°С
  • полностью цифровой тракт
  • интуитивный интерфейс настройки и работы с прибором
  • ударопрочный корпус, степень защиты по IP65
  • большая библиотека настроек (100 конфигураций)
  • энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
  • традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
  • запоминание на экране огибающей максимумов сигнала
  • автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • программируемая форма зондирующего импульса
  • регулируемая частота посылки зондирующих импульсов (до 200 Гц)
  • построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
  • дополнительные режимы: "стоп - кадр", "электронная временная лупа"
  • построение развертки типа В
  • наличие режима толщиномера
  • связь с компьютером по высокоскоростному USB-порту
  • совместимость с широким спектром преобразователей различных производителей

Возможности ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:

Дефектоскоп А1212 МАСТЕР ПРОФИ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране две кривые, которые соответствуют браковочному и поисковому/контрольному уровню контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.

Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс

  • Быстрый доступ к функциям управления

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяю быстро освоить работу с дефектоскопом.

· Большая библиотека конфигураций (100 вариантов)

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и хранении его без батареи питания.

· Энергонезависимая память на 500 изображений экрана с параметрами контроля

· Отображение сигнала в верхней части экрана в режиме Меню

Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.

· Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа

  • Работа с внешним компьютером

Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:

- составлять разные формы протоколов о работе, редактировать, сохранять, и распечатывать их.

- настраивать конфигурации контроля в режиме on-line на персональном компьютере и загружать их в прибор.

- работать на компьютере в режиме on-line дефектоскопа, использовать компьютер в качестве демонстрационного дефектоскопа.

Технические характеристики ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:

Параметр

Значение

Максимальная толщина объекта контроля (по стали)

3500 мм

Рабочие частоты

0,5÷15,0 МГц

Динамический диапазон дефектоскопа не менее

100 дБ

Диапазон изменений интервалов времени дефектоскопа

1÷1200 мкс

Диапазон настроек скорости ультразвука

1000÷15000 м/с

Полоса частот приемного тракта

0,14÷21 МГц

Диапазон перестройки аттенюатора

0÷90 дБ

Динамический диапазон ВРЧ не менее

30 дБ

Параметры зондирующего импульса:



- число периодов

0,5÷5

- амплитуда (половина размаха)

20, 100, 200 В

- длительности фронтов не более

20 нс

- частота повторения зондирующих импульсов

5÷200 Гц

Тип дисплея

жидкокристаллический

Количество точек экрана

320 х 240

Размеры отображающего поля экрана

77 х 58 мм

Питание (встроенная аккумуляторная батарея)

7,2 В

Время непрерывной работы (с подсветкой, с подогревом)

15 ч (12 ч, 2 ч)

Диапазон рабочих температур

от -20°С до +50°С

Габаритные размеры

245 х 120 х 40 мм

Масса электронного блока

650 г

Базовый комплект поставки ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:

Наименование

А1212 МАСТЕР ПРОФИ - электронный блок дефектоскопа с аккумуляторным питанием

Кабель LEMO-LEMO двойной 1,2 м

Кабель LEMO-LEMO одинарный 1,2 м

Преобразователь D1762 5.0D12 (П112-5,0-12/2-LL017) дефектоскопический

Преобразователь S3568 2.5D10 (П111-2,5-10; дефектоскопический)

Преобразователь S5182 2.5A65

Преобразователь S5096 5.0A70

Чехол для А1212 МАСТЕР

Зарядное устройство с контроллером питания

Сетевой адаптер с кабелем

Кабель связи по USB

ADM 3 - программа для работы дефектоскопа с ПК

Мягкий кейс для А1212 МАСТЕР

Стандартный образец V2

Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ совместим с преобразователями:

  • Наклонные преобразователи
  • Раздельно-совмещенные преобразователи
  • Совмещенные преобразователи

Программное обеспечение для ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ: ADM 3

Введите число *


Введите число *
Сертификаты

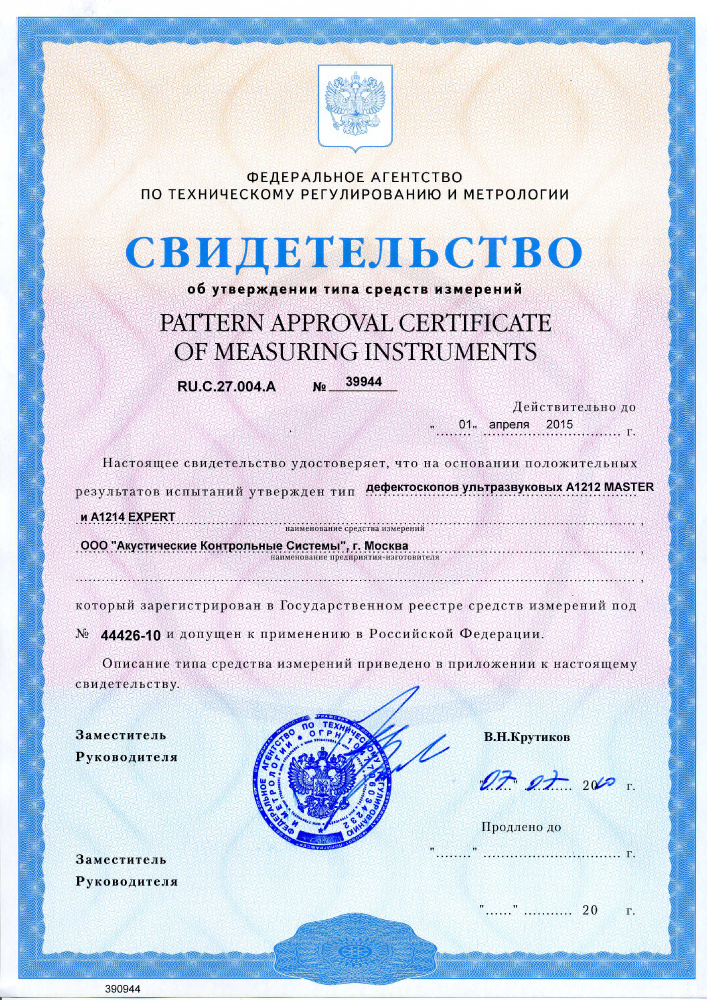

Свидетельство об утверждении типа средств измерения
