Ультразвуковой дефектоскоп УД2-3С

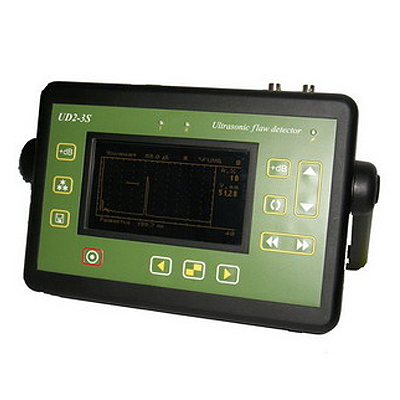

  • Ультразвуковой дефектоскоп УД2-3С (UD2-3S)

    /images/all/3/197/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД2-3С

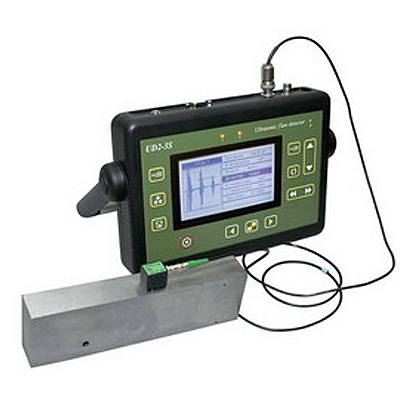

  • Пример использования дефектоскопа УД2-3С

    /images/all/3/197/big/img_14.jpg

    Пример использования дефектоскопа УД2-3С

    Пример использования дефектоскопа УД2-3С

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ИНАКОН


Страна производитель: Россия Россия

В наличии!
Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 380.09KB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Стоимость: ультразвуковой дефектоскоп УД2-3С (ЖКИ) - 120000 руб. с НДС, ультразвуковой дефектоскоп УД2-3С (ЭЛД) - 150000 руб. с НДС. Поверка дефектоскопа УД2-3С включена в стоимость. В наличии на складе.

Ультразвуковой дефектоскоп УД2-3С

Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопа: Россия
Серия: УД2
Модель: УД2-3С

Описание: Ультразвуковой прибор для поиска дефектов в металлах, пластмассах и других однородных материаллах

Сертификаты на ультразвуковой дефектоскоп УД2-3С:

- Сертификат Госстандарта Российской Федерации. Дефектоскоп УД2-3С внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп УД2-3С: 18 месяцев.

Дефектоскоп ультразвуковой УД2-3С

Универсальный ультразвуковой дефектоскоп УД2-3С предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат залегания дефектов, измерения толщины и скорости распространения ультразвуковых колебаний в материале.

Дефектоскоп УД2-3С сохраняет работоспособность при контроле материалов и изделий со скоростями распространения продольных ультразвуковых волн в диапазоне от 1000 до 9999 м/с. Имеет диапазон измеряемых временных интервалов от 0 до 1000 мкс.

Дефектоскоп УД2-3С (UD2-3S) реализует теневой, эхо и зеркально-теневой методы УЗ контроля.

Дефектоскоп ориентирован на применение в машиностроении, металлургической промышленности, железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях при монтаже, эксплуатации, ремонте технологического оборудования и для контроля изделий основного производства.

Ультразвуковой дефектоскоп УД2-3С внесен Государственный реестр средств измерений Российской федерации.

Отличительные особенности ультразвукового дефектоскопа УД2-3С (UD2-3S)

  • Жидкокристаллический или ваккумно-люминисцентный дисплей - по выбору пользователя.
  • Широкополосный усилитель.
  • ВРЧ с построением кривой по 10-м опорным точкам.
  • Переключение встроенных согласующих элементов при использовании несогласованных преобразователей.
  • Частота повторения зондирующих импульсов - до 800Гц.
  • Две независимых зоны контроля, с индивидуальной логикой определения дефекта.
  • Интерфейс RS232.
  • Питание - LiOn аккумулятор или внешний блок питания.
  • До 12 часов работы от аккумулятора - жидкокристаллический дисплей
  • До 8 часов работы от аккумулятора -ваккумно-люминисцентный дисплей.



Основные технические характеристики УД2-3С:

Развертка:

до 1000 мкс

Задержка:

-0,5 мкс до 996 мкс

Отсечка:

до 80% высоты экрана

Максимальная длина контролируемого материала:

до 3000 мм (эхо-режим)

Диапазон скоростей:

1000 - 9999 м/с

Задержка в призме:

0 - 100 мкс

Шаг задержки в призме:

0,01 мкс

Демпфирование:

0 Ом, 50 Ом

Встроенные согласующие элементы:

0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15 мкГн;

Входной импеданс:

50 Ом

Зондирующий импульс:

не менее 150 В, при нагрузке 50 Ом

Усилитель:

широкополосный

Диапазон регулировки усиления:

110 дБ

Временная Регулировка Чувствительности (ВРЧ)

по 10 опорным точкам

Детектирование:

положительная или отрицательная полуволна, полное, радиосигнал

Зоны контроля:

две независимых зоны, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД):

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов:

от 0 до первого сигнала в зоне, между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды:

в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала

Дисплей:

ЖК или ваккумно-люминисцентный

Память:

99 настроечных режимов

Интерфейс:

RS232

Аккумулятор:

LiIon

Время работы от аккумулятора:

до 8 часов

Внешнее питание:

блок питания 220В AC

Диапазон рабочих температур:

от -20 C до +50 C

Размер (В x Ш x Д):

280 мм x 282 мм x 50 мм

Комплект поставки ультразвукового дефектоскопа УД2-3С (UD2-3S):

Электронный блок дефектоскопа УД2-3С

1 шт.

Аккумуляторная батарея

1 шт.

Блок питания от сети 220В, 50 Гц

1 шт.

Кабель высокочастотный

2 шт.

Преобразователи ультразвуковые (П111, П121)

5 шт.

Кабель для подключения к ПК

1 шт.

Программное обеспечение для ПК

1 шт.

Комплект документации: руководство по эксплуатации с методикой поверки

1 шт.

Защитный чехол

1 шт.

Кейс для переноски

1 шт.

Дополнительные принадлежности для ультразвукового дефектоскопа УД2-3С (UD2-3S):

  • Ультразвуковые преобразователи для различных применений
  • Стандартные образцы предприятия СОП
  • Стандартные образцы СО-1, СО-2, СО-3, СО-4


Поверка ультразвукового дефектоскопа УД2-3С включена в цену.
