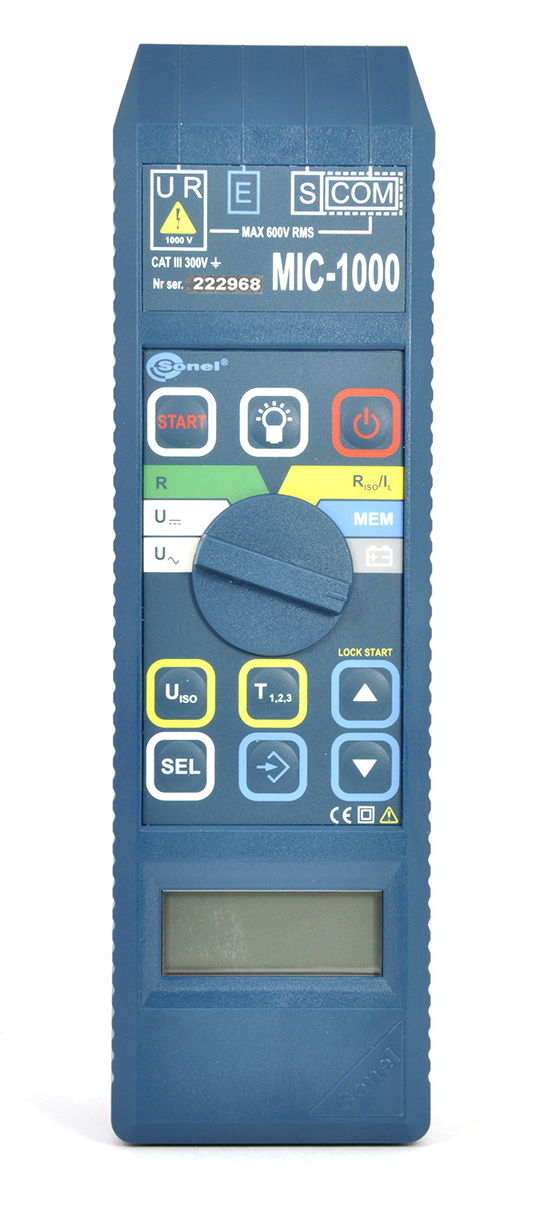

MIC-1000 Измеритель сопротивления, увлажненности и степени старения электроизоляции

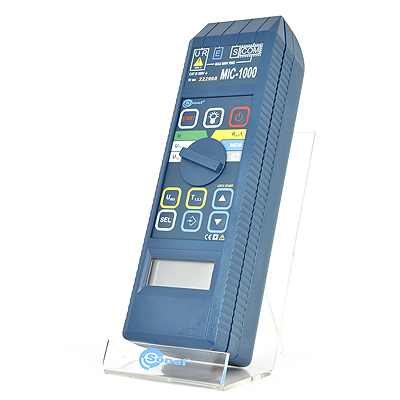

  • Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-1000 sonel

    /images/all/3/1991/big/img_5.jpg

    jijijij

    MIC-1000 Измеритель сопротивления, увлажненности и степени старения электроизоляции

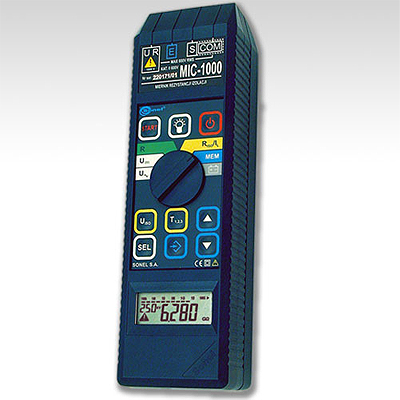

  • MIC-1000 Измеритель сопротивления, увлажненности и степени старения электроизоляции

    /images/all/3/1991/big/img_14.jpg

    MIC-1000 Измеритель сопротивления, увлажненности и степени старения электроизоляции

    MIC-1000 Измеритель сопротивления, увлажненности и степени старения электроизоляции

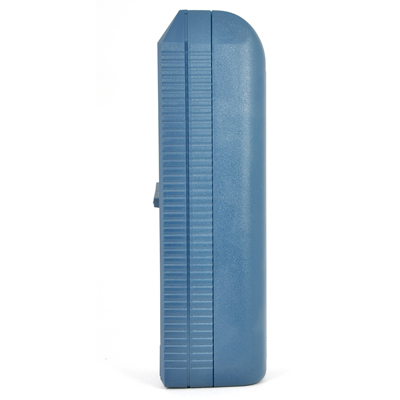

  • Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-1000

    /images/all/3/1991/big/img_16.jpg

    1

    Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-1000

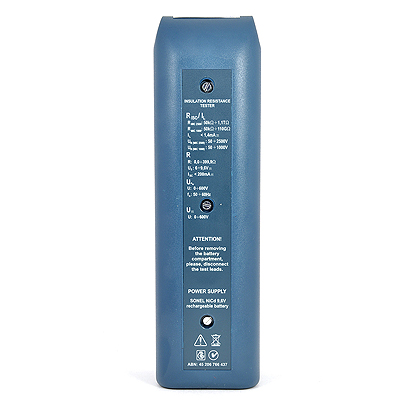

  • sonel MIC-1000 вид сзади

    /images/all/3/1991/big/img_18.jpg

    1

    sonel MIC-1000 вид сзади

снят с производства
ЗАМЕНА: MIC-30

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMIC1000
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.19MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

 Внимание! Прибор снят с производства!



Доставляем измерители параметров электроизоляции Sonel по всей России курьерскими службами и транспортными коспаниями.



Гарантия на прибор MIC-1000 : 36 месяцев
Номер в Госреестре: 34197-07
Класс защиты: III 300 В согласно PN-EN 61010-1
Температурный диапазон: - 10...+ 40° С
Габариты ШxВxГ: 230×67×68 мм
Масса: 0,85 кг

Индекс для заказа MIC-1000: WMRUMIC1000



Назначение измерителя MIC-1000 Sonel:



Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-1000 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерения в памяти прибора и на компьютере позволяет контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.



Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-1000 выполняет следующие функции:



  • измерение сопротивления изоляции до 110 ГОм;
  • измерительное напряжение от 50 до 1000 В с шагом 10 В;
  • вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
  • запоминание установленных значений измерительного напряжения и интервалов времени;
  • отображение тока утечки, автоматический выбор измерительных диапазонов;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
  • проверка целостности цепи током до 200 мА;
  • память 990 результатов измерений;
  • высокая точность;
  • передача данных в компьютер.



Основные техничеcкие характеристики прибора MIC-1000

Измерение сопротивления изоляции

Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50...1000 В
Диапазон измерения: RISOmin = UISOnom/IISOmax...110,0ГОм (IISOmax=1 мА)

Диапазон Разрешение Погрешность основная
50,00...99,90 кОм 0,01 кОм ± (3% и. в. + 20 ед. мл. разряда)
100,0...999,0 кОм 0,1 кОм
1,000...9,990 МОм 0,001 МОм
10,00...99,90 МОм 0,01 МОм
100,0...999,0 МОм 0,1 МОм
1,000...9,990 ГОм 0,001 ГОм
10,00...99,90 ГОм 0,01 ГОм
100,0...110,0 ГОм 0,1 ГОм


Точность задания напряжения (Robc[Ом] ≥ 1000*UN[В])...0 + 10% от установленных значений
Температурная стабильность напряжения не более......................................................0,1%/°C
Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации: три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с.

Внимание:   Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
 где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)

Текущее значение тока

Диапазон Разрешение Погрешность основная
0...Ipmax Зависит от диапазона -ΔI-, +ΔI+

где:
Ipmax - максимальный ток преобразователя, равный 1,2 ± 0,2 мА
-ΔI-, +ΔI+ - основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:



где:
UISO - напряжение измерения
R - значение сопротивления изоляции, отображённое на дисплее прибора
ΔR - основная погрешность измерения активного сопротивления, определённая для данного измерения

Измерение постоянного и переменного напряжения

Диапазон Разрешение Погрешность основная
0...600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)

Переменного тока 50-60 Гц
(синусоидальной формы с коэффициентом гармоник < 2%)

Низковольтное измерение сопротивления

Диапазон Разрешение Погрешность основная
0,0...99,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда)
100,0...399,9 Ом 0,1 Ом ± (4% и. в. + 3 ед. мл. разряда)

Звуковой сигнал при сопротивлениях меньше чем: 35 Ом ± 25 Ом
Максимальное напряжение при разомкнутых зажимах: 9,6 В
Максимальный ток короткого замыкания при замкнутых зажимах: 200 мА


Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP40
Питание измерителя пакет аккумуляторов типа SONEL NiCd 9,6 В
Температура хранения - 20...+ 60°C
Время до самовыключения - функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд)
- остальные функции измерения....300 секунд
Частота измерений для функции измерения RISO/IL около 1 измерения в секунду.
Количество измерений RISO мин. 2500
Дисплей жидкокристаллический, 4-х разрядный высотой 14 мм
Питание 220 В, 50 Гц

Стандартный комплект поставки измерителя сопротивления электроизоляции MIC-1000:

 Индекс
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Футляр М2 WAFUTM2
Зарядное устройство для аккумуляторов Z1, модель 6WLS 15/240 WAZAS3X5Z1
Аккумуляторная батарея NiCd SONEL-02 9,6V WAAKU02
Зажим «Крокодил» изолированный жёлтый K02 WAKRPYE20K02
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Кабель специальный 2,5 кВ WAPRZMIC2500
Введите число *


Введите число *
Сертификаты

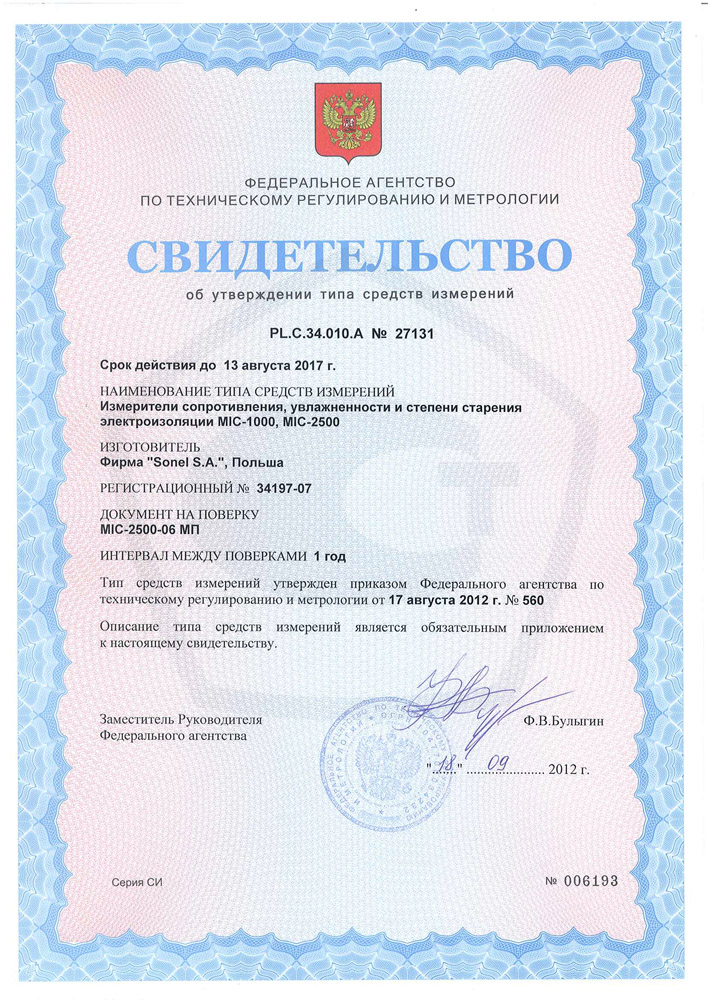

Свидетельство об утверждении типа средств измерения
