Разрывная машина WDW-10E

  • Разрывная машина WDW-10E - электромеханическая универсальная испытательная машина TIME Group

    /images/all/3/2491/big/img_5.jpg

    jijijij

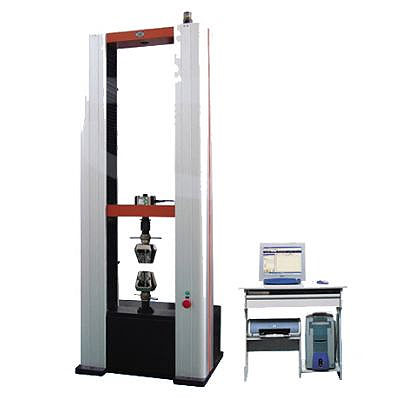

    Разрывная машина WDW-10E

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай
Артикул: WDW-10E
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Разрывная машина WDW-10E

Поверка и пуско-наладка разрывной машины WDW-10E по запросу.



Тип оборудования: Разрывная машина, испытательная машина
Производитель разрывных машин: TIME Group Inc., Китай
Серия: WDW
Модель:
WDW-10E



Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 10 кН (1 тонна)

Сертификаты на испытательную машину WDW-10E:

- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-10E внесена в Государственный реестр средств измерений РФ.



Гарантия на разрывную машину WDW-10E: 1 год.



Электромеханическая универсальная испытательная машина WDW-10E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.



Электромеханическая универсальная испытательная машина WDW-10E испоьзуется в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например, при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.



Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.



Основные преимущества испытательной машины WDW-10E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.



Возможности программного обеспечения WinWDW: Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReHтв) - верхний предел текучести
  • ReLтн) - нижний предел текучести
  • Rmв) - временное сопротивление
  • Rp0,2) - условный предел текучести
  • A (δ) - относительное удлинение
  • Agt (δp) - относительное равномерное удлинение
  • E - модуль упругости
  • Z (Ψ) - относительное сужение.



Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время



Технические характеристики испытательной машины WDW-10Е



Максимальная нагрузка 10 кН
Жесткость силовой рамы 80 кН/мм
Точность нагрузки ±1%(±0,5% по заказу)
Диапазон нагрузки 0,4-100%
Диапазон деформации 2-100%
Точность деформации ±1%(±0,5% по заказу)
Разрешение перемещения 0,001 мм
Точность перемещения ±1%
Диапазон скоростей нагружения 0,005-500 мм/мин, плавная настройка
Максимальное перемещение траверсы при растяжении 800 мм
Максимальное перемещение траверсы при сжатии 800 мм
Ширина рабочего пространства для испытаний 370 мм
Захваты Клиновые для плоских и круглых образцов и другие по заказу клиента
Габаритные размеры 775х500х1717 мм
Вес силовой рамы 250 кг
Мощность 0,5 кВт
Параметры электропитания 220В±10%, 50 Гц, 1 фаза
Система привода MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления



Базовый комплект поставки WDW-10E

Наименование Краткая характеристика Количество Примечание
1 AC серво мотор и система Мощность 0.75 кВт 1 комплект Panasonic Co. Ltd. of Japan
2 Программное обеспечение и система измерения WinWDW 1 комплект TIME Group Inc.
3 Ходовые винты - 2 шт. Jining Bote
4 Трансформатор - 1 шт. -
5 Датчик нагрузки(тензодатчик) 10 кН 1 шт. Transcell PSD-1TSJTH (USA)
6 Экстензометр

YYU-10/50

измерительная база 50 мм

измеряемая деформация 25 мм

1 шт. -
7 Фотоэлектрический энкодер Omron 2000 1 шт. -
8 Персональный компьютер P4/256MDDR/80G 1 шт. Lenovo
9 Принтер HP 1368(A4, inkjet) 1 шт. HP
10 Губки для растяжения плоских образцов 0-7 мм
7-14 мм
1 набор -
11 Губки для растяжения круглых образцов Ø4-9 мм
Ø9-14 мм
1 набор -
12 Компрессионные пластины Ø100 мм 1 набор -
13 Приспособления для изгиба

Ширина между двух опор 280,

Диаметр оправки Ø10 мм

1 набор -
14 Инструменты - 1 набор -
15 Техническая документация - 1 комплект -



Электромеханическая испытательная разрывная машина WDW-10E

Разрывные машины

Испытательные машины

Введите число *
Спрашивает: Татьяна Хромова:

Добрый день! Прошу вас выслать КП на Разрывная машина WDW-10E. Планируется закупка в рамках проекта. Спасибо!
Спрашивает: Виктор Ремпель:

Добрый день. Поясните пожалуйста вопрос о возможности применения разрывной испытательной машины WDW-10E для испытаний образцов стеклопластиков по следующим параметрам: -предел прочности на растяжение по ГОСТ 11262-80 (ожидаемое значение 35 кг/мм.кв) -модуль упругости при растяжении по ГОСТ 9550-81 (ожидаемое значение 1400 кг/мм.кв) -предел прочности на статический изгиб по ГОСТ 4648-71 (ожидаемое значение 30 кг/мм.кв) -модуль упругости на статический изгиб по ГОСТ 9550-81 (ожидаемое значение 1200 кг/мм.кв) Комплектуется ли машина соответствующими приспособлениями и зажимами? Требуется ли применение внешних тензометров при определении модуля упругости или они встроены в машину? Сколько времени потребуется на поставку машины при положительных ответах на потавленные вопросы? Стоимость поставки включая обучение персонала и наладку? Язык программного интерфейса?
