Ультразвуковой дефектоскоп УД2-102 Пеленг

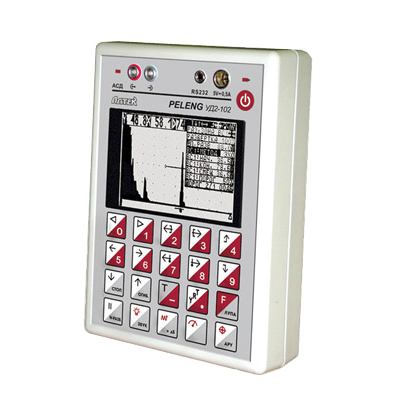

  • ультразвуковой дефектоскоп Peleng УД2-102

    /images/all/3/378/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД2-102 Пеленг

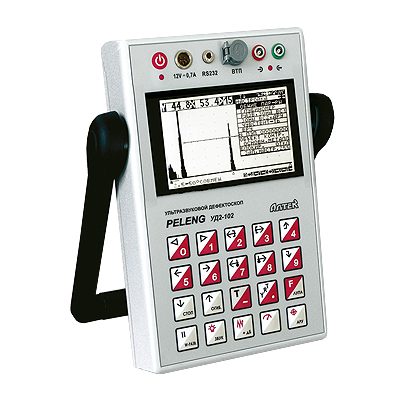

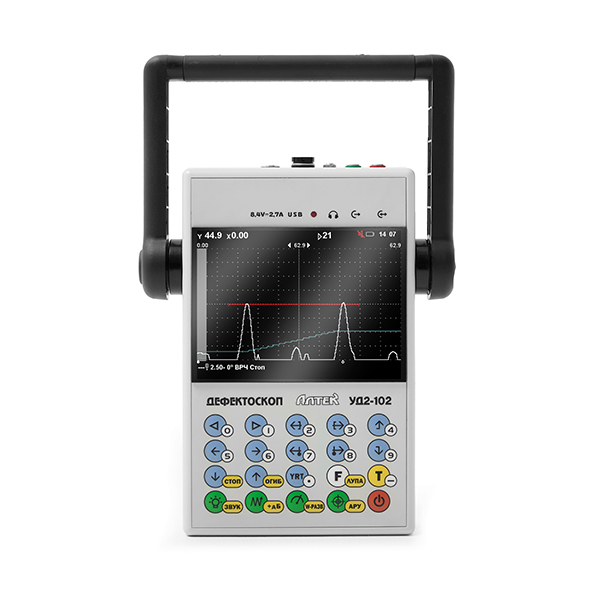

  • Ультразвуковой дефектоскоп УД2-102 Пеленг

    /images/all/3/378/big/img_14.jpg

    Ультразвуковой дефектоскоп УД2-102 Пеленг

    Ультразвуковой дефектоскоп УД2-102 Пеленг

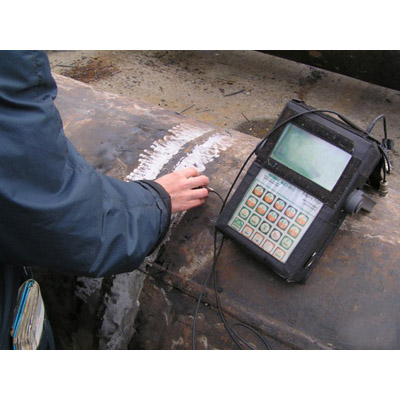

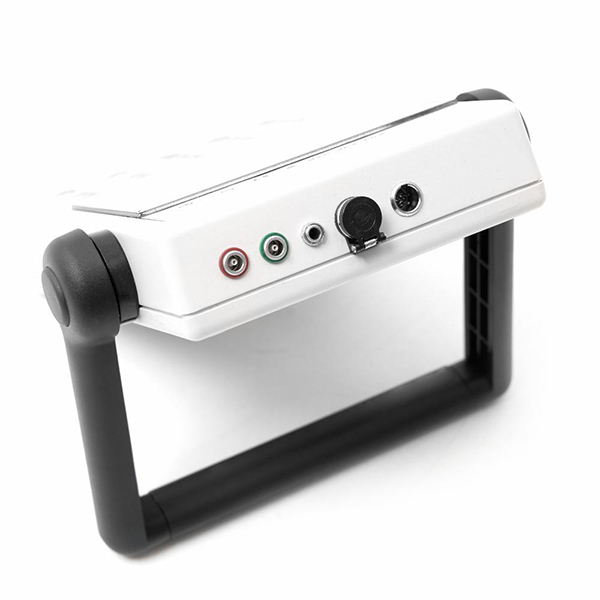

  • Пример использования дефектоскопа Peleng УД2-102

    /images/all/3/378/big/img_16.jpg

    1

    Пример использования дефектоскопа Peleng УД2-102

ЦЕНА: от 378 000 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Алтек


Страна производитель: Россия Россия
Артикул: УД2-102
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.99MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

В настоящее время ультразвуковой дефектоскоп Пеленг УД2-102 выпускается с жидкокристаллическим дисплеем (ЖКД), без функции вихретока.

С электролюминесцентным дисплеем производится модификация УД2-102ВД.



Тип оборудования: ультразвуковой дефектоскоп

Производитель: Россия

Серия: УД2, UD2

Модель: УД2-102 ПЕЛЕНГ, UD2-102 PELENG

Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале

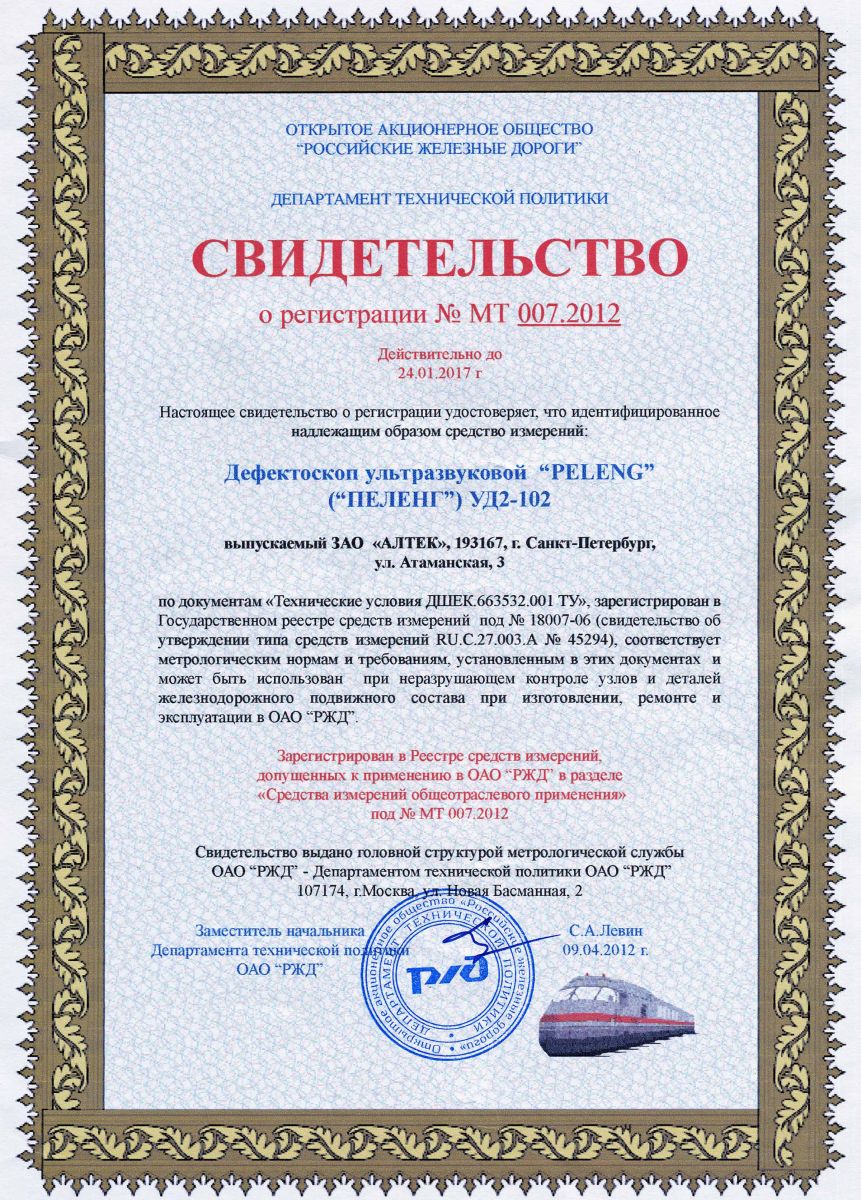

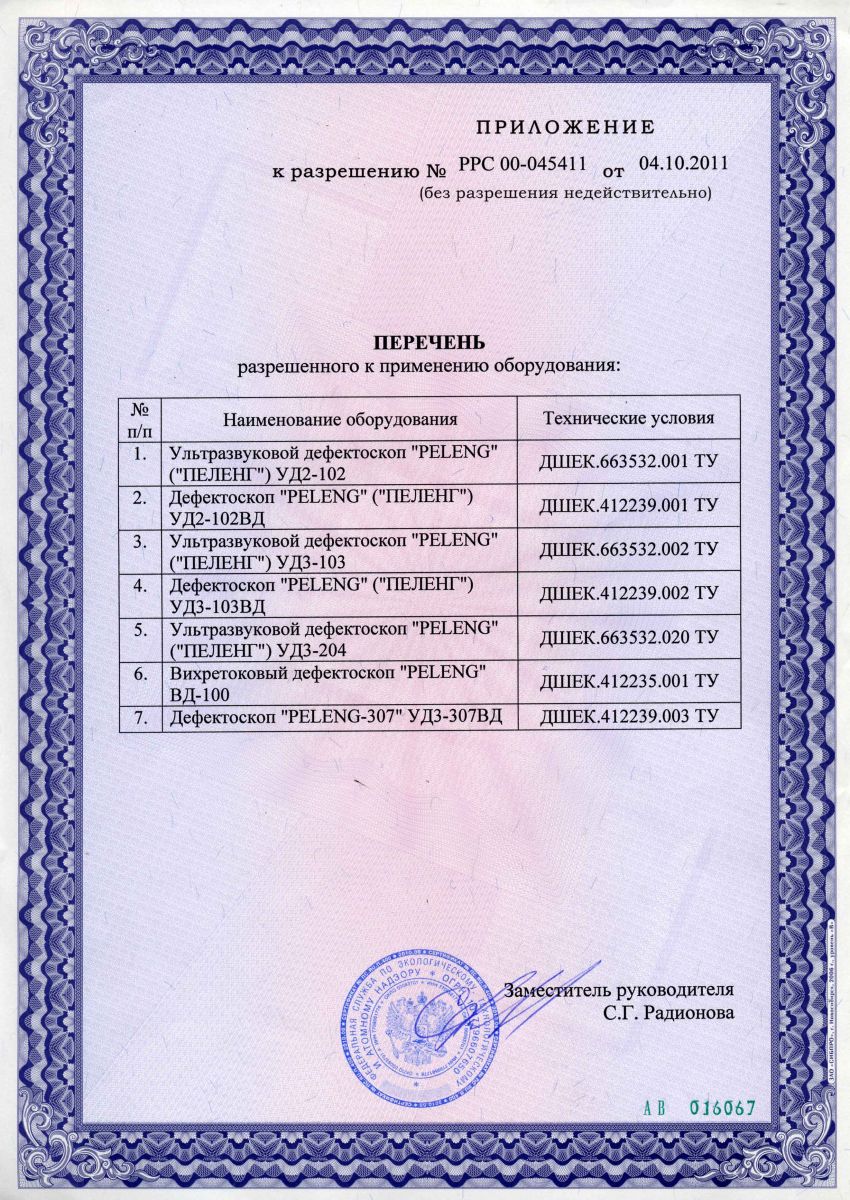

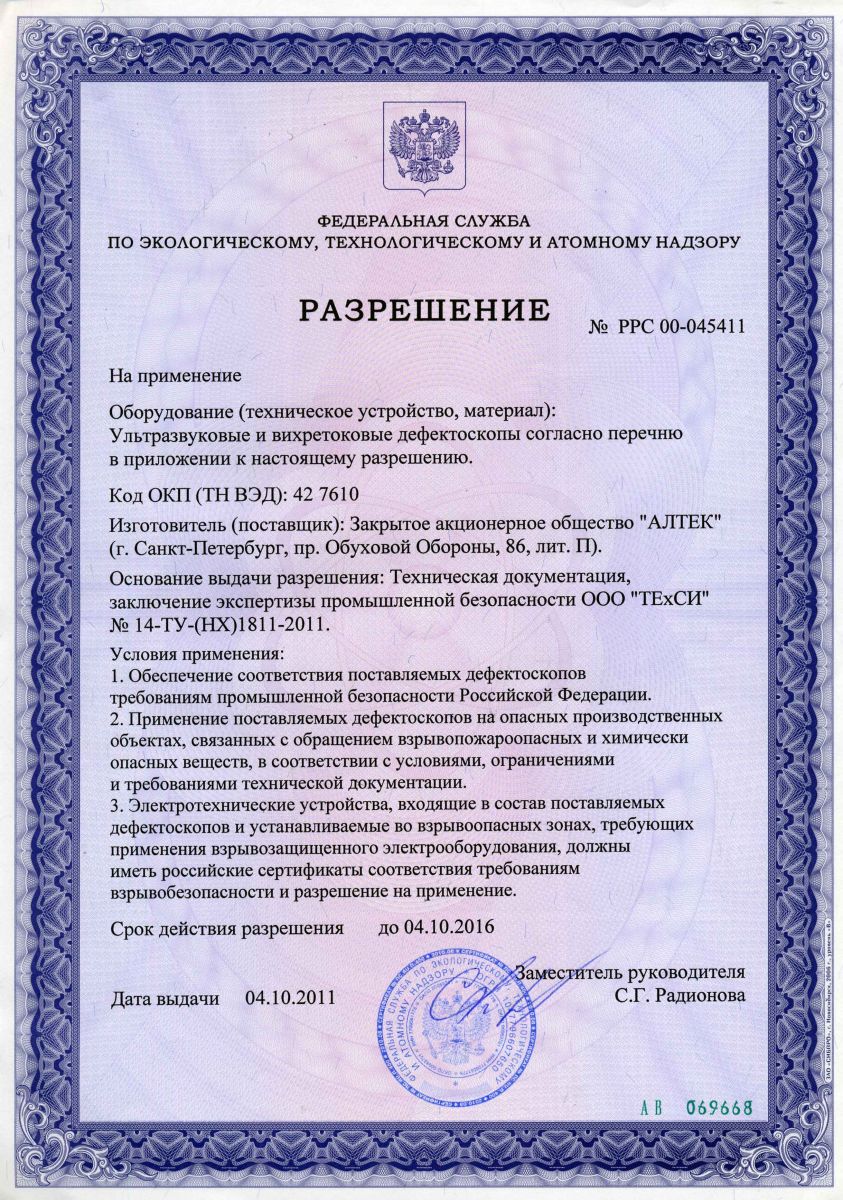

Сертификаты и удостоверения на ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102:

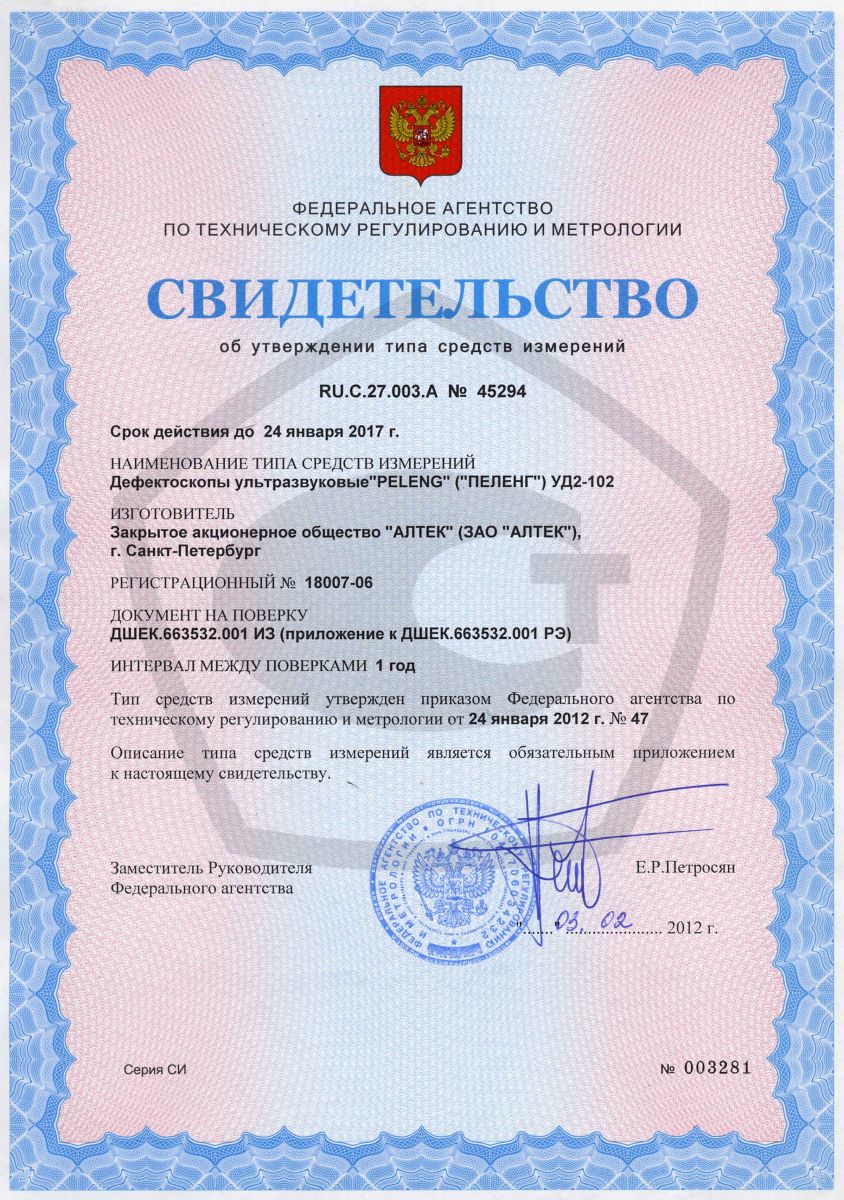

  • Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ внесен в Государственные реестр средств измерений РФ.
  • СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБЛИКИ БЕЛАРУСЬ №1333 об утверждении типа средств измерения.
  • СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБИКИ КАЗАХСТАН №660 об утверждении типа средств измерения.
  • Ультразвуковой дефектоскоп УД2-102 PELENG принят ОАО "ГАЗПРОМ" и МПС России в эксплуатацию.



Назначение ультразвукового дефектоскопа УД2-102 ПЕЛЕНГ:



Ультразвуковой дефектоскоп УД2-102 Pelengпредназначен для контроля сплошности сварных соединений листовых элементов, труб, котлов, рельсов, деталей подвижного состава и других металлоконструкций, а также измерения толщин. По показателю эффективность/стоимость дефектоскоп УД2-102 превосходит отечественные и зарубежные дефектоскопы общего назначения.



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ позволяет:



  • работать в опасных условиях, в труднодоступных местах, на высоте и в условиях воздействия низких температур (взрывозащищенное исполнение, масса со встроенными аккумуляторами 2 кг, рабочая температура до -30°С);
  • снизить вероятность пропуска дефектов (В-развертка, шестистепенная ручная регулировка ВРЧ, режим одновременного выравнивания чувствительности на базе встроенного расчета АРД-диаграмм в виде кривой ВРЧ или криволинейного порога);
  • повысить производительность и облегчить работу оператора (предварительное создание до 100 настроек: режим индикации распространения ультразвуковых колебаний в контролируемом изделии, режим "огибающая А-развертки");
  • документировать результаты контроля (протокол В-развертки и протокол А-развертки



Изделия, контролируемые дефектоскопом УД2-102:



Дефектоскоп позволяет контролировать и выявлять внутренние дефекты в широкой номенклатуре изделий из металла, пластмасс и др. материалов со скоростью распространения ультразвуковых колебаний 300-9999 м/с. С помощью дефектоскопа возможно определение уровня различных жидкостей в емкостях. Для удобства пользователей в дефектоскопе имеет таблица скоростей распространения ультразвуковых колебаний для большого количества твердых материалов и жидких сред. При этом автоматически выбирается значение скорости для определенного типа волны. В то же время у оператора имеется возможность коррекции предлагаемого дефектоскопом значения.



Параметры дефектов, выявляемых дефектоскопом ПЕЛЕНГ УД2-102



  • время распространения ультразвуковых колебаний (УЗК)
  • глубина дефекта
  • расстояние от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность сканирования ПЭП
  • расстояние до дефекта по лучу (в некоторых режимах)
  • амплитуда отраженного сигнала
  • уловные размеры дефекта (условная высота и условный размер по пути перемещения ПЭП) с использованием ручной измерительной метки в режиме В-развертки или опции "огибающая"
  • коэффициент выявляемости дефекта и эквивалентную площадь дефекта (только для версии "УНИВЕРСАЛЬНЫЙ+АРД"



Версии программного обеспечения дефектоскопа УД2-102 Пеленг и нормативные документы, на основании которых, созданы типовые варианты контроля:



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Универсальная версия)



  • ГОСТ 14 782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.»
  • ГОСТ 24 507-80 «Поковки из черных и цветных металлов. Методы УЗД» и др.





рекомендуемый
комплект
принадлежностей

базовый
комплект
принадлежностей

Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5–K12;
П121–2,5–50°;
П121–2,5–65°;
П121–5–50°;
П121–5–65°;
П112–5–12/2

  П121 ... на выбор

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

5 шт.

1 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

1 шт.

 Комплект из 4 "пальчиковых" аккумуляторов

2 шт.

2 шт.

 Чехол электронного блока

1 шт.

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

1 шт.

 Солнцезащитная бленда

1 шт.

1 шт.

 Пенал для принадлежностей

1 шт.

1 шт.

 ПО для ПЭВМ

CD-диск

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр)

1 комплект

1 комплект



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Нефтегазовая версия)



  • СТО Газпром 2-2.4-083-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов»
  • РД-08.00-60.30.00-КТН-046-1-05 «Руководящий документ. Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов»
  • ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I»
  • И №23 СД-80 «Инструкция по дефектоскопии гибов трубопроводов из перлитной стали»
  • МТ-РТС-К-01-94 «Методика ультразвукового контроля сварных соединений котлоагрегатов, трубопроводов и сосудов высокого давления дефектоскопом УД2-12»
  • «Методика по ультразвуковому контролю стыковых кольцевых сварных соединений стальных и полиэтиленовых газопроводов (для преобразователей хордового типа)» (утверждена ЗАО НПП «Политест» и НП «СЭЦ промышленной безопасности»; согласована Отделом Газового надзора Госгортехнадзора России 21.05.2004, №14-03/229)
  • ИПТ-010-95 «Инструкция по технологии ультразвукового контроля стыковых кольцевых сварных соединений трубопроводов и труб поверхностей теплообмена с применением раздельно-совмещенных наклонных преобразователей с эластичным протектором» (разработана Научно-производственным предприятием «ПОЛИТЕСТ» Москва, 1996)
  • Методические указания. «Ультразвуковой контроль критических участков бурильных труб с помощью поисковых устройств «ЭХОТЕСТ‑1» (разработаны ЗАО «ПИК и Ко» Москва, 2004)





рекомендуемый
комплект
принадлежностей

базовый
комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5–K12;
П121–2,5–50°;
П121–2,5–65°;
П121–5–50°;
П121–5–65°;
П112–5–12/2

  П121 ...

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

5 шт.

1 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

1 шт.

 Комплект из 4 "пальчиковых" аккумуляторов

2 шт.

2 шт.

 Чехол электронного блока

1 шт.

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

1 шт.

 Солнцезащитная бленда

1 шт.

1 шт.

 Пенал для принадлежностей

1 шт.

1 шт.

 ПО для ПЭВМ

CD-диск

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр)

1 комплект

1 комплект



 Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Локомотивная версия)



Ультразвуковой контроль:

  • ЦТт-18/3 «Инструкции по ультразвуковому контролю деталей локомотивов и вагонов электропоездов на базе программируемого дефектоскопа УД2-102»
  • ЦТт-18/4 «Инструкция по ультразвуковому контролю поддерживающих осей колесных пар вагонов дизель-поездов»
  • «Инструкция по ультразвуковому контролю осей колесных пар автомотрис АЧ2»,
  • «Технологическая инструкция по ультразвуковому контролю осей колесных пар электровоза ЭП1 на базе серийно выпускаемых программируемых дефектоскопов»,
  • «Инструкцияпо ультразвуковому контролю удлиненных ступиц электровозов»,
  • «Инструкция по ультразвуковому контролю валов якорей тяговых электродвигателей локомотивов в условиях ремонта»,
  • «Инструкция по ультразвуковому контролю полых осей колесных пар локомотивов»



Вихретоковый контроль (только «PELENG» УД2-102ВД):

  • ЦТт-18/2 «Инструкция по неразрушающему контролю деталей, и узлов локомотивов и моторвагонного подвижного состава. Вихретоковый метод»: Изменение № 3 «Вихретоковый контроль деталей локомотивов и моторвагонного подвижного состава дефектоскопом «PELENG» УД2-102ВД»





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5; (2шт.)
П111–5;
П121–2,5–18°;
П121–2,5–40°;
П121–2,5–50°;
П121–2,5–0,4-90о

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102 (Вагонная версия)



  • РД 07.09-97 «Руководство по комплексному ультразвуковому контролю колесных пар вагонов»:

–  «Технологическая инструкция по ультразвуковому контролю осей колесных пар вагонов программируемым дефектоскопом «ПЕЛЕНГ» УД2-102»
–  «Инструкция по ультразвуковому контролю цельнокатаных колес вагонов программируемым дефектоскопом «ПЕЛЕНГ» УД2-102»
–  «Технологическая инструкция по ультразвуковому контролю приободной зоны дисков цельнокатаных колес на базе программируемого дефектоскопа «ПЕЛЕНГ» УД2-102»

  • «Технологическая инструкция по неразрушающему контролю элементов колесных пар с коническими подшипниками вагонов скоростных поездов»
  • «Инструкция по ультразвуковому контролю стыковых сварных швов приварки днищ к цилиндрической части котла цистерны, заварки трещин изломов котла цистерны и хребтовой балки рамы»
  • «Инструкция по ультразвуковому контролю нахлесточных сварных швов приварки накладок котла и фасонной лапы к котлу цистерны»





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5; (2шт.)
П111–5;
П121–2,5–18°;
П121–2,5–40°;
П121–2,5–50°;
П121–2,5–0,4-90о

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Рельсовая версия)



  • 2004 «Технологическая инструкция по ультразвуковому контролю сварных стыков рельсов в рельсосварочных предприятиях и в пути»
  • ПР 07.41-2004 «Правила контроля стыков алюмино-термитной сварки рельсов в пути»
  • Технологические инструкции по ультразвуковому контролю концевых участков перед сваркой, основного металла рельсов, болтовых отверстий и элементов стрелочных переводов.





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5;
П121–2,5–45°; (2шт.)
П121–2,5–50°;
П121–2,5–70°

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102  (Путевые машины)



  • ТИ 07.37-2004 «Руководство по ультразвуковому контролю колесных пар путевых машин». Оси и зубчатые колеса.
  • СМ-5, МПД, МПД-2, УК-25/9, УК-25/9-18, АС-1А, АГМ-1у
  • МПТ, МПТ-4, АДМ, ПМГ, РОМ-3, ДГКу, ДГКу-5
  • АГД-1А, АГД-1М, АРВ-1, ПБ-01, ВПР-02, ВПР-1200, ВПРС-02, ВПРС-500, ДСП, АС-4, UNIMAT 08-16, RM-76, RM-80, DUOMATIC 09-32, СПЕНО RR-48HR-1, RR-16PDR, UNIMAT 08-475/49 и вагоны-дефектоскопы





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5; (2шт.)
П111–5;
П121–2,5–18°;
П121–2,5–40°;
П121–2,5–50°

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Температурный диапазон:

  • стандартный (-10 ...+50 °С или -20 ...+50 °С);
  • расширенный (-30 ...+50 °С).



Технические характеристики ультразвукового дефектоскопа УД2-102 Пеленг:



Параметр

Ед. изм.

Значение

Частота ультразвуковых колебаний

МГц

(0,6); 1,25; 1,8; 2,5 и 5,0

Диапазон контролируемых толщин (прямым ПЭП по стали)

мм

от 3 до 5000

Диапазон регулировки усиления

дБ

100 с шагом 1

Диапазон регулировки ВРЧ

дБ

40

Индикатор



жидкокристаллический (с подсветкой)

Отображение отраженных сигналов



типовая А-развертка;
огибающая А-развертка;
зафиксированная А-развертка;
электронная "лупа";
В-развертка (размещение дефектов по длине и высоте изделия для сканируемого сечения)

Другая отображаемая информация



параметры выявленного дефекта:
координаты дефекта (мм),
амплитуда отраженных сигналов (дБ),
параметры настройки дефектоскопа - подсказки и др.

Размеры экрана

мм

120x64

Звуковая индикация



встроенная - на головные телефоны

Объем памяти дефектоскопа



100 настроек на контроль конкретных изделий;
100 протоколов контроля с кадром А-развертки;
30 протоколов контроля с кадром В-развертки

Интерфейс соединения с ПЭВМ



RS-232

Программное обеспечение для работы прибора с ПЭВМ



под Windows -95, -98

Электропитание



от встроенной аккумуляторной батареи - от сети 220 В (с одновременным зарядом аккумуляторов)

Зарядное устройство



встроено в электронный блок

Время работы от аккумуляторов

час

8

Масса (со встроенной АБ)

кг

2,15

Габариты

мм

190x270х60

Диапазон рабочих температур
(в зависимости от исполнения)

°С

от-10 до +50
от-20 до +50
от-30 до +50





*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам Пеленг можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы PELENG по всей России курьерскими службами и транспортными компаниями.



Рекомендуем посмотреть следующие приборы:

Введите число *
Спрашивает: Алишер:

Здравствуйте! Хотелось бы узнать цену : Кабель для связи с компьютером от УД2-102ВД и еще Сменный колпачок на вихретоковый преобразователь УД2-102ВД. Заранее спасибо!
Спрашивает: Ибраев Александр Рашитович:

Дефектоскоп УД 2 -100 Пеленг (необходимо прибрести сам дефектоскоп и комплекты локомотивный, рельсовый, вагонный. Возможна поставка олдного дефектоскопа и трех комплектов преобразователей.
Спрашивает: Светлана:

Здравствуйте. как приобрести только комплект приобразователей, на УД 2-102 ???


Введите число *
Сертификаты


Сертификат об утверждении типа средств измерений на дефектоскоп Peleng (Пеленг) УД2-102
Разрешение РосТехНадзора
Разрешение РосТехНадзора (продолжение)
Свидетельство о регистрации в ОАО РЖД России


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

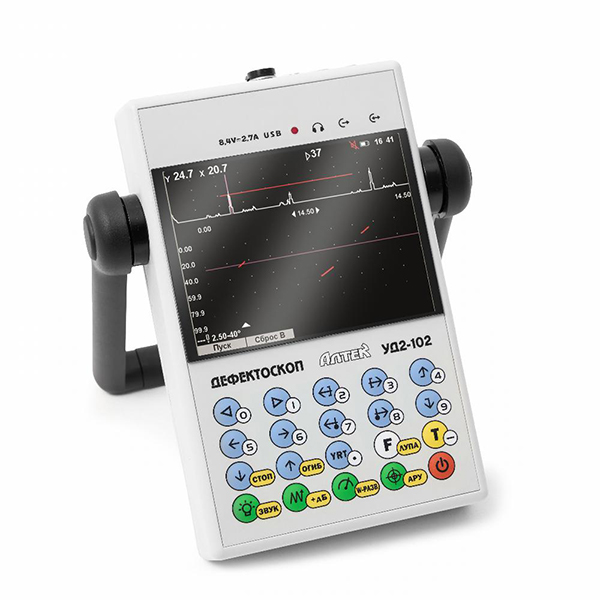

Ультразвуковой дефектоскоп УД2-102 Пеленг

В настоящее время ультразвуковой дефектоскоп Пеленг УД2-102 выпускается с жидкокристаллическим дисплеем (ЖКД), без функции вихретока.

С электролюминесцентным дисплеем производится модификация УД2-102ВД.



Тип оборудования: ультразвуковой дефектоскоп

Производитель: Россия

Серия: УД2, UD2

Модель: УД2-102 ПЕЛЕНГ, UD2-102 PELENG

Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале



Сертификаты и удостоверения на ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102:

  • Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ внесен в Государственные реестр средств измерений РФ.
  • СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБЛИКИ БЕЛАРУСЬ №1333 об утверждении типа средств измерения.
  • СЕРТИФИКАТ ГОССТАНДАРТА РЕСПУБИКИ КАЗАХСТАН №660 об утверждении типа средств измерения.
  • Ультразвуковой дефектоскоп УД2-102 PELENG принят ОАО "ГАЗПРОМ" и МПС России в эксплуатацию.



Назначение ультразвукового дефектоскопа УД2-102 ПЕЛЕНГ:



Ультразвуковой дефектоскоп УД2-102 Pelengпредназначен для контроля сплошности сварных соединений листовых элементов, труб, котлов, рельсов, деталей подвижного состава и других металлоконструкций, а также измерения толщин. По показателю эффективность/стоимость дефектоскоп УД2-102 превосходит отечественные и зарубежные дефектоскопы общего назначения.



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ позволяет:



  • работать в опасных условиях, в труднодоступных местах, на высоте и в условиях воздействия низких температур (взрывозащищенное исполнение, масса со встроенными аккумуляторами 2 кг, рабочая температура до -30°С);
  • снизить вероятность пропуска дефектов (В-развертка, шестистепенная ручная регулировка ВРЧ, режим одновременного выравнивания чувствительности на базе встроенного расчета АРД-диаграмм в виде кривой ВРЧ или криволинейного порога);
  • повысить производительность и облегчить работу оператора (предварительное создание до 100 настроек: режим индикации распространения ультразвуковых колебаний в контролируемом изделии, режим "огибающая А-развертки");
  • документировать результаты контроля (протокол В-развертки и протокол А-развертки



Изделия, контролируемые дефектоскопом УД2-102:



Дефектоскоп позволяет контролировать и выявлять внутренние дефекты в широкой номенклатуре изделий из металла, пластмасс и др. материалов со скоростью распространения ультразвуковых колебаний 300-9999 м/с. С помощью дефектоскопа возможно определение уровня различных жидкостей в емкостях. Для удобства пользователей в дефектоскопе имеет таблица скоростей распространения ультразвуковых колебаний для большого количества твердых материалов и жидких сред. При этом автоматически выбирается значение скорости для определенного типа волны. В то же время у оператора имеется возможность коррекции предлагаемого дефектоскопом значения.



Параметры дефектов, выявляемых дефектоскопом ПЕЛЕНГ УД2-102



  • время распространения ультразвуковых колебаний (УЗК)
  • глубина дефекта
  • расстояние от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность сканирования ПЭП
  • расстояние до дефекта по лучу (в некоторых режимах)
  • амплитуда отраженного сигнала
  • уловные размеры дефекта (условная высота и условный размер по пути перемещения ПЭП) с использованием ручной измерительной метки в режиме В-развертки или опции "огибающая"
  • коэффициент выявляемости дефекта и эквивалентную площадь дефекта (только для версии "УНИВЕРСАЛЬНЫЙ+АРД"



Версии программного обеспечения дефектоскопа УД2-102 Пеленг и нормативные документы, на основании которых, созданы типовые варианты контроля:



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Универсальная версия)



  • ГОСТ 14 782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.»
  • ГОСТ 24 507-80 «Поковки из черных и цветных металлов. Методы УЗД» и др.





рекомендуемый
комплект
принадлежностей

базовый
комплект
принадлежностей

Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5–K12;
П121–2,5–50°;
П121–2,5–65°;
П121–5–50°;
П121–5–65°;
П112–5–12/2

  П121 ... на выбор

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

5 шт.

1 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

1 шт.

 Комплект из 4 "пальчиковых" аккумуляторов

2 шт.

2 шт.

 Чехол электронного блока

1 шт.

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

1 шт.

 Солнцезащитная бленда

1 шт.

1 шт.

 Пенал для принадлежностей

1 шт.

1 шт.

 ПО для ПЭВМ

CD-диск

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр)

1 комплект

1 комплект



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Нефтегазовая версия)



  • СТО Газпром 2-2.4-083-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов»
  • РД-08.00-60.30.00-КТН-046-1-05 «Руководящий документ. Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов»
  • ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I»
  • И №23 СД-80 «Инструкция по дефектоскопии гибов трубопроводов из перлитной стали»
  • МТ-РТС-К-01-94 «Методика ультразвукового контроля сварных соединений котлоагрегатов, трубопроводов и сосудов высокого давления дефектоскопом УД2-12»
  • «Методика по ультразвуковому контролю стыковых кольцевых сварных соединений стальных и полиэтиленовых газопроводов (для преобразователей хордового типа)» (утверждена ЗАО НПП «Политест» и НП «СЭЦ промышленной безопасности»; согласована Отделом Газового надзора Госгортехнадзора России 21.05.2004, №14-03/229)
  • ИПТ-010-95 «Инструкция по технологии ультразвукового контроля стыковых кольцевых сварных соединений трубопроводов и труб поверхностей теплообмена с применением раздельно-совмещенных наклонных преобразователей с эластичным протектором» (разработана Научно-производственным предприятием «ПОЛИТЕСТ» Москва, 1996)
  • Методические указания. «Ультразвуковой контроль критических участков бурильных труб с помощью поисковых устройств «ЭХОТЕСТ‑1» (разработаны ЗАО «ПИК и Ко» Москва, 2004)





рекомендуемый
комплект
принадлежностей

базовый
комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5–K12;
П121–2,5–50°;
П121–2,5–65°;
П121–5–50°;
П121–5–65°;
П112–5–12/2

  П121 ...

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

5 шт.

1 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

1 шт.

 Комплект из 4 "пальчиковых" аккумуляторов

2 шт.

2 шт.

 Чехол электронного блока

1 шт.

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

1 шт.

 Солнцезащитная бленда

1 шт.

1 шт.

 Пенал для принадлежностей

1 шт.

1 шт.

 ПО для ПЭВМ

CD-диск

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр)

1 комплект

1 комплект



 Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Локомотивная версия)



Ультразвуковой контроль:

  • ЦТт-18/3 «Инструкции по ультразвуковому контролю деталей локомотивов и вагонов электропоездов на базе программируемого дефектоскопа УД2-102»
  • ЦТт-18/4 «Инструкция по ультразвуковому контролю поддерживающих осей колесных пар вагонов дизель-поездов»
  • «Инструкция по ультразвуковому контролю осей колесных пар автомотрис АЧ2»,
  • «Технологическая инструкция по ультразвуковому контролю осей колесных пар электровоза ЭП1 на базе серийно выпускаемых программируемых дефектоскопов»,
  • «Инструкцияпо ультразвуковому контролю удлиненных ступиц электровозов»,
  • «Инструкция по ультразвуковому контролю валов якорей тяговых электродвигателей локомотивов в условиях ремонта»,
  • «Инструкция по ультразвуковому контролю полых осей колесных пар локомотивов»



Вихретоковый контроль (только «PELENG» УД2-102ВД):

  • ЦТт-18/2 «Инструкция по неразрушающему контролю деталей, и узлов локомотивов и моторвагонного подвижного состава. Вихретоковый метод»: Изменение № 3 «Вихретоковый контроль деталей локомотивов и моторвагонного подвижного состава дефектоскопом «PELENG» УД2-102ВД»





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5; (2шт.)
П111–5;
П121–2,5–18°;
П121–2,5–40°;
П121–2,5–50°;
П121–2,5–0,4-90о

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102 (Вагонная версия)



  • РД 07.09-97 «Руководство по комплексному ультразвуковому контролю колесных пар вагонов»:

–  «Технологическая инструкция по ультразвуковому контролю осей колесных пар вагонов программируемым дефектоскопом «ПЕЛЕНГ» УД2-102»
–  «Инструкция по ультразвуковому контролю цельнокатаных колес вагонов программируемым дефектоскопом «ПЕЛЕНГ» УД2-102»
–  «Технологическая инструкция по ультразвуковому контролю приободной зоны дисков цельнокатаных колес на базе программируемого дефектоскопа «ПЕЛЕНГ» УД2-102»

  • «Технологическая инструкция по неразрушающему контролю элементов колесных пар с коническими подшипниками вагонов скоростных поездов»
  • «Инструкция по ультразвуковому контролю стыковых сварных швов приварки днищ к цилиндрической части котла цистерны, заварки трещин изломов котла цистерны и хребтовой балки рамы»
  • «Инструкция по ультразвуковому контролю нахлесточных сварных швов приварки накладок котла и фасонной лапы к котлу цистерны»





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5; (2шт.)
П111–5;
П121–2,5–18°;
П121–2,5–40°;
П121–2,5–50°;
П121–2,5–0,4-90о

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Рельсовая версия)



  • 2004 «Технологическая инструкция по ультразвуковому контролю сварных стыков рельсов в рельсосварочных предприятиях и в пути»
  • ПР 07.41-2004 «Правила контроля стыков алюмино-термитной сварки рельсов в пути»
  • Технологические инструкции по ультразвуковому контролю концевых участков перед сваркой, основного металла рельсов, болтовых отверстий и элементов стрелочных переводов.





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5;
П121–2,5–45°; (2шт.)
П121–2,5–50°;
П121–2,5–70°

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102  (Путевые машины)



  • ТИ 07.37-2004 «Руководство по ультразвуковому контролю колесных пар путевых машин». Оси и зубчатые колеса.
  • СМ-5, МПД, МПД-2, УК-25/9, УК-25/9-18, АС-1А, АГМ-1у
  • МПТ, МПТ-4, АДМ, ПМГ, РОМ-3, ДГКу, ДГКу-5
  • АГД-1А, АГД-1М, АРВ-1, ПБ-01, ВПР-02, ВПР-1200, ВПРС-02, ВПРС-500, ДСП, АС-4, UNIMAT 08-16, RM-76, RM-80, DUOMATIC 09-32, СПЕНО RR-48HR-1, RR-16PDR, UNIMAT 08-475/49 и вагоны-дефектоскопы





комплект
принадлежностей

 Пьезоэлектрические преобразователи (ПЭП)

 П111–2,5; (2шт.)
П111–5;
П121–2,5–18°;
П121–2,5–40°;
П121–2,5–50°

 Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50

6 шт.

 Кабель для подключения прибора к ПЭВМ

1 шт.

 Зарядное устройство – сетевой адаптер

1 шт.

 Аккумуляторная батарея

2 шт.

 Чехол электронного блока

1 шт.

 Сумка для переноски дефектоскопа

1 шт.

 Солнцезащитная бленда

1 шт.

 Пенал для принадлежностей

1 шт.

 ПО для ПЭВМ

CD-диск

Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)

1 комплект



Температурный диапазон:

  • стандартный (-10 ...+50 °С или -20 ...+50 °С);
  • расширенный (-30 ...+50 °С).



Технические характеристики ультразвукового дефектоскопа УД2-102 Пеленг:



Параметр

Ед. изм.

Значение

Частота ультразвуковых колебаний

МГц

(0,6); 1,25; 1,8; 2,5 и 5,0

Диапазон контролируемых толщин (прямым ПЭП по стали)

мм

от 3 до 5000

Диапазон регулировки усиления

дБ

100 с шагом 1

Диапазон регулировки ВРЧ

дБ

40

Индикатор



жидкокристаллический (с подсветкой)

Отображение отраженных сигналов



типовая А-развертка;
огибающая А-развертка;
зафиксированная А-развертка;
электронная "лупа";
В-развертка (размещение дефектов по длине и высоте изделия для сканируемого сечения)

Другая отображаемая информация



параметры выявленного дефекта:
координаты дефекта (мм),
амплитуда отраженных сигналов (дБ),
параметры настройки дефектоскопа - подсказки и др.

Размеры экрана

мм

120x64

Звуковая индикация



встроенная - на головные телефоны

Объем памяти дефектоскопа



100 настроек на контроль конкретных изделий;
100 протоколов контроля с кадром А-развертки;
30 протоколов контроля с кадром В-развертки

Интерфейс соединения с ПЭВМ



RS-232

Программное обеспечение для работы прибора с ПЭВМ



под Windows -95, -98

Электропитание



от встроенной аккумуляторной батареи - от сети 220 В (с одновременным зарядом аккумуляторов)

Зарядное устройство



встроено в электронный блок

Время работы от аккумуляторов

час

8

Масса (со встроенной АБ)

кг

2,15

Габариты

мм

190x270х60

Диапазон рабочих температур
(в зависимости от исполнения)

°С

от-10 до +50
от-20 до +50
от-30 до +50





*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам Пеленг можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы PELENG по всей России курьерскими службами и транспортными компаниями.



Рекомендуем посмотреть следующие приборы:

378000 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
