Ультразвуковой дефектоскоп УД3-204 PELENG

  • Ультразвуковой дефектоскоп УД3-204 Пеленг

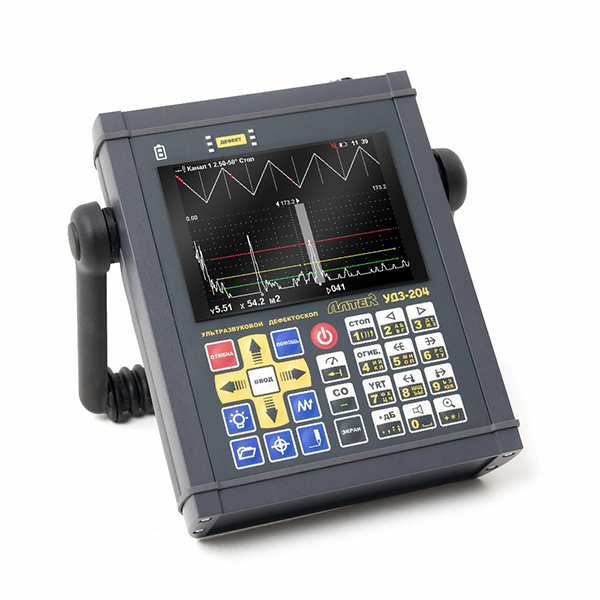

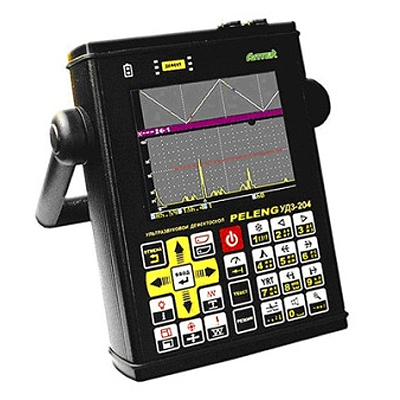

    images/all/3/381/big/img_5.jpg

    jijijij

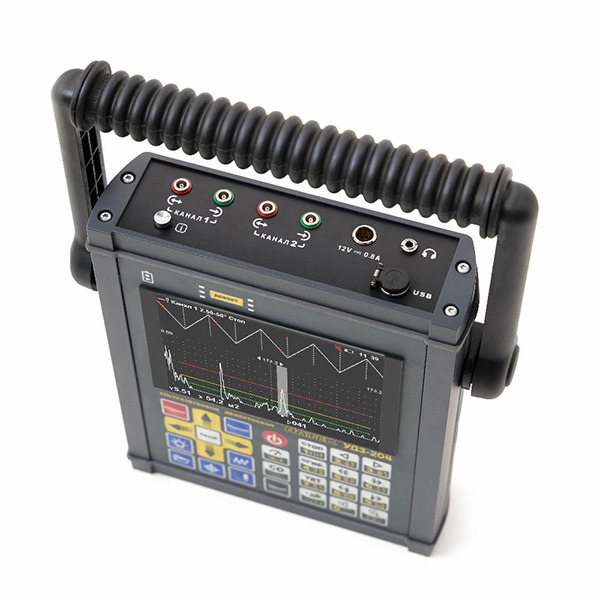

    Ультразвуковой дефектоскоп УД3-204 PELENG

ЦЕНА: от 433 200 руб.
Модификации:

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 2.19MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Алтек


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Россия

Серия: УД3, UD3

Модель: УД3-204 ПЕЛЕНГ, UD3-204 PELENG

Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале

Сертификаты и удостоверения на ультразвуковой дефектоскоп УД3-204 ПЕЛЕНГ:

- Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп УД3-204 PELENGвнесен в Государственный реестр средств измерений РФ.



Версии дефектоскопа PELENG УД3-204 с TFT без вихретока:

  • Универсальное программное обеспечение
  • Нефтегазовое программное обеспечение
  • Судостроительное программное обеспечение
  • Теплоэнергетическое программное обеспечение
  • Подъемно-транспортное программное обеспечение
  • Программное обеспечение для приемочного контроля



Назначение ультразвукового дефектоскопа УД3-204 ПЕЛЕНГ:

Ультразвуковой дефектоскоп PELENG (ПЕЛЕНГ) УД3-204относится к дефектоскопам общего назначения и предназначен для ультразвукового контроля сварных соединений листовых элементов, труб, котлов и других конструкций, а также измерения толщины изделий из металла и других материалов.

Ультразвуковой дефектоскоп УД3-103 может использоваться при монтаже, эксплуатации и ремонте в строительстве, машиностроении, энергетике, металлургической промышленности, на транспорте и других отраслях.



Отличительные особенности ультразвукового дефектоскопа УД3-204 PELENG

  • металлический ударопрочный корпус
  • большой цветной TFT экран повышенной яркости
  • два полных электроакустических канала
  • частотный диапазон до 25 МГц
  • выбор формы зондирующего импульса
  • диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
  • динамический диапазон ВРЧ 120 дБ
  • построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
  • построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
  • одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
  • плавная регулировка частоты зондирующего импульса
  • возможность проведения контроля с одновременной индикацией:

−текущих изображений А- и усовершенствованной W-развертки

−текущих изображений А- и В-развертки

−обычного изображения А-развертки и А-развертки в режиме «ЛУПА»

−изображения А-развертки и радиосигнала

−текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа

  • наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
  • полуавтоматическое определение угла ввода луча возможность применения паспортов ПЭП
  • индикация вертикальной и горизонтальной шкал для основной развертки
  • три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
  • усовершенствованный режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
  • формирование В- и С-развертки с использованием датчика пути
  • наличие режима толщиномера
  • возможность работы в иммерсионном режиме
  • простой вызов наиболее часто встречающихся функций
  • текстовое сопровождение настроек и протоколов контроля
  • запись и воспроизведение звуковых комментариев
  • порт связи с компьютером − USB
  • возможность работы с внешним USB Flash Drive
  • полуавтоматическая настройка чувствительности дефектоскопа
  • специализированная база данных для архивации и систематизации результатов контроля
  • легкосъемная аккумуляторная батарея (при сохранении возможности заряда аккумуляторов внутри дефектоскопа и в процессе работы с ним)
  • малые габариты и масса



Режим контроля качества акустического контакта. При этом возможна регулировка усиления, ВРЧ и др. параметров. Состояние акустического контакта индицируется для режимов А- и В-развертки, а также Протоколов контроля.



В дефектоскопе имеется режим "АРД", позволяющий осуществлять настройку чувствительности на заданную эквивалентную площадь (диаметр), а также определять эквивалентную площадь (диаметр) выявленного дефекта. В дефектоскоп встроена обобщенная АРД-диаграмма.



Предусмотрена возможность ввода в дефектоскоп с компьютера индивидуальных АРД-диаграмм для раздельно-совмещенных, фокусирующих и других специализированных преобразователей.





Методы ультразвукового контроля, реализуемые дефектоскопом

эхо-,зеркальный, зеркально-теневой (ЗТМ)

Количество каналов приемо-возбудителя

2 (полностью идентичных)

Параметры зондирующих импульсов на эквивалентной
нагрузке [последовательное соединение резистора и
конденсатора с номиналами, указанными в таблице, для
замещения пьезоэлектрических преобразователей (ПЭП)]:



номинальное значение частоты УЗК, МГц, для дефектоскопа:

- основные значения

- дополнительные значения



в соответствии с таблицей
2,0; 4,0

амплитуда электрических колебаний

в соответствии с таблицей

длительность на уровне 0,3 в режиме высокой амплитуды при двух периодах зондирующего импульса

в соответствии с таблицей

Частота следования зондирующих импульсов, Гц

25…5000

Максимальная чувствительность приемного тракта

в соответствии с таблицей

Динамический диапазон амплитудной характеристики при нелинейности не более 2 дБ, дБ, не менее


18

Диапазон регулировки усиления (чувствительности), дБ

0…120 (с шагом 1)



Значения параметров зондирующих импульсов

Эквивалент нагрузки

Максимальная чувствительность приемника, мкВ, не менее

Номинальное значение частоты УЗК, МГц

Длительность, мкс, не более

Амплитуда, В, не менее для режима амплитуды

100%

10%

Емкость, пФ

Сопротивление, Ом

1,25

1,6

165

16

3000

40

1,82

1,2

40

2,50

0,8

40

5,00

0,4

45

10,00

0,2

240

20

65

15,00

0,15

100

25,00

0,08

100



Номинальное значение усиления дефектоскопа (номинальное значение условной чувствительности) при выявлении отверстия диаметром 6 мм на глубине 44 мм в образце СО‑3Р (СО‑2), дБ, не менее, для ПЭП с номинальным значением частоты 2,5 МГц и углом ввода:

- 0°

- 40°




55
75

Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75°

0…80 (с шагом 1)

Количество задаваемых точек для одной характеристики ВРЧ, не более

64

Количество элементов отображения на экране

320x240

Режимы вывода информации на экран

двухоконный; полноэкранный

Типы разверток

А‑развертка: текущая; в режиме "ЛУПА";
в режиме "ОГИБАЮЩАЯ";
в режиме "СТОП-КАДР" из сохраненного в памяти протокола;
текущая и из сохраненного в памяти протокола (наложенное изображение); W-развертка
(режим "ХОД ЛУЧЕЙ"); В-развертка;
С-развертка

Диапазон изменения длительности А‑развертки, мкс, при:

- отключенном режиме "Развертка – плавная"

- включенном режиме "Развертка – плавная"



4…1020 (с шагом 4) 4…1020 (с шагом 1)

Диапазон изменения задержки А‑развертки, мкс

0…10 (с шагом 0,1) 10…1020 (с шагом 1)

Дополнительные индикаторы дефектоскопа (АСД)

встроенный звуковой индикатор; головные телефоны; 2 трехцветных световых индикатора "ДЕФЕКТ"

Количество зон временной селекции (ВС)

1 или 2

Регулировка начала и конца зоны ВС, мкс

0…10 (с шагом 0,1)
10…1020 (с шагом 1)

Количество порогов в зонах ВС для

- эхо-метода

- ЗТМ и теневого метода


1
3

Величина порога АСД на экране, % высоты А‑развертки

5…95 (с шагом 1)

Диапазон измерения времени распространения УЗК, мкс

0…1020

Диапазон изменения углов ввода УЗК, град

0…90 (с шагом 1)

Диапазон изменения скорости распространения УЗК, м/с

300…30000 (с шагом 1)

Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм


1…3000

Диапазон измерения толщины (для изделий из стали), мм

0,4…3000

Разрешающая способность измерения величины Y, мм

0,01

Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб


32

Способ связи дефектоскопа и внешней ПЭВМ

USB

Тип аккумуляторной батареи

LiIon

Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее


7

Время полного заряда аккумуляторной батареи, ч, не более

5

Масса, кг, не более:

- блока электронного (БЭ)

- сетевого адаптера

2,65

0,3

Габаритные размеры, мм, не более:

- БЭ (без ручки для переноски)

- сетевого адаптера


169x222x52
60x119x34



Версии программного обеспечения ультразвукового дефектоскопа УД3-204 ПЕЛЕНГ

Ультразвуковой дефектоскоп УД3-204 универсальная версия

ГОСТ 14 782-86 "Контроль наразушающий. Соединения сварные. Методы ультразвуковые." ГОСТ 24 507-80 "Поковки из черных и цветных металлов. Методы УЗИ" и др.

Ультразвуковой дефектоскоп УД3-204 нефтегазовая версия

ВСН 012-88 "Строительство магистральных и промысловых трубопроводов...", СТО Газпром 2-2.4-083-2006, И#23 СД-80 "Инструкция по дефектоскопии гибов...", "Методика УЗК (сварных швов) полиэтиленовых газопроводов", ИПТ-010-95 "Технология УЗК труб РС-ПЭП." и др.

Ультразвуковой дефектоскоп УД3-204 Приемочный контроль

РД 32-144-2000 "Контроль неразрушающий приемочный. Колеса цельнокатаные, бандажи и оси колесных пар подвижного состава" с изменением #1 СТО РЖД 1.1.001-2005

Ультразвуковой дефектоскоп УД3-204 Судостроительная версия

ОСТ 5Р.9768-89 "Соединения сварные...", ОСТ 5Р.9675-88 "Заготовки металлические...", ОСТ 5Р.1093-93 "Соединения сварные стальных корпусных конструкций...", ОСТ 5Р.9413-83 "Соединения сварные... из алюминиевых сплавов"



Комплект поставки прибора:

  • Ультразвуковой дефектоскоп УД3-204:
  • Пьезоэлектрические преобразователи (ПЭП): П111–2,5–0°; П111–10–0°; П121–2,5–50°; П121–2,5–65°; П121–5,0–65°; П112–5,0–0° - 6шт.
  • Сетевой адаптер для работы от сети и заряда аккумуляторов - 1шт.
  • Кабели для подключения совмещенных (2шт.) и раздельно-совмещенных (1шт.) ПЭП с разъемом LEMO-00 и переходники (2шт.) для ПЭП с разъемом СР-50 - 5шт.
  • Головные телефоны (наушники) - 1шт.
  • ПО для ПЭВМ - 1шт.
  • USB Flash-Drive - 1шт.
  • Кабель USB для подключения прибора к USB Flash-Drive - 1шт.
  • Чехол - 1шт.
  • Сумка для переноски дефектоскопа - 1шт.
  • Солнцезащитная бленда - 1шт.
  • Пенал для принадлежностей - 1шт.
  • Кейс для переноски всего комплекта - 1шт.
  • Эксплуатационная документация (Руководство по эксплуатации, Паспорт) - 1компл.



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам Пеленг можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы PELENG по всей России курьерскими службами и транспортными компаниями.



Рекомендуем посмотреть все дефектоскопы PELENG и принадлежности для ультразвукового контроля:

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

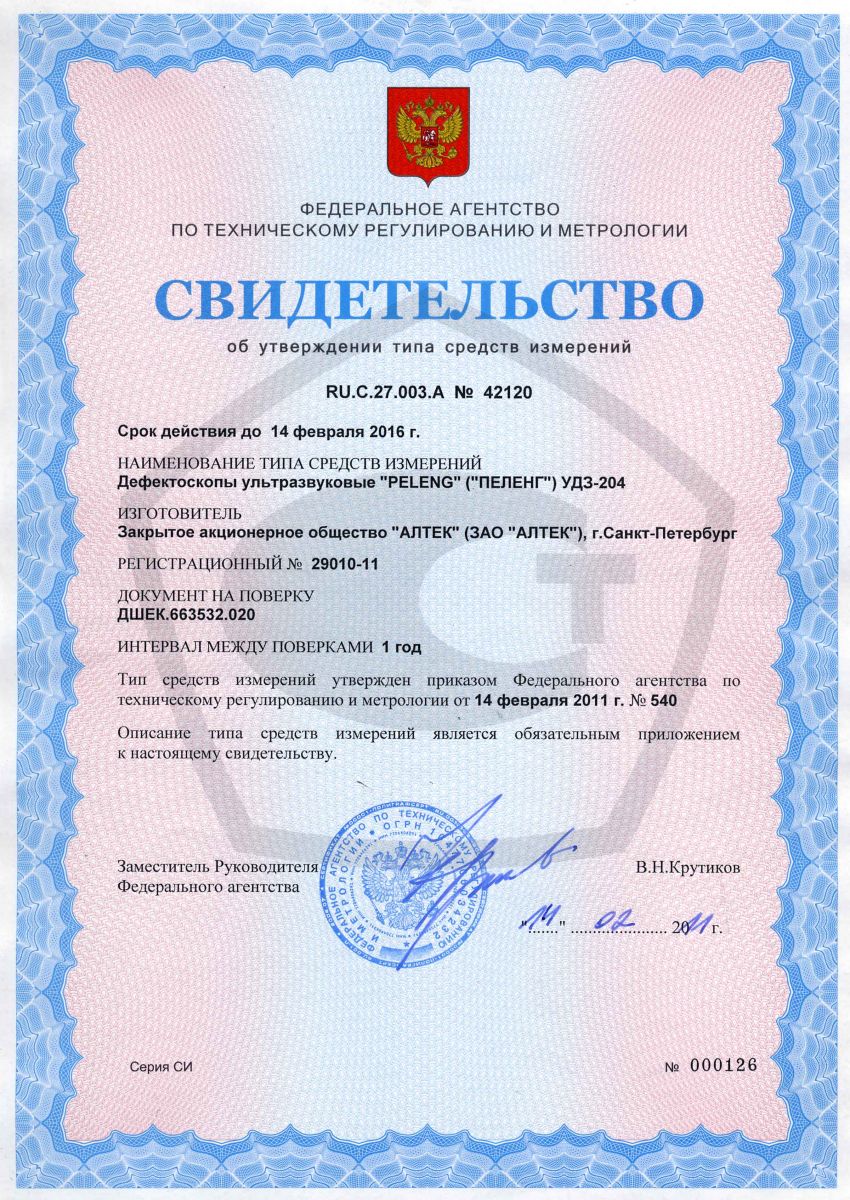

Свидетельство об утверждении типа средств измерений на дефектоскоп Peleng (Пеленг) УД3-204

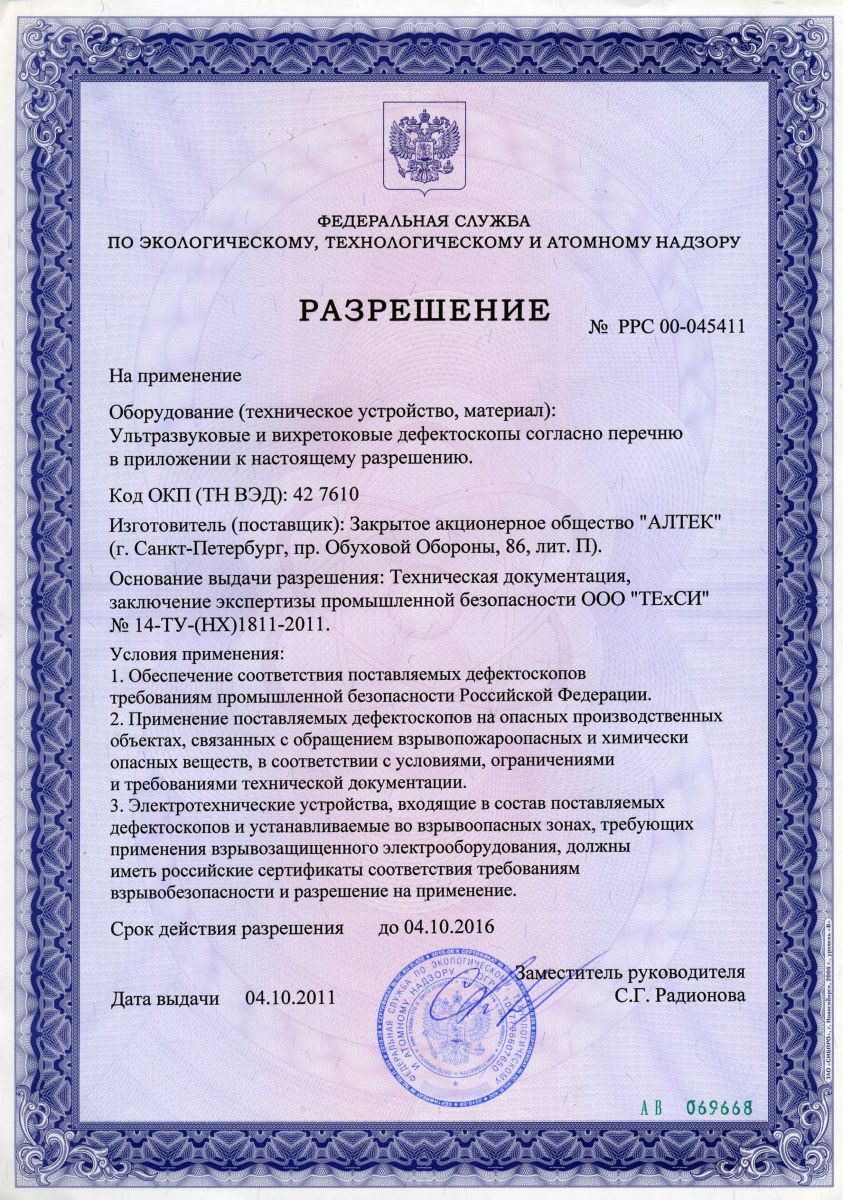

Разрешение РосТехНадзора

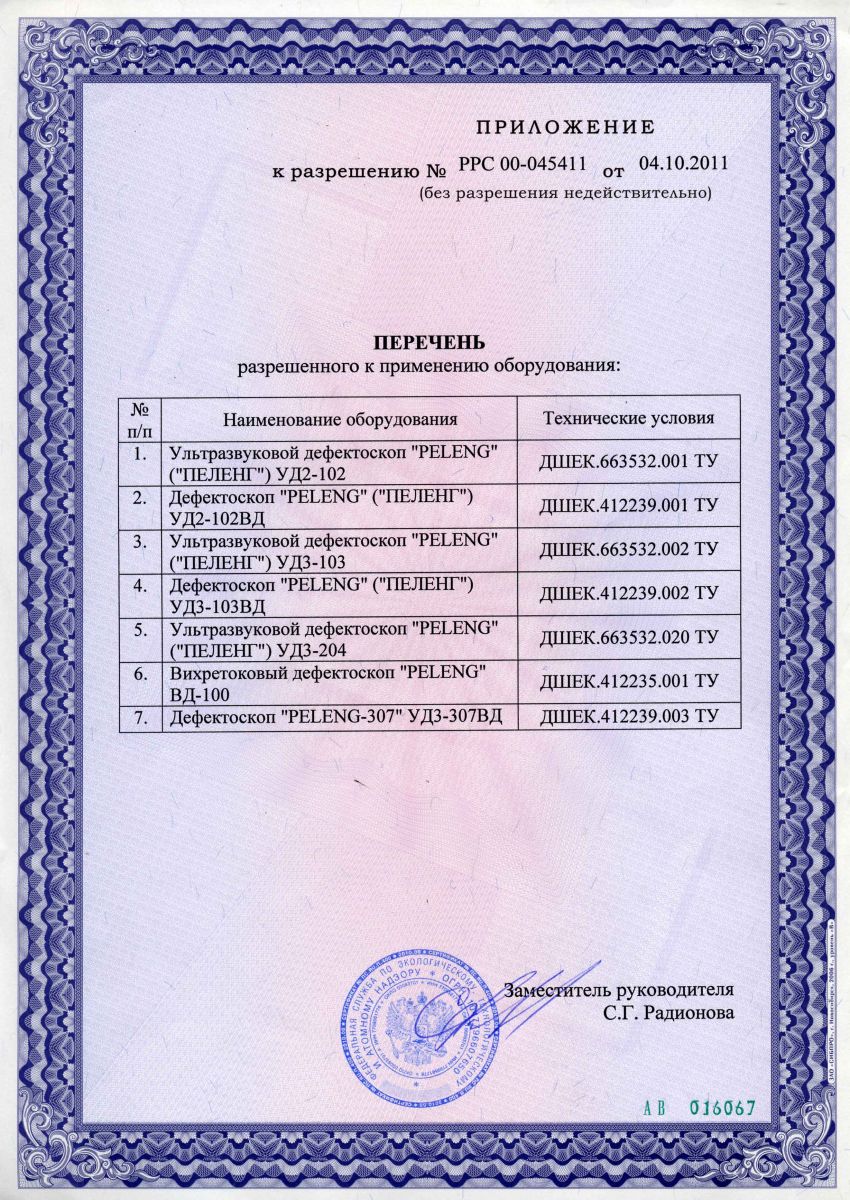

Разрешение РосТехНадзора (продолжение)

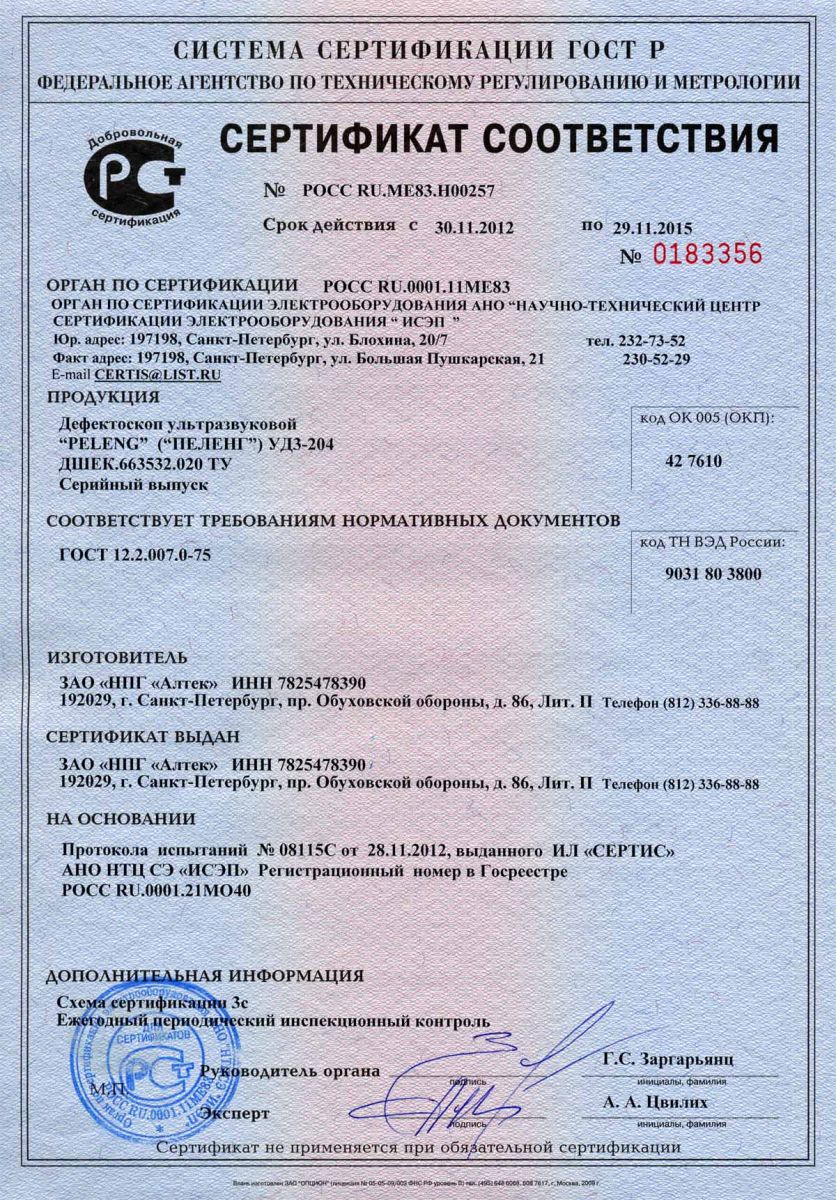

Сертификат соответствия

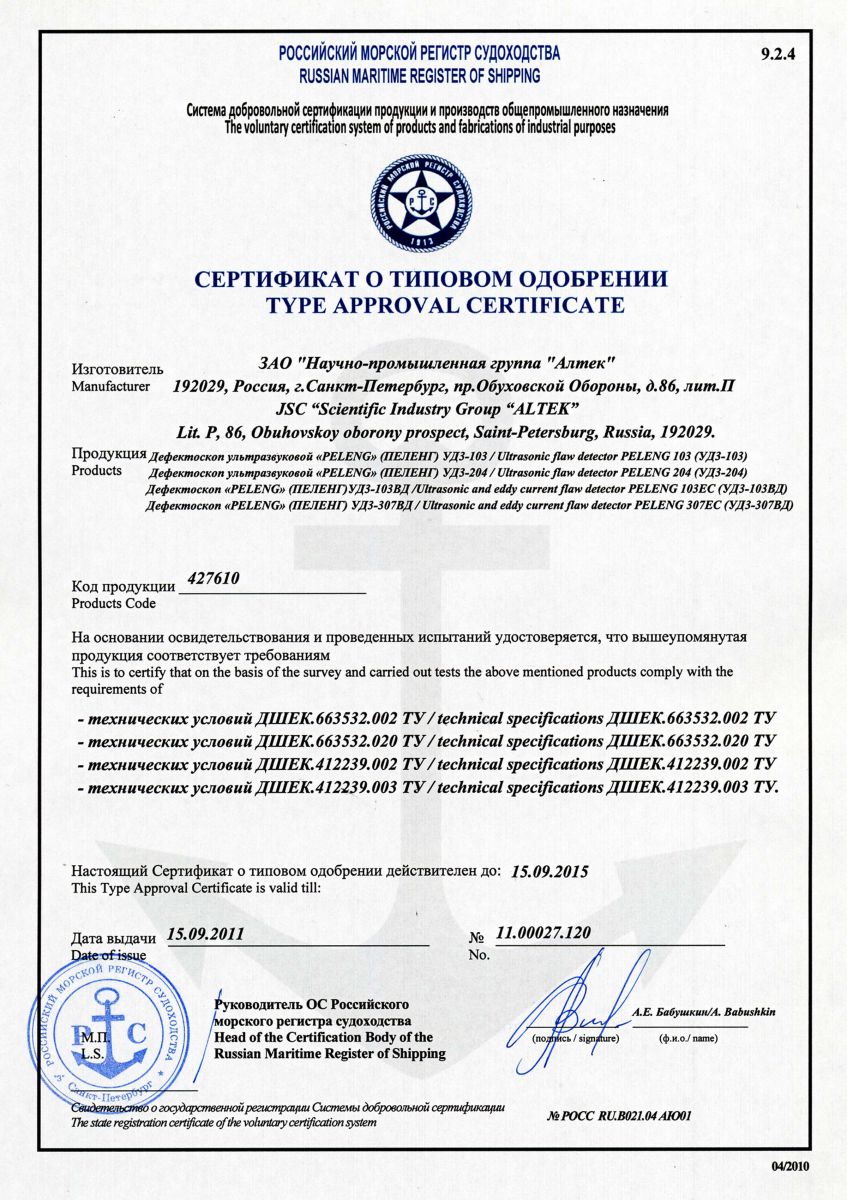

Сертификат о типовом одобрении Российского Морского Регистра Судоходства
