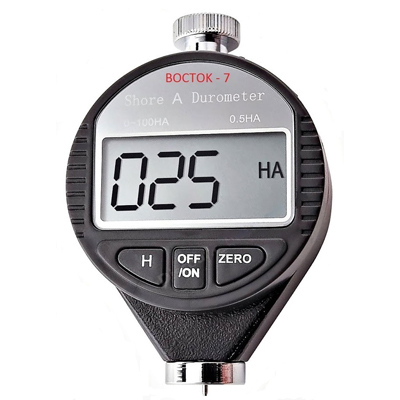

ТВР-A твердомер (дюрометр) Шора тип А компакт цифровой
Тип оборудования: Твердомер (дюрометр), измеритель твердости
Производитель: ВОСТОК-7
Серия: ТВР-A
Модель: ТВР-A твердомер (дюрометр) Шора тип А компакт цифровой
Описание: Прибор для измерения твердости материалов
ТВР-A твердомер (дюрометр) Шора тип А компакт цифровой внесен в Госреестр РФ
Гарантия на ТВР-A твердомер (дюрометр) Шора тип А компакт цифровой: 12 месяцев.
Назначение:

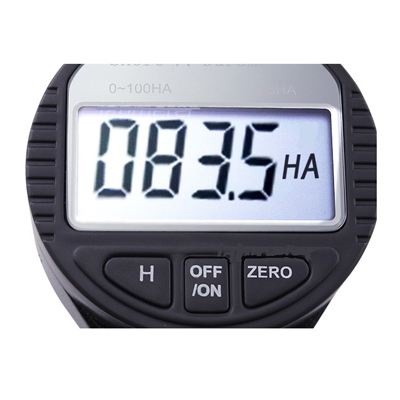

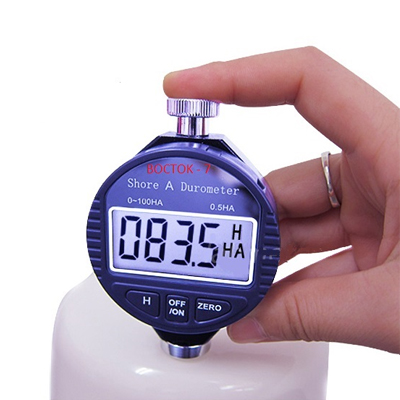

ТВР-A твердомер (дюрометр) Шора тип А компакт цифровой имеет компактную форму, с электронным дисплеем для лучшей визуализации результатов измерений и клавишей-фиксатором для фиксации измеренного значения при мгновенных измерениях твёрдости.
Для детального ознакомления со всеми возможностями твердомера рекомендуется скачать Паспорт из вкладки "Документация" - расположена правее от текущей вкладки "Описание".
Твердомер (дюрометр) модель ТВР-А предназначен для измерения твёрдости по шкале Шора тип А резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии в ГОСТ 24621-91 (ISO 868-85), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п. в соответствии со стандартами ГОСТ Р ИСО 7619-1-2009; DIN EN ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26.
ТВР-А является аналогом твердомера советских времён модели ТИР 2033.
При использовании штатива инструментального из дополнительной комплектации ТВР-А является механическим аналогом твердомера советских времён производства «Точприбор»: Прибор настольный ИТ 5078 для измерения твердости резины по Шору А.
В зависимости от способа приложении нагрузки твердомеры делятся на 2 категории:
1. Ручные твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в производственных и полевых условиях. Минусы: точность измерения сильно зависит от навыков оператора. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.
2. Механические твердомеры – нагружение производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность измерения, исключающая погрешность приложения нагрузки вручную. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях в вертикальном направлении вниз. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.
Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если результаты измерения ручным способом не удовлетворяют Вашим требованиям к точности измерений.
ВАЖНО! Не начинайте измерять твёрдость изделия пока не проверите точность измерений твердомера на мере твёрдости. Для выбора мер необходимой шкалы твёрдости и диапазона значений перейдите в Каталог товаров.
Технические характеристики твердомера:
|
Определение твёрдости при вдавливании методом Шора в соответствии с ГОСТ 263-75; ГОСТ 24621-91 (ISO 868-85); DIN53505, ASTM D2240, ISO R868 |
|
|
Диапазон показаний при цене деления шкалы твердомера равной 1 (шкалы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) |
10 … 90 HA |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) |
20 … 90 HD |
|
Погрешность, не более (шкалы А и D) |
±2 |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -40 °С…+45 °С |
|
Относительная влажность воздуха |
30 %…80 % |
|
Толщина контролируемого изделия, не менее: |
6 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера · В корпусе компакт · В корпусе универсал |
18 мм 16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) |
100.000 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5±0,01 мм |
|
Усилие пружины: · Твердомер тип А · Твердомер тип D |
750 кН 4450 кН |
|
Усилие/масса нагружения: · Твердомер тип А · Твердомер тип D |
12,5 Н 50 Н |
|
Предварительная и предельная нагрузки · Твердомер тип А · Твердомер тип D |
0,55 N … 8,05 N 0 … 44,5 N |
|
Масса твердомера · В корпусе компакт · В корпусе универсал |
0,13 кг 0,19 кг |
|
Габаритные размеры твердомера (В*Ш*Г) · В корпусе компакт · В корпусе универсал |
77*54*22 мм 109*60*26 мм |
|
Масса упаковочного футляра с твердомером · В корпусе компакт · В корпусе универсал |
0,2 кг 0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) · В корпусе компакт · В корпусе универсал |
33*127*73 мм 41*150*114 мм |
Комплект поставки твердомера:
Твердомер (типа А), в т.ч. батарейка (тип LR44) для цифровых моделей
Упаковочный футляр
Паспорт с отметкой о калибровке твердомера
Комплект мер твёрдости по шкале Шора (тип А или тип D)
Штатив испытательный для равномерного механического нагружения твердомера
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по твердомерам портативным можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для измерения твердости по всей России курьерскими службами и транспортными компаниями.
|
