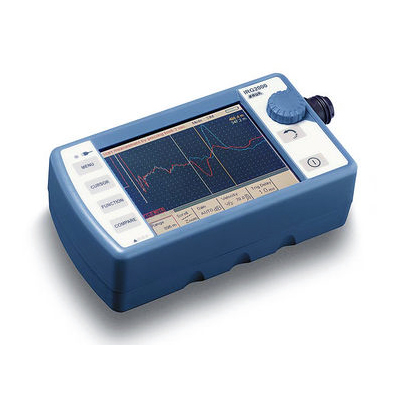

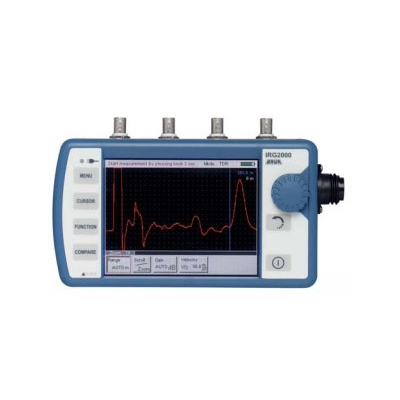

Рефлектометр IRG 2000
Тип оборудования: Рефлектометр
Производитель: BAUR, Австрия
Серия: IRG
Модель: IRG 2000
Описание: Прибор для локализации кабельных повреждений в сетях энергоснабжения
Гарантия на рефлектометр IRG 2000: 12 месяцев.
Назначение прибора:
Рефлектометр IRG 2000 представляет собой портативную, удобную в эксплуатации, однофазную систему предварительной локации неисправностей кабелей низкого, среднего и высокого напряжения по методу анализа отражённых импульсов (TDR). Данная система может также использоваться для определения неисправностей кабелей, находящихся под напряжением до 400В переменного тока. Другие методы определения мест повреждений доступны при использовании соответствующего устройства связи. Прибор позволяет проводить предварительную локацию неисправностей в кабельных сетях длиной до 65 км. IRG 2000 управляется посредством функциональных клавиш; программное обеспечение прибора имеет интерфейс на основе меню. Цветной ЖК-дисплей позволяет одновременно отображать до трёх эхограмм. Электропитание прибора осуществляется либо от поставляемых аккумуляторных батарей, либо от сети переменного тока.
Методы измерения:
- Рефлектометрия (TDR)
- Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) - расширение метода SIM с использованием устройства связи SA 32
- Импульсный токовый метод (ICM) - с устройством связи SK 1D
- Метод анализа затухания сигнала - с устройством связи CC1
Особенности рефлектометра IRG 2000:
Технические характеристики рефлектометра IRG 2000:
|
Выходное напряжение передаваемого (зондирующего) импульса |
10 … 60 В |
|
Длительность передаваемого (зондирующего) импульса |
40 нс …10 мкс |
|
Предельно допустимое напряжение |
400 В переменного тока (50/60 Гц) |
|
Чувствительность входного делителя |
0… 60 дБ |
|
Выходной импеданс |
10-250 Ом |
|
Измерительные диапазоны при v/2 = 80 мс/мкс |
0…65 км (0 – 213 000 футов) |
|
Частота квантовая |
200 МГц (период 5 нс) |
|
Разрешающая способность |
0,4 м (при v/2 = 80 м/мкс) |
|
Погрешность измерений |
0,2% |
|
Скорость распространения v/2 |
50 – 150 м/мкс |
|
Число запоминаемых в памяти эхограмм |
100 |
|
Цветной дисплей на жидких кристаллах LCD – тонкопленочный дисплей TFT |
320 х 240 пикселей. (121 мм х 92 мм, размер по диагонали 6 дюймов) |
|
Электропитание для работы и подзарядки аккумуляторных батарей |
100 … 240 В (50/60 Гц) |
|
Интервал времени непрерывной работы от аккумуляторных батарей |
Приблизительно 5 часов |
|
Интервал рабочих температур |
-20 … +50 °C |
|
Тип защиты IP54 |
Защита от брызг и пыли |
|
Габариты, мм |
220 х 130 х 75 |
Комплект поставки рефлектометра IRG 2000:
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по рефлектометрам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|
