Артикул: Акрон-02-1, Акрон-02-2, Акрон-02-3
|
Тип оборудования: ультразвуковой расходомер, расходомер жидкости
Производитель: Сигнур
Серия: Акрон
Модель: Акрон-02-1, Акрон-02-2, Акрон-02-3
Описание: ультразвуковой прибор для определения расхода жидкости в трубопроводах
Двухканальный ультразвуковой расходомер АКРОН-02 внесен в Госреестр средств измерений РФ
Двухканальный ультразвуковой расходомер АКРОН-02 предназначен для измерения и учета объемного расхода и суммарного количества звукопроводящих жидкостей в том числе сточных вод, протекающих в двух напорных трубопроводах одновременно. В состав двухканального ультразвукового расходомера АКРОН-02 входят электронный блок, а так же первичный преобразователь ПП-1, включающий в себя два ультразвуковых излучателя-приемника и устройство для их крепления на трубе.
Расходомер АКРОН-02 может быть использован для любых учетных операций, в том числе коммерческих.
Принцип действия расходомера АКРОН-02 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

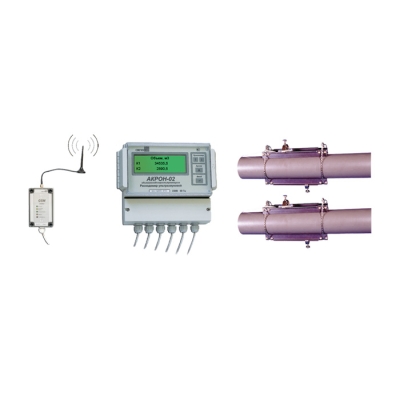

Расходомер включает в себя первичный преобразователь и электронный блок, соединенные радиочастотным кабелем. Преобразователь устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.
Технические характеристики расходомера АКРОН-02:
| Выходной сигнал расходомера - показания жидкокристалического дисплея. Дополнительно на дисплее может отображаться следующая информация:
|
|
| Дополнительный выходной сигнал |
|
| Возможность вывода информации на компьютер |
|
| Диаметр условного прохода, Dy, мм | 40 — 2000 |
| Верхние пределы диапазонов измеряемого расхода, Q, м3/ч | 8 — 40000 |
| Требования к прямым участкам | не менее 2Dy - до места установки ПП-1 и не менее 2 Dy - после места установки ПП-1 |
| Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу — после места установки): |
относительная при измерении объемного расхода ±2 относительная при измерении количества ±2 |
| Питание | 220 В; 50 ГЦ (12 В по спецзаказу) |
| Температура контролируемой среды, °С Температура воздуха, окружающего БЭ, °С |
от -10 до +150°С (до +120°С по спецзаказу) от -20 до +50°С |
| Срок службы | 6 лет |
Степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 – IP-65 по ГОСТ 14254.
Ультразвуковой расходомер c накладными излучателями АКРОН-02 выпускается в 3-х модификациях:
Комплекты поставки расходомеров Акрон-02
Состав расходомера АКРОН-02-1 двухкорпусной:
Состав расходомера АКРОН-02-2 двухканальный:
Состав расходомера АКРОН-02-3 двухлучевой:
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по ультразвуковым расходомерам жидкости можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем ультразвуковые приборы для измерения расхода жидкости по всей России курьерскими службами и транспортными компаниями.
|

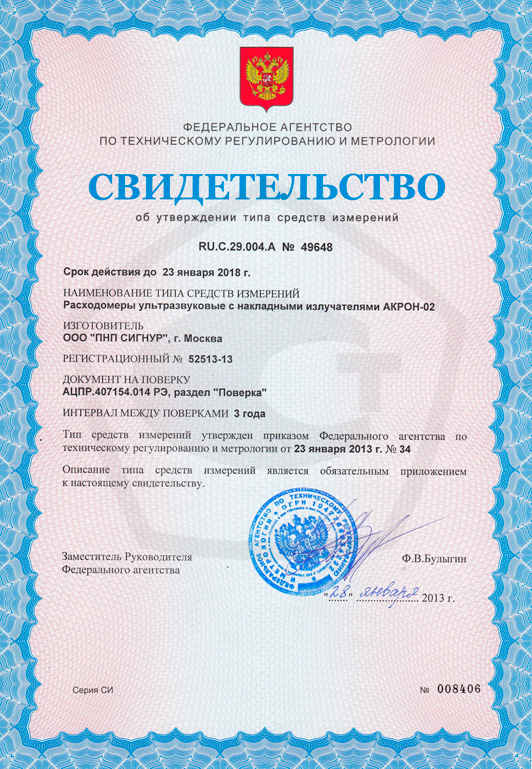

Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
