| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|

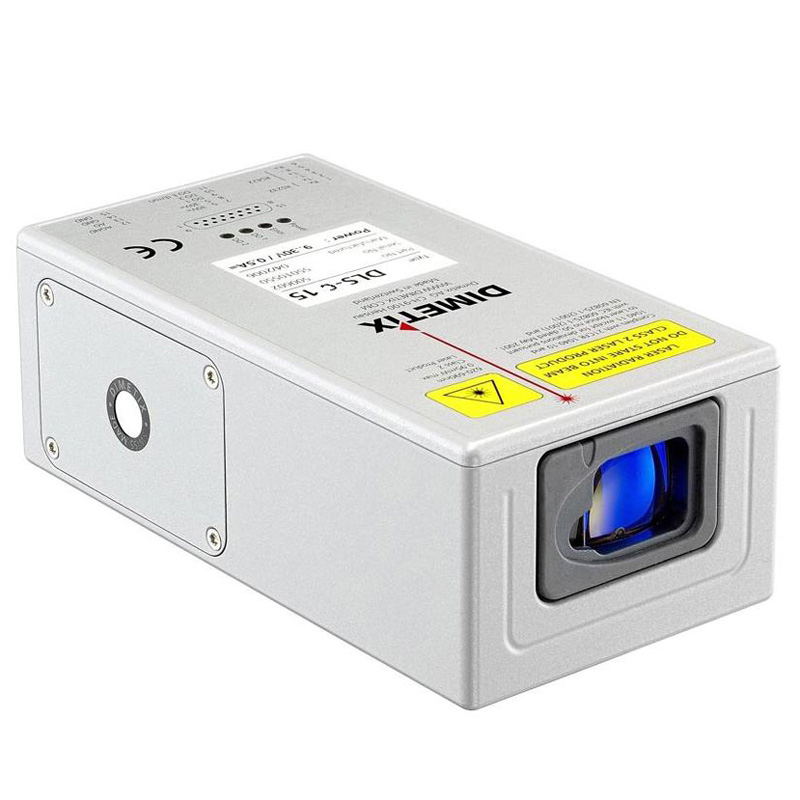

Промышленный лазерный дальномер серии DLS использыется для измерения расстояний, удаления до объекта и сканирования объектов в промышленности. С помощью данного прибора вы можете проводить измерения уровня заполнения бункеров, определять позицию подвижных объектов и конструкций, толщину валов и роликов и передавать все полученные данные на компьютер для организации автоматического управления процессами или для прямого подключения к блокам SPS. Области применения данной системы многообразны.
Лазер закрепляется стационарно с помощью 4-х болтов M4и работает от промыленной сети (9 - 30 В пост. ток). Для выполнения измерений прибор должен быть подключен к компьютеру или другой системе управления. Возможна одновременная интеграция сразу 10 приборов в единой сети. Передача данных выполняется с помощью аналогового или цифрового сигнала.
При подключении прибора к блоку SPS, участие компьютера в процессе управления исключается. Основным условием является наличие у блока SPS порта типа RS-232 или RS-422.
Диапазон измерений от 0,05 до 500 м
Серийный порт RS-232. В качестве опции предлагается RS-422
Программируемый аналоговый выход 4...20 мА
Возможность объединения в единую систему до 10 модулей
Прибор может использоваться как внутри помещений, так и в уличных условиях
Прост в установке и обслуживании
Прочный корпус, удропрочный, виброзащищенный, класс защиты IP 65
Очень легкий (670 гр.)
Не требует собственного дисплея
Не требует клавиатуры
Измеряет расстояния и удаление до объекта при любой погоде
Литой алюминиевый корпус
Класс лазера: 2М (<0,95 >
Внешние воздействия. Влияние цели на точность измерений
- Возможно измерение расстояний до любых непрозрачных объектов. Качественные результаты на прозрачных объектах исключаются.
- Гладкие, ровные цели с хорошим коэффициентом отражения обеспечивают наилучшее качество измерений и высокую скорость получения результатов в сравнении с неровными, шероховатыми целями.
- Шероховатые поверхности являются причиной увеличения времени реакции (0,3 - 4 s).
- Если между целью и источником излучения находится повышенная концентрация пыли или взвешенных веществ происходит снижение точности и увеличение времени реакции.
- Возможно измерение расстояния до подвижных объектов.
|
Технические характеиристики |
|
|
Диапазон измерений |
0,05 ... 65 м на естественных поверхностях 0,05 ... 500 м при использовании лазерной мишени |
|
Типичная точность Максимальная точность |
DLS-C 15: ±1,5 мм |
|
Разрешение |
0,1 мм |
|
Время реакции |
0,2 сек ... 4 сек при единичных измерениях 0,15 сек при продолжительных измерениях |
|
Тип лазера |
Класс II (620 ... 690 нм) |
|
Соотношение диаметра лазерной точки Ø - в мм на удалении (в метрах) |
6 мм @ 10 м, 30 мм @ 50 м, 60 мм @ 100 м |
|
Порт |
RS232 иRS422 |
|
Выход |
0/4 ... 20 мА |
|
Программное обеспечение PC |
в комплекте |
|
Питание |
внешнее 9 ... 30 В пост. ток. |
|
Потребление энергии |
max. 140 мА при 24 В |
|
Температурный диапазон |
-10 ... +50 °C при единичных измерениях -10 ... +45 °C при продолжительных измерениях |
|
Температура хранения |
-40 ... +70 °C |
|
Дисплей |
индикация с помощью 4-x светодиодов LED |
|
Крепление |
с помощью 3-x болтов M4 |
|
Класс защиты |
IP 65 |
|
Корпус |
алюминий |
|
Размеры |
152 x 80 x 54 мм |
|
Вес |
670 гр. |
|
Примеры применения |
||||
|
||||
|
Стабильность результатов измерения |
||||
|
Точность результатов измерения лежит в диапазоне от ±3,0 - ±1,5 мм со статистическим распределением 95% (см. схему).Некоторые факторы и условия применения негативно влияют на результаты измерений:- Измерение расстояния в условиях высоких температур (> + 50 °C)- Измерение на полированных поверхностях (к примеру, на полированных стальных цилиндрах) |
|
|||
Лазерное излучение и техника безопасности
Класс опасности лазерного излучения прибора - 2М. Лазеры данного класса работают в видимом диапазоне излучения и имеют минимальную мощность. Лазеры не могут вызвать раздражение кожных покровов, а для защиты глаз достаточно простого мигательного рефлекса.
Подключение дальномера:
|
|
|
|
|
|
|
Этот кабель обеспечивает надежное подключение сенсора DLS-B к интерфейсу типа RS422. Кабель обеспечивает надежное герметичное подключение (IP65) |
Комплект поставки
1 промышленный лазерный дальномер DLS-C15 в комплекте с программным обеспечением, руководство пользователя на русском языке (Внимание! при заказе обязательно заказывайте кабель типа RS232 или RS422 для подключения прибора)
Опции
- Кабель RS232- или RS422 (в зависимости от заказываемого типа кабеля на приборе устанавливается соответсвующий интерфейс)
- Класс защиты интерфейса IP65, обеспечивает герметичное подключение кабеля
- Лазерные очки
- Наклеиваемые цели для больших дистанций
|

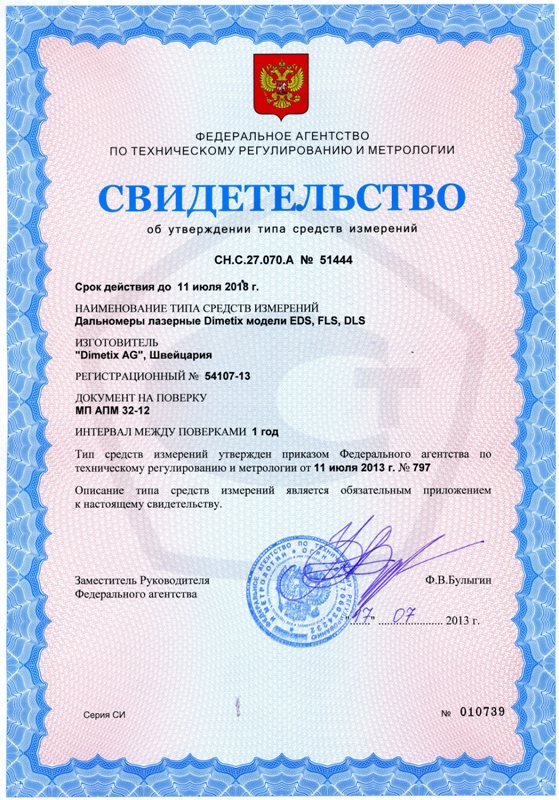

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
