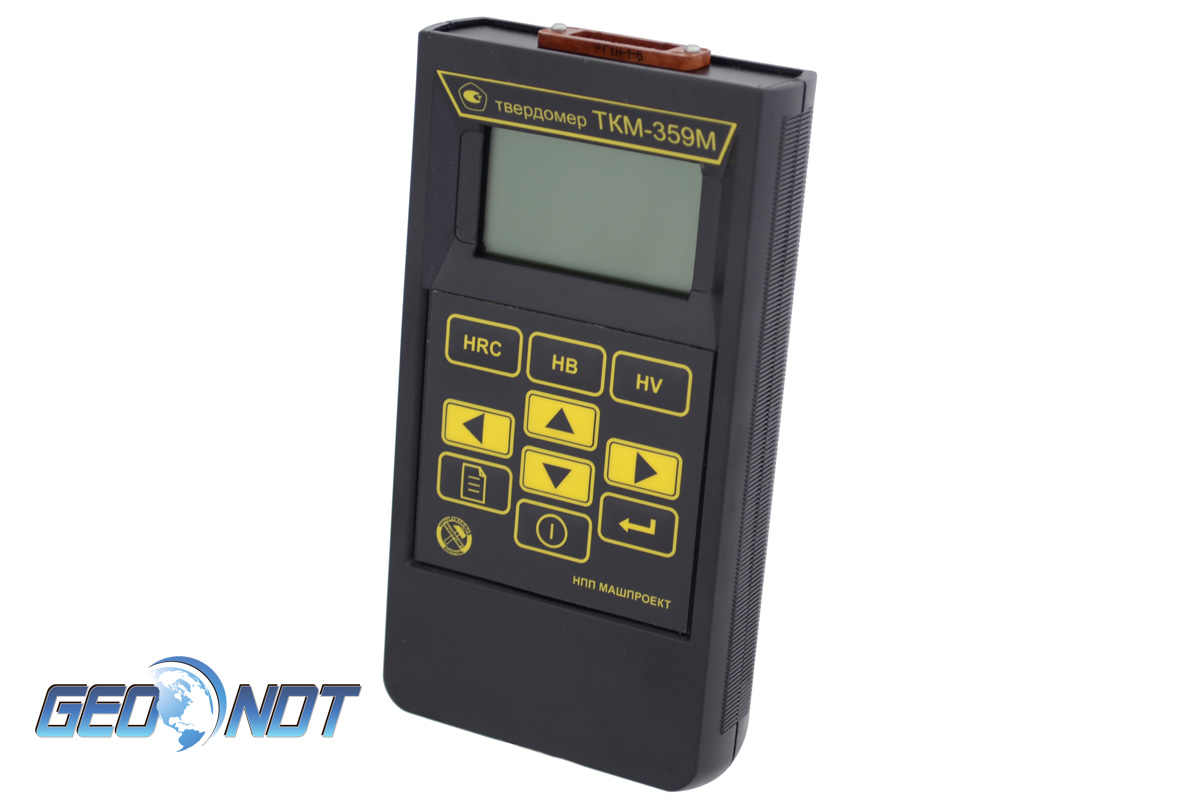

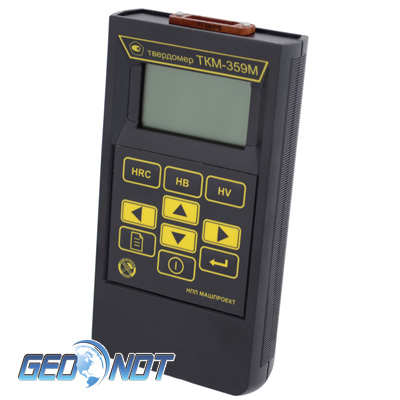

Динамический твердомер ТКМ-359М

Динамический твердомер ТКМ-359М
/images/all/3/63/big/img_5.jpg
jijijij

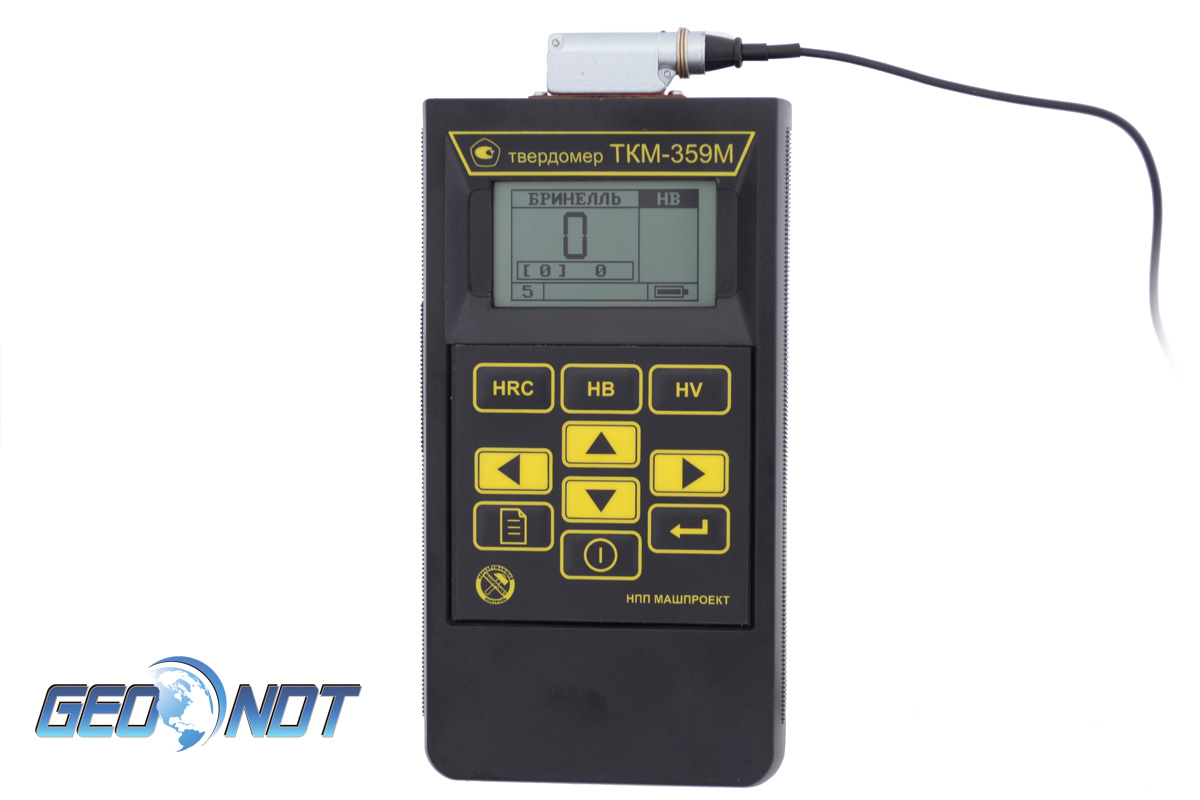

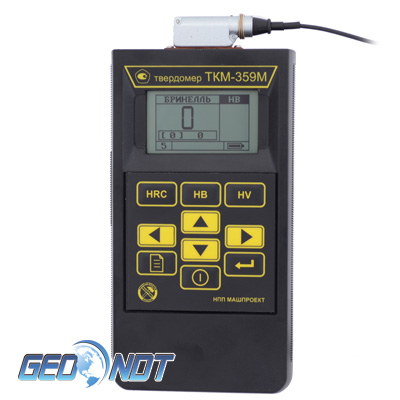

Динамический твердомер ТКМ-359М с включенным экраном
/images/all/3/63/big/img_14.jpg
Динамический твердомер ТКМ-359М с включенным экраном

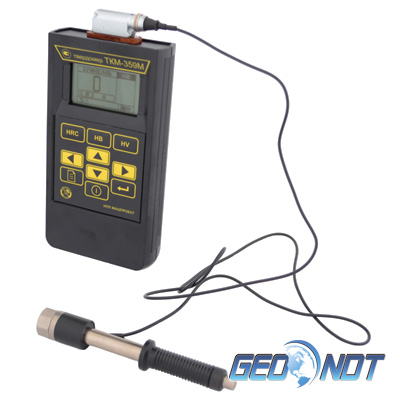

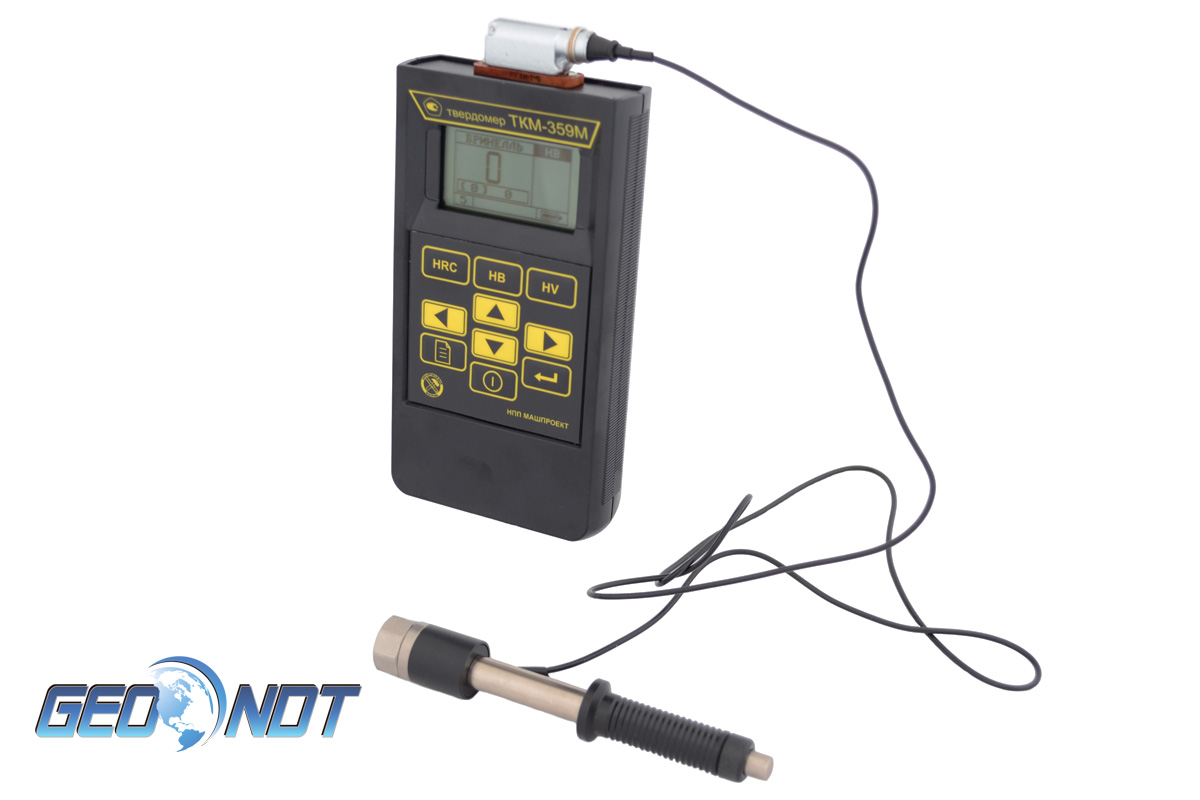

твердомер ТКМ-359М с датчиком
/images/all/3/63/big/img_16.jpg
1

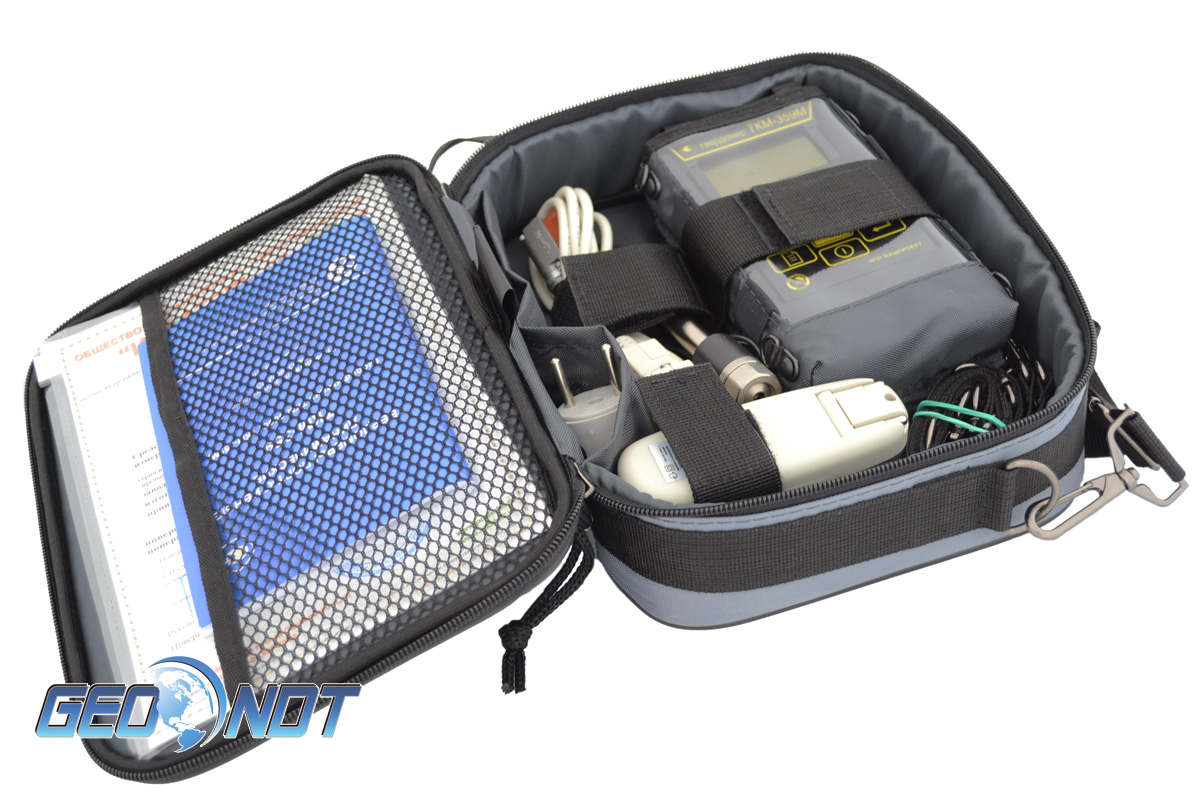

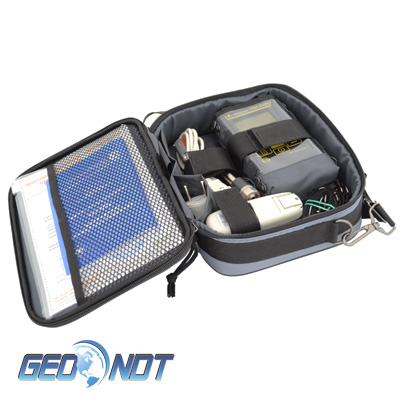

ТКМ-359М в сумке для переноски
/images/all/3/63/big/img_18.jpg
1

Посмотреть фотографии в высоком разрешении

Твердомер ТКМ-359М в сумке для переноски

ЦЕНА: 79 353 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Машпроект

Россия

Артикул: ТКМ-359М

	В наличии!
	Бесплатная доставка
	Гарантия: 3 года
	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 4.22MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Портативный динамический твердомер ТКМ-359М для измерения твердости металлов

Назначение прибора:

Легкий переносной динамический твердомер ТКМ-359 применяется для оперативного измерения твердости металлов, контроля качества термообработки, закалки ТВЧ, оценки механической, прочности. Реализует измерения в основных стандартизованных шкалах твердости - HRC, HB, HV, шкалах HRA, HRB, HSh и σв (предел прочности на разрыв пересчет по ГОСТ 22791-77, для сталей перлитного класса). Твердомер ТКМ-359 предназначен для применения в полевых, цеховых и лабораторных условиях.

Принцип действия твердомера ТКМ-359 - динамический. Твердомер работает по методу Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

ТКМ-359М выполняет контроль твердости:

углеродистых и конструкционных сталей с использованием дополнительных калибровок,
поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),
изделий сложной конфигурации (зубьев шестерен, труб, валов),
тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

Отличительные особенности конструкции динамического твердомера ТКМ-359М:

Легкий прочный малогабаритный корпус обеспечивает удобство пользования прибором в цеховых условиях.
Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
Графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
Гибкая организация памяти.
Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
Программирование:

- дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Твердомер ТКМ-359М обладает следующими преимуществами:

Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
Возможность идентификации материалов в заготовительном производстве.
Малая чувствительность к кривизне изделия и шероховатости поверхности.
Контроль характера изменения твердости по поверхности изделия.
Контроль «объемной твердости».
Измерение твердости в труднодоступных местах.
Пространственное положение датчика не влияет на результат измерения.
Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
По желанию Заказчика - оснащение дополнительными сменными датчиками с различными габаритами,
жесткостью пружины, твердостью индентора и позиционирующей насадкой.

Технические характеристики динамического твердомера ТКМ-359М:

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Диапазон измерений твердости по основным шкалам:
по Бринеллю	90- 450 HB
по Роквеллу C	20 - 70 HRC
по Виккерсу	240 - 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда
по Бринеллю
в диапазоне (90...150) НВ	±10 НВ
В диапазоне (150...300) НВ	±15 НВ
В диапазоне (300...450) НВ	±20 НВ
по Роквеллу С	±2 HRC
по Виккерсу
в диапазоне (240...500) HV	±15 HV
в диапазоне (500...800) HV	±20 HV
в диапазоне (800...940) HV	±25 HV
Диаметр площадки на поверхности изделия для установки датчика	от 7 мм на плоскости
Число замеров для вычисления среднего значения	1–20
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения	3
Время одного замера твердости	2 сек.
Емкость памяти результатов измерений	6000
Число шкал, программируемых пользователем	3
Число возможных дополнительных калибровок к шкалам твердомера	по 3 для каждой шкалы
Максимальное количество именных блоков результатов измерений, создаваемых в памяти	30
Сигнализация о выходе результата измерения за допустимые границы	нет
Связь с компьютером	RS-232C
Питание	LI-ion аккумулятор
Размеры электронного блока твердомера	150x81x31 мм
Масса электронного блока твердомера	300 г
Масса датчиков не более	300 г
Диапазон рабочих температур	-15 ... + 35 °С
Гарантийный срок эксплуатации	не более 30 мес. с даты выпуска
Межповерочный интервал твердомера	1 год

Характеристика датчиков к твердомерам серии ТКМ-359

Тип датчика	Длина, мм	Диаметр, мм	Рекомендуемая масса/толщина/шероховатость контролируемого изделия	Применение	Примечание
«D»	138	21	3 кг/6 мм/Ra 3,2	Решение основной массы задач контроля.	Штатный датчик.
«E»	138	21	3 кг/6 мм/Ra 3,2	Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости.	Используется в случае невозможности применения УЗ твердомера ТКМ-459.
«G»	200	29	6 кг/55 мм/Ra 7,2	Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм.	*Энергия удара увеличена в 10 раз. Допускается использование только на твердости менее 450 НВ.

*По сравнению со стандартным датчиком тип «D».

Требования к контролируемому изделию:

Масса более 5 кг, толщина более 6 мм	дополнительная подготовка не требуется
Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм	дополнительная подготовка не требуется
Остальные изделия	изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика

Режимы работы твердомера ТКМ-359М

Режим измерения	Отображение результатов измерений	Применение
по основным шкалам	основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV	измерение твердости основной массы контролируемых изделий
с использованием дополнительных калибровок к основным шкалам	по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)	контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем)	шкалы программируются самим пользователем	решение специальных задач

Обработка результатов в памяти прибора

Автоматический отброс результатов, некорректно проведенных замеров.
Вычисление среднего значения, среднеквадратичного отклонения.

Комплект поставки прибора:

Электронный блок твердомера ТКМ-359М	v
Аккумулятор (заранее установлен в прибор)	v
Датчик тип «D» (штатный)	v
Зарядное устройство	v
Диск с программным обеспечением	v
Руководство по эксплуатации (совмещенное с паспортом)	v
Свидетельство о поверке (или отметка в РЭ)	v
Кабель для подключения к ПК	v
Защитный чехол	v
Манжета для фиксации прибора в чехле на руке оператора	v
Ремень для фиксации прибора в чехле на груди оператора	v
Сумка для безопасной переноски и хранения	v

Дополнительные принадлежности к твердомеру

Сменные датчики для выполнения различных задач.
Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм.
Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75).
Соединительные кабели.
Запасные аккумуляторы.
Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.

*Внимание! При заказе только датчика твердомер должен направляться на дооснащение и юстировку.

Технические характеристики и комплект поставки твердомера могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по динамическим твердомерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения твердости по всей России курьерскими службами и транспортными компаниями.

ЗАДАТЬ ВОПРОС

Сертификаты

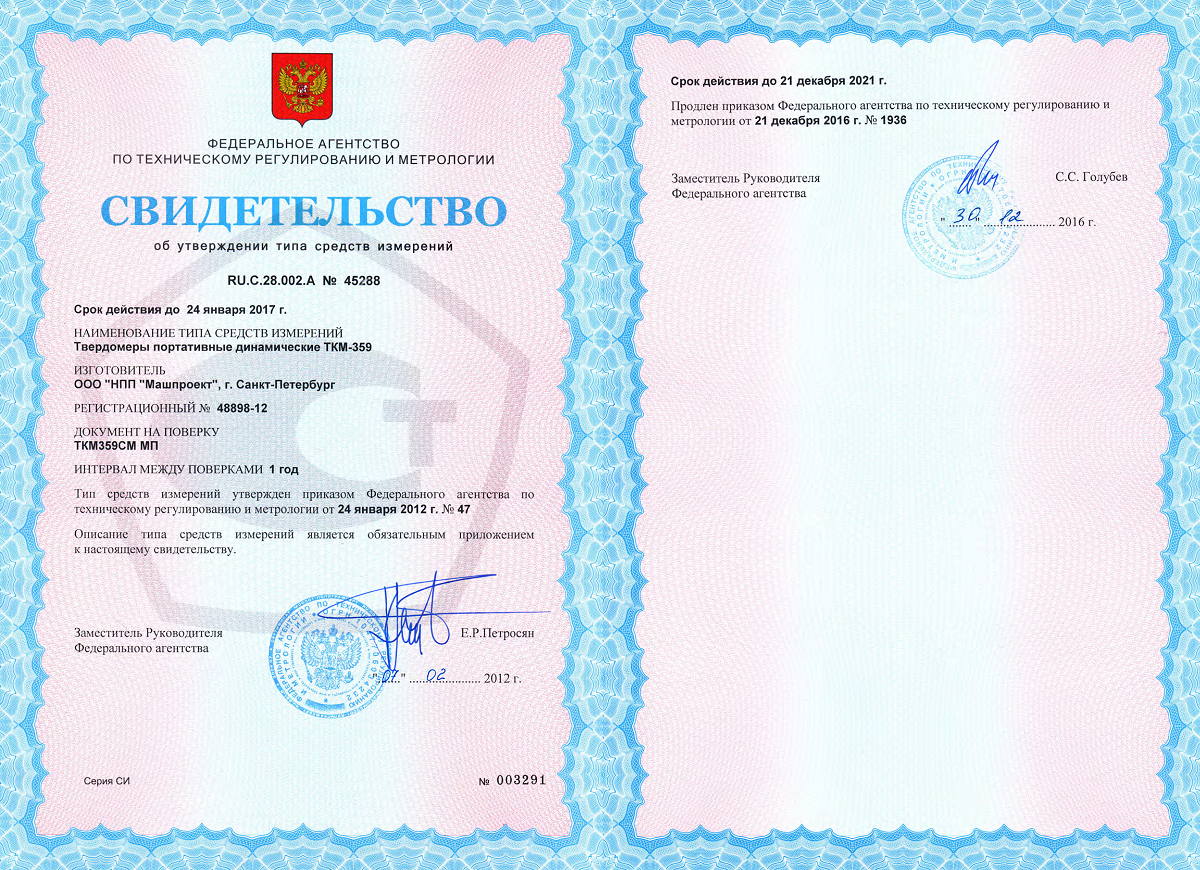

Свидетельство об утверждении типа средств измерений на твердомеры портативные динамические ТКМ-359

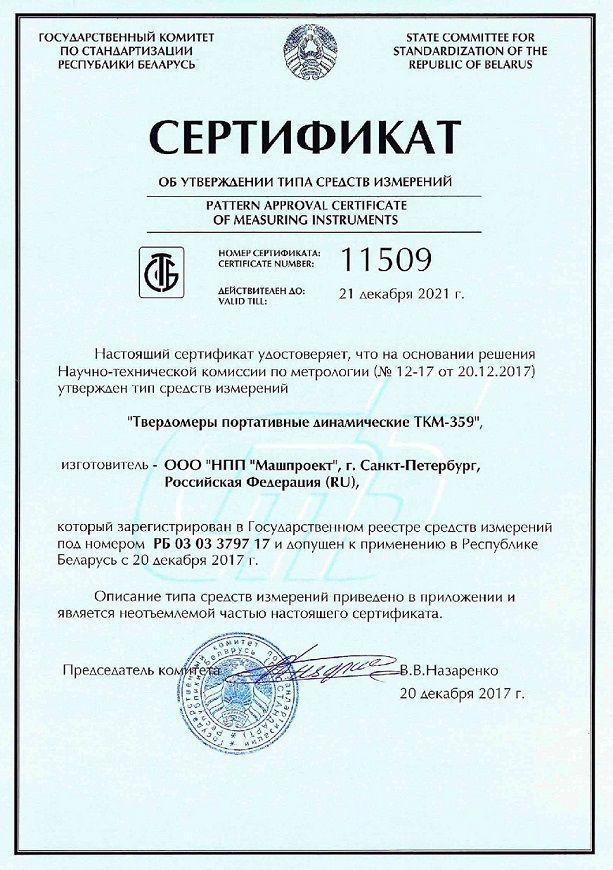

Сертификат об утверждении типа средств измерений РБ на динамический твердомер ТКМ-359
