Ультразвуковой дефектоскоп USM 25S

  • Ультразвуковой дефектоскоп USM 25S

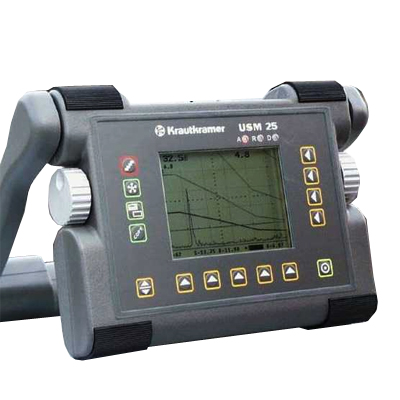

    /images/all/3/677/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп USM 25S

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Krautkramer


Страна производитель: Германия Германия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Малогабаритный ультразвуковой дефектоскоп USM 25S Krautkramer

Тип оборудования: ультразвуковой дефектоскоп

Производитель:KrautkramerGEInspectionTechnologiesGmbH, Германия
Серия:
USM 25
Модель:
USM 25S

Описание: Высокочастотный ультразвуковой прибор для поиска дефектов в металле и в других однородных материалах

Гарантия на ультразвуковой дефектоскоп USM 25S: 1 год.

Назначение ультразвукового дефектоскопа USM 25S

Ультразвуковой дефектоскоп USM 25 Sпредназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале при контроле по международным стандартам.

Небольшой, компактный высокоэффективный микропроцессорный дефектоскоп USM 25S. Дополнительно к функциям USM 25DAC дефектоскоп USM 25S имеет функцию электронных АРД-шкал для наиболее распространенных типов преобразователей.

Отличительные особенности ультразвукового дефектоскопа USM 25S

  • малый вес и небольшие размеры;
  • контрастный, яркий, четко читаемый при всех условиях освещения ЖК-индикатор с большим углом обзора;
  • легко усваиваемая концепция управления прибором с использованием двух вращающихся ручек;
  • измерение толщины с точностью до 0,01 мм, измерение координат дефектов при работе с наклонными преобразователями;
  • встроенная память и интерфейс RS 232;
  • USM 25 DAC, USM 25S - оценка допустимости дефектов по кривой амплитуда - расстояние или работа с ВРЧ; USM 25S - встроенные электронные АРД-диаграммы для наиболее распространенных типов преобразователей и с возможностью построения их для любого типа совмещенного преобразователя;
  • дополнительная функция встроенной памяти UM 27D для запоминания до 5000 результатов измерения толщины и до 500 изображений сигналов с разбивкой на объекты с числом до 100;
  • два независимых стробирующих импульса с запуском строба В от сигнала в стробе А (например, при синхронизации с сигналом от поверхности);
  • лупа времени (для обоих стробирующих импульсов);
  • индикация сигналов как радиоимпульсов в диапазоне до 50 мм (по стали);
  • режим сравнения - наложение существующей последовательности отраженных сигналов на ранее запомненную (аналогично USD 15);
  • полуавтоматическая калибровка по двум точкам;
  • USM 25 DAC и USM 25 S - простое формирование кривой амплитуда-расстояние (АРК), введение обозначения ее во время записи, дублирование до 4-х кривых с заданием интервала между ними;
  • внутренняя память - 200 блоков данных c изображением на экране;
  • новая концепция отображения настройки прибора: настройка - каталог настройки;
  • отсутствие двузначности функциональных клавиш - за счет введения 3-его уровня управления (двойное значение клавиш только в меню АРД и в меню АРК в USM 25 DAC и USM 25 S);
  • задаваемый режим печати для конкретного вида документирования: изображение отраженных сигналов, сообщение, выбранный результат измерения, каталог функций, запоминание блока данных и номер блока данных с автоматическим изменением номера:
  • свободно конфигурируемая строка измеренных значений;
  • расширенный список языков диалога;
  • предварительная установка контрастности ЖК-индикатора при включении с учетом температуры окружающей среды;
  • включение и выключение подсветки при повторном нажатии клавиши.

Технические характеристики ультразвукового дефектоскопа USM 25S

Частотный диапазон

USM 22B: 0,5 - 15 МГц
USM 22L: 0,1 - 10 МГц (три поддиапазона)
USM 25: 0,5 - 20 МГц (0,5 - 4 МГц, 2 - 20 МГц, 0,8 - 8 МГц, три поддиапазона)

Диапазон калибровки по глубине

мин. 0 - 2,5 мм + 10%
макс. 0 - 9999 мм + 10%
USM 22B: 0 - 1420 мм + 10%

Задание скорости звука

1000 - 15000 м/с, плавно через 1 м/с

Смещение сигналов

- 10 до 1024 мм

Регулировка усиления

0 - 110 дБ ступенями 0,5;1;2;6;12 (0 - блокировка изменения усиления)
USM 25: плавно в пределах 4 дБ

Частота следования импульсов

8 - 1000 Гц, регулируемая
USM 22B: 300 Гц, нерегулируемая 400 Гц

Форма представления эхо-сигналов

двухполупериодное детектирование
USM 25: дополнительно - детектирование по положительной или отрицательной полуволне, ВЧ-сигнал

Отсечка

0 - 80% высоты шкалы экрана

Оценка параметров эхо-сигналов

измерение пути прохождения и разницы расстояний по фронту сигнала, измерение амплитуды сигналов в % от высоты экрана
USM 25: дополнительно - глубина залегания и расстояние до проекции дефекта на поверхность, измерения по фронту или пику сигнала,
USM 25 DAC, USM 25 S - амплитуда в дБ относительно кривой,
USM 25 S дополнительно в % или как диаметр дискового отражателя относительно кривой

Индикатор

ЖК-индикатор, 96 х 72 мм, 320 х 240 точек

Интерфейс

RS 232, ввод и вывод данных

Выходные сигналы USM 25

синхронизация, срабатывание АСД

Встроенная память

USM 22: 100 блоков параметров настройки, включая изображение
USM 25: 200 блоков параметров настройки, включая изображение, комментарий, просмотр изображения, каталог

Питание

от 4 никель-кадмиевых аккумуляторов, сухих батарей или от сети

Размеры (ШхВхГ)

245 мм х 265 мм х 46 мм

Масса

1,6 кг с никель-кадмиевыми аккумуляторами

Ультразвуковой дефектоскоп USM25 S/ поверка ультразвукового дефектоскопа USM25S/ Krautkramer USM25S / Производитель ультразвукового дефектоскопа USM 25 SKrautkramerGE Inspection Technologies GmbH / дефектоскоп USM 25S / ультразвуковой дефектоскоп Krautkramer / датчик для дефектоскопа USM 25S / руководство по эксплуатации USM 25S / Паспорт на дефектоскоп USM 25S / дефектоскоп USM 25 SKrautkramer / Крауткрамер / Руководство по эксплуатации дефектоскопа USM 25S / Сертификат на ультразвуковой дефектоскоп USM 25 S/ Преобразователь для дефектоскопа USM 25S / кабель для дефектоскопа USM 25 S/ свидетельство о поверке на дефектоскоп USM 25S / Аккумулятор для дефектоскопа USM 25 S / Прибор USM 25S
