Ультразвуковой дефектоскоп SiteScan D-10 / ультразвуковой дефектоскоп D-20 SONATEST

  • Ультразвуковой дефектоскоп SiteScan D-10 / ультразвуковой дефектоскоп D-20 SONATEST

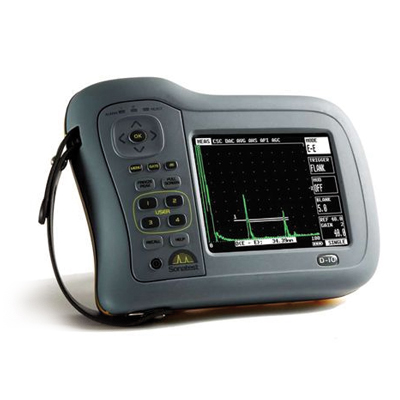

    /images/all/3/690/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп SiteScan D-10 / ультразвуковой дефектоскоп D-20 SONATEST
  • Ультразвуковой дефектоскоп SiteScan D-10

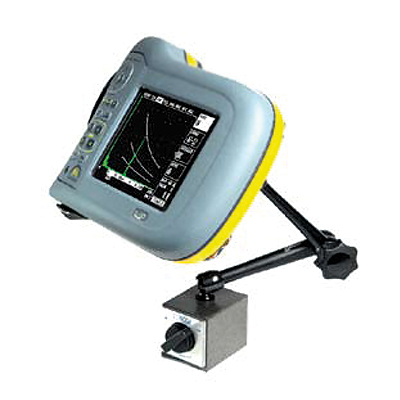

    /images/all/3/690/big/img_14.jpg

    Ультразвуковой дефектоскоп SiteScan D-10

    Ультразвуковой дефектоскоп SiteScan D-10

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonatest


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковой дефектоскоп SiteScan D

Тип оборудования: Дефектоскоп ультразвуковой
Производитель:
Sonatest Ltd., Великобритания

Серия дефектоскопов:
SiteScan D
Модели дефектосопа: SiteScan D-10 и SiteScan D-20

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах

Сертификаты на дефектоскоп SiteScan D:

- Ультразвуковой дефектоскоп SiteScan D-10 и SiteScan D-20 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.

Методика поверки дефектоскопа: По стандарту EN12668.

Гарантия на дефектоскопы SiteScan D-10 и SiteScan D-20: 24 месяца.

Дефектоскоп SiteScan D

В течение более 20 лет SiteScan ассоциируется с высоконадёжными дефектоскопами для ультразвукового контроля, и дефектоскопы новой серии продолжают эту традицию. Дефектоскопы SiteScan D обеспечивают высокую производительность контроля благодаря развитым функциям и удобству пользовательского интерфейса. Общепризнанное удобство в эксплуатации предыдущего поколения дефектоскопов серии SiteScan дополнено колесом прокрутки меню, обеспечивающим быстрый доступ к часто используемым функциям. Структура меню дефектоскопа позволяет быстро решать задачи контроля и формирует навыки становящиеся второй натурой.

Дефектоскоп SiteScan D-10 оснащён широкополосным усилителем совместимым с широким ассортиментом преобразователей, а модель дефектоскопа D-20 имеет несколько узкополосных усилителей повышающих производительность контроля. Аналоговый характер высококачественного широкополосного усилителя обеспечивает детализацию необходимую для выявления дефектов в виде отверстий и трещин и имеет разрешение достаточное для идентификации слабых сигналов.

Области применения дефектоскопов SiteScan D: контроль сварных швов, выявление коррозии, контроль малогабаритных отливок, поковок и поиск расслоений материала.

Технические характеристики дефектоскопов SiteScan D-10 и D-20

Диапазон развертки: 5-5 000 мм по стали. Плавная регулировка с шагом 10 мм или 1 мм.

Установка скорости: 1 000-9 999 м/с.

Ноль преобразователя: 0-999.999 мкс.

Задержка развёртки: Калиброванная 0-5 000 мм с шагом 0,05 мм (диапазон по стали)

Усиление: 0-110 дБ. Регулировка с шагом 0.5, 1, 2, 6, 10, 14 и 20 дБ

Режимы работы: Совмещённый и раздельный

Стробы: Старт и ширина регулируются на всю ширину диапазона, амплитуда регулируется от 0 до 100% высоты экрана с шагом 0,5%. Положительная логика работы порогов со звуковой и светодиодной сигнализацией.

Режимы измерений:

 - По глубине. Глубина и амплитуда первого сигнала в стробе

- По расстоянию между эхосигналами. Расстояние между двумя эхосигналами в одном стробе

- Наклонный. Расстояние по поверхности, глубина отражателя и расстояние по лучу. Учет стрелы преобразователя. Показ многократных отражений луча

- T-Min. Отображение минимальной толщины при сканировании

Напряжение генератора импульсов: Узкий импульс - пиковая амплитуда 200 В, Время нарастания/спада <10 нс, 50 Ом. Фиксированная ширина импульса 20 нс

Частота следования импульсов: На выбор 35-500 Гц с шагом 5 Гц

Дисплей: Цветной светоотражающий TFT-дисплей c размером видимой области: 111,4 х 83,5 мм. Область отображения А-скана: 315 x 200 точек, регулируемая яркость свечения

Частота обновления экрана: 60Гц (в режиме NTSC); 50Гц (в режиме PAL)

Вид отображения сигнала: Полная волна, положительная, отрицательная волна, радиосигнал

Диапазон рабочих частот: Широкая полоса 1,0-15 МГц (-3 дБ)

Линейность по вертикали: 1% от полной высоты экрана

Линейность усилителя: ±0,1 дБ

Линейность по горизонтали: 0,33% от полной высоты экрана

Отсечка: Линейная 50%, со светодиодным индикатором включения

Единицы измерений: мм, дюймы, микросекунды

Память изображений А-скана: 5 000 волновых форм

Память рабочих настроек: 100 групп рабочих настроек

Память значений толщины: Хранение 100 000 значений измерений толщины в матричном формате с возможностью экспорта в электронные таблицы MS Excel с помощью программы SDMS (на заказ)

Память значений толщины с изображениями А-сканов: 5 000 изображений A-сканов и значений толщины

AutoCal: Автокалибровка по двум эхосигналам.

«Заморозка» экрана: Замарозка текущего изображения A-скана

«Заморозка» пиков эхосигналов: Для работы в эхо-динамическом режиме измерений.

Help: Кнопка вызова справочной системы дефектоскопа (на русском языке).

Язык: Русифицированное меню и поддержка нескольких европейских языков.

Порт USB: Для подключения принтера и ПК

Видеовыход: Комбинированный PAL и NTSC

Разъёмы для подключения преобразователей: BNC или LEMO (на выбор)

Аккумуляторная батарея: Литий-ионная аккумуляторная батарея 14,4 В, обеспечивает при минимальном заряде 9,5 часов, а при полном заряде - 12 часов работы, максимальное время работы 18 часов. Наличие индикатора уровня заряда. Время перезарядки - 3 часа. Аккумуляторная батарея может заряжаться отдельно от дефектоскопа.

Зарядное устройство: 100-240 В перем. тока, 50-60 Гц

Класс защиты корпуса: Корпус имеет класс защиты IP67

Рабочая температура: от -10°C до 55°C

Габаритные размеры: 172 x 238 x 70 мм

Масса: 1,7 кг с аккумуляторной батареей.

Дополнительные технические характеристики для дефектоскопа SiteScan D-20 (только дефектоскоп D-20)

Диапазон рабочих частот: 1 МГц, 2.25 МГц, 5 МГц. Широкая полоса (1-20 МГц)

Генератор прямоугольных импульсов: Оптимизирован для каждой полосы частот (по ширине пиков).

ВРЧ: Временная регулировка чувствительности. Динамический диапазон 40 дБ, крутизна 30 дБ/мкс. Построение кривой ВРЧ по 10 опорным точкам.

Дополнительные опции к дефектоскопам SiteScan D-10 и D-20

ДАК: Кривая дистанционной амплитудной коррекции строится по 10 точкам на экране. Кривые ДАК соответствуют стандартам EN 1714, JIS и ASME, отображение сравнительных кривых ДАК -2, -6, -10, -12 и -14 дБ.

ДАК вместе с AVG/DGS: Автоматический расчёт размера дефекта с использованием данных с преобразователя

ДАК вместе AWS и API

Автоматический расчёт размера дефекта согласно Нормам и правилам выполнения сварки строительных конструкций - AWS D1.1.

Автоматический расчёт размера дефекта по методике API 5UE

ДАК вместе DGS, AWS и API: (Функциональность аналогично описанной выше)

Строб 2: Дополнительный строб позволяет работать в режиме измерений строб-строб

B-скан: Отображение профиля толщины. Регулируемая частота обновления 3, 5, 10 раз/секунду

Стандартный комплект поставки ультразвукового дефектоскопа SiteScan D:

  • Электронный блок дефектоскопа SiteScan D10 или D20
  • Аккумуляторная батарея, зарядное устройство, сетевой шнур
  • Руководство по эксплуатации
  • Сумка для переноски
  • Программа SDMS Lite и кабель USB
  • Защитная крышка дисплея
  • Ёмкость с контактной смазкой

Дефектоскоп SiteScan D
