Ультразвуковой дефектоскоп ISONIC 2005

  • Ультразвуковой дефектоскоп ISONIC 2005

    /images/all/3/708/big/img_5.jpg

    jijijij

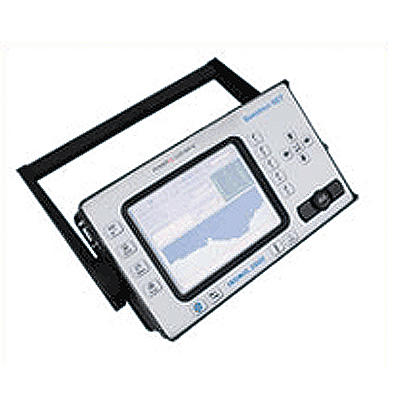

    Ультразвуковой дефектоскоп ISONIC 2005

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonotron NDT


Страна производитель: Израиль Израиль

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Ультразвуковой дефектоскоп ISONIC 2005

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Sonotron NDT, Израиль
Серия: ISONIC
Модель: ISONIC 2005

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп ISONIC 2005: 12 месяцев.

Сертификаты на дефектоскопы ISONIC 2005:

  • Сертификат об утверждении типа средств измерений РФ.

Портативный цифровой ультразвуковой дефектоскоп ISONIС 2005 - высоко производительный портативный рекордер с возможностью представления результатов контроля на экране прибора в режиме реального времени, их запоминания и последующего воспроизведения.

Дефектоскоп ISONIС 2005 обладает следующими особенностями:

  1. Большой солнцезащищенный цветной сенсорный экран высокого разрешения. Большой солнцезащищенный цветной сенсорный экран высокого разрешения.
  2. Встроенный интерфейс для энкодеров.
  3. USB, LAN VGA выходы.
  4. Огромный объем памяти.
  5. Работа с продольными, поперечными, поверхностными и нормальными волнами.
  6. A-, B-, CB-, C-, D-, P-сканы и TOFD.
  7. Построение профиля коррозии и визуализация дефектов.
  8. Емкость единичного файла результатов достаточна для фиксации сигналов из объекта контроля длиной до 20 м.
  9. Восстановление динамических А-сканов на постпроцессинге.
  10. Расширенные возможности оценки сигналов на динамических и замороженных А-сканах.
  11. Определение размеров дефектов.

Дефектоскоп ISONIC 2005 предназначен для выполнения следующих видов контроля:

  1. A-скан - точечный контроль, общеизвестный метод ультразвукового контроля с использованием эхо-, зеркально-теневого и теневого методов; этот вид контроля осуществляют все современные цифровые дефектоскопы.
  2. Сканирование по прямолинейной траектории с визуализацией результатов контроля и записью всех А-сканов - линейный контроль - может быть использован для решения следующих задач:
    B-скан профиля толщины - непрерывные измерения толщины объекта контроля при перемещении прямого преобразователя по прямолинейной траектории; контролируется часть объекта непосредственно под преобразователем (по ходу луча);
    B-скан поперечного сечения - непрерывные измерения амплитуд эхо-сигналов и координат отражателей при перемещении наклонного преобразователя по прямолинейной траектории, визуализация хода лучей в поперечном сечении объекта контроля; контролируется часть объекта по ходу луча наклонного преобразователя;
     CB-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба - непрерывные измерения амплитуды эхо-сигналов и координат отражателей при перемещении специального преобразователя на волны Лэмба по прямолинейной траектории, визуализация карты контроля; плоскостной объект контролируется на длину 0,5 - 1,5 м перпендикулярно линии перемещения преобразователя (в направлении распространения волны Лэмба); TOFD контроль- визуализация высокочастотных B- и D-сканов;
    построение карты TOFD; контролируется часть объекта между двумя TOFD преобразователями

Сканирование по прямолинейной траектории может быть выполнено:

  1. По времени - ISONIC 2005 оборудован встроенными часами для выполнения сканирования по прямолинейной траектории за заданный промежуток времени;
  2. По датчику пути - ISONIC 2005 оборудован платой и интерфейсом для подключения энкодера.

В обоих случаях сохраняются все А-сканы с возможностью восстановления. При линейном контроле сохраняются все эхо-сигналы (А-сканы) и их координаты. Это позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая изображение на экране дефектоскопа. Профили толщины, полученные при линейном контроле, полностью совместимы с основными программами расчетов прочности конструкций. ISONIC 2005 имеет практически неограниченную возможность для запоминания:

  1. Отдельных А-сканов и соответствующих им настроек дефектоскопа;
  2. графических представлений спектров сигналов (FFT), соответствующих высокочастотных А-сканов и настроек дефектоскопа;
  3. различных последовательностей А-сканов в виде профилей толщины, В-сканов, СВ-, С- D-, P-сканов, TOFD карт и соответствующих им настроек дефектоскопа.

Технические характеристики ультразвукового дефектоскопа ISONIC 2005:

Тип зондирующего импульса Положительный ударный импульс
Положительный прямоугольный импульс
Время нарастания импульса5 нс (10 - 90%)
Амплитуда импульсов:Плавная регулировка в диапазоне 50 - 400 В (18 уровней подстройки) на нагрузке 50 Ом при 4 уровнях энергии возбуждения 50 - 400 В.
Длительность импульса:Для импульса ударного возбуждения 10 - 70 нсек на нагрузке 50 Ом в зависимости от выбранных оператором мощности и демпфирования.
Для прямоугольного импульса 65 - 600 нсек с шагом 5 нсек по переднему и заднему фронтам импульса
Мощность излучения (для импульса ударного возбуждения)Четыре фиксированных значения от 40 до 250 µдж при амплитуде 400 В
РежимыСовмещенный и раздельный
Демпфирование17 фиксированных значений от 25 до 1000 Ом
Внутренние катушки индуктивности для согласования ПЭП16 дискретных значений от 2 до 78 µгн
Частота посылок15 - 5000 Гц с шагом 1 Гц, как опция 0 - 5000 Гц
Синхронизация (вход/выход)импульсы: +5В, t 5 нсек, t 100 нсек,
на нагрузке 50 Ом
Усиление0 - 120 дБ с шагом 0,5 дБ
Частотный диапазон0,35 - 35 МГц широкополосный и 34 узкополосных
Уровень собственных шумов, приведенных ко входу93 µВ при усилении 80 дБ в частотном диапазоне до 35 МГц
Скорость ультразвука300 - 20000 м/сек с шагом 1 м/сек
Диапазон развертки0,5 - 3000 µсек с шагом 0,01 µсек
Задержка развертки0 - 3200 µсек с шагом 0,01 µсек
Диапазон углов преобразователей0 - 90? с шагом 1?
Диапазон изменения задержки в преобразователе0 - 70 µсек с шагом 0,01 µсек с возможностью расширения
Представление на экранеНедетектированный сигнал;
Детектированный сигнал (двухполупериодное выпрямление, отрицательная и положительная полуволны), спектр сигнала (FFT)
Отсечка0 - 99% высоты экрана с шагом 1%
DAC/TCGТеоретические DAC-кривые, построенные по коэффициенту затухания в дБ/мм.
Экспериментальные DAC-кривые, построенные по эхо-сигналам от одинаковых отражателей, расположенных на разных глубинах.
Динамический диапазон 46 дБ, скорость изменения
20 дБ/ µсек, построение DAC/TCG по ? 40 точкам для детектированных и недетектированных сигналов
DGSСтандартная библиотека на 18 преобразователей, возможно неограниченное расширение
Стробы2 независимых строба, возможно неограниченное расширение
Начало и длительность стробовРегулируются во всем диапазоне развертки и задержки экрана с шагом 0,1 мм
Порог строба5 - 95 % высоты А-скана с шагом 1%
Режимы измерений27 автоматических режимов с возможностью расширения, учет двух скоростей УЗ при работе со слоистыми материалами, учет кривизны поверхности/толщины объекта/количества переотражений луча при контроле наклонными ПЭП, режимы автокалибровки скорости УЗ и задержки в ПЭП для всех типов ПЭП.
Заморозка (А-сканы и спектр сигналов)
  • Полная заморозка
  • Заморозка пика сигнала
  • В режиме заморозки возможны все виды измерений, в том числе перенос стробов и изменение усиления в пределах ±6дБ для «живых» и «замороженных» сигналов
Интерфейс датчика перемещенийВстроенный контроллер и интерфейс для однокоординатного механического энкодера
Способы представления данныхПрофиль толщины, В-скан поперечного сечения, СВ-скан объекта контроля (в плане), TOFD
В-развертка и режим записи А-скановПо времени, заданному оператором и по датчику перемещений
Размер записи50 - 20000 мм, автоматический скроллинг
Метод записиВсе сигналы в необработанном виде
Зона контроляУстанавливается с помощью задержек экрана и в призме, развертки, скорости ультразвука и других параметров дефектоскопа
Постпроцессинговый анализ
  • восстановление последовательных А-сканов при разных уровнях усиления;
  • определение размеров дефектов, оконтуривание дефектов, определение типа дефектов;
  • статистический анализ карты толщин и амплитуд;
  • преобразование данных в формат ASCII, MS Excel, MS Word
Протоколы контроляПрямое подключение дефектоскопа к принтеру для распечатки файлов настроек, А-сканов, спектра сигналов, профилей толщины, В-сканов поперечного сечения, СВ-скан объекта контроля в плане, TOFD-карт
Емкость памятиФайлы настроек с А-сканами и/или спектрами сигналов - не менее 100000;
Файлы настроек с В-сканами поперечного сечения или СВ-скан объекта контроля, развернутых на плоскости или, TOFD-карт - не менее 10000
Встроенный ПКPentium M 300 МГц
RAM128 MB
Флэш-диск2 ГВ
ВыходыLAN, USB X 2, PS 2, SVGA
Экран6,5" с полной цветовой гаммой высокого разрешения (32 бит) SVGA 640х480 пикс, 133х98 мм жидкокристаллический, солнцезащищенный, максимальный размер А-сканов (размер рабочей поверхности экрана) 130х92 мм
Органы управления дефектоскопомГерметичные клавиатура и мышь на передней панели;
Сенсорный экран
Возможность подсоединения внешних устройствPS 2 клавиатура и мышь, USB клавиатура и мышь, USB флэш-карта памяти, принтер через порты USB или LAN, другой ПК через порты USB или LAN, SVGA внешний монитор
Операционная системаWindows 98SE;
Полностью совместима с внешним ПК, работающим в операционных системах Windows 98SE, Windows 2000, Windows ХР при подключении через локальную сеть или порты USB
ПитаниеСеть переменного тока 100 - 240 В частотой 40 - 70 Гц, работа от аккумуляторных батарей 12 В 8 А/час до 6 часов непрерывной работы
Корпус прибораУдаропрочный алюминиевый корпус (IP 53)
Размеры265х156х101 мм без аккумуляторов
265х156х139 с аккумуляторами
Масса2,650 кг без аккумуляторов
3,580 кг с аккумуляторами

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу ISONIC 2005 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
