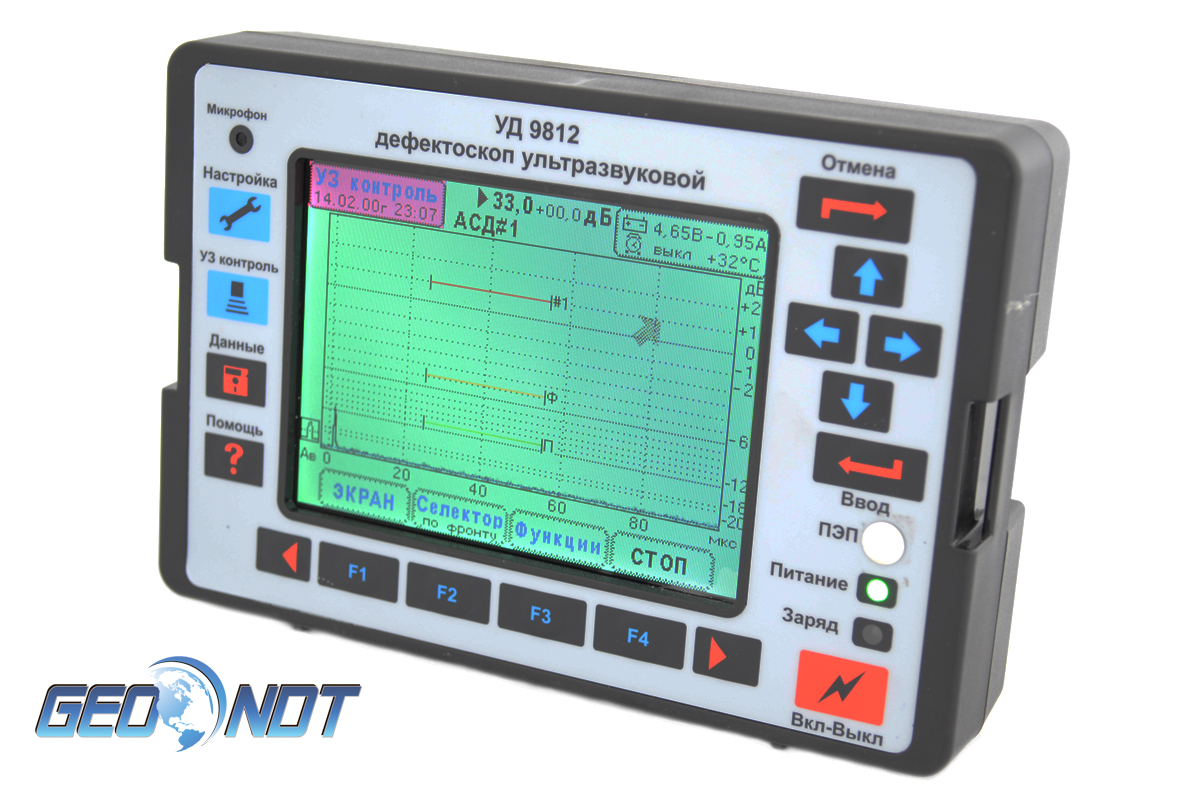

Ультразвуковой дефектоскоп УД9812 "Уралец"

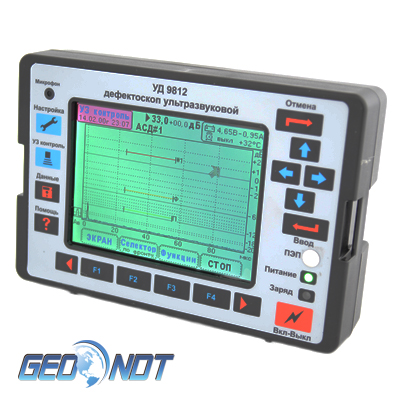

  • Ультразвуковой дефектоскоп Уралец УД9812

    /images/all/3/714/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп УД9812

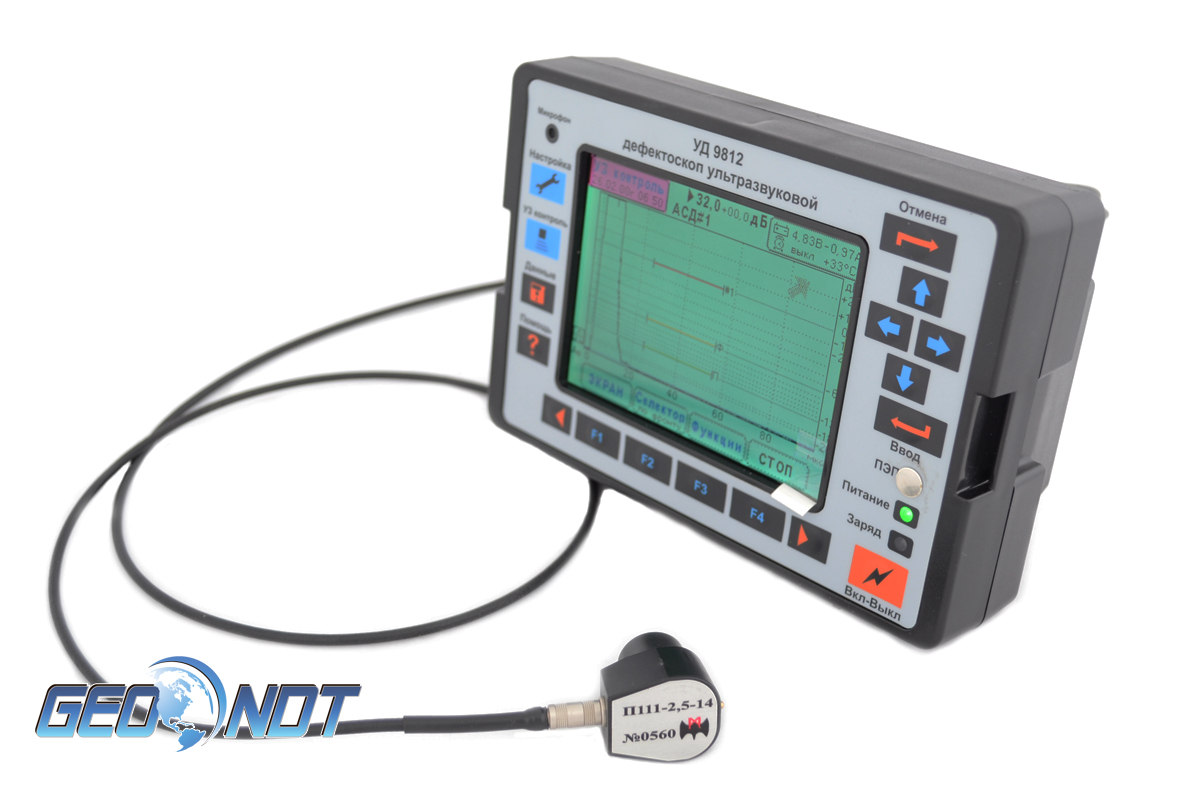

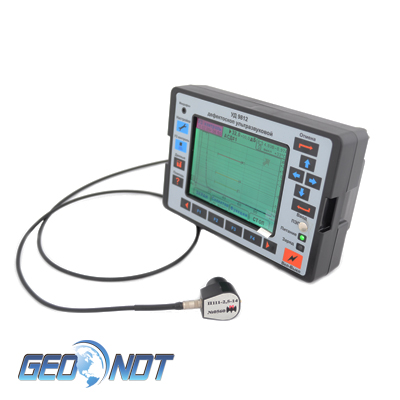

  • УД9812 с датчиком

    /images/all/3/714/big/img_14.jpg

    УД9812 с датчиком

    УД9812 с датчиком

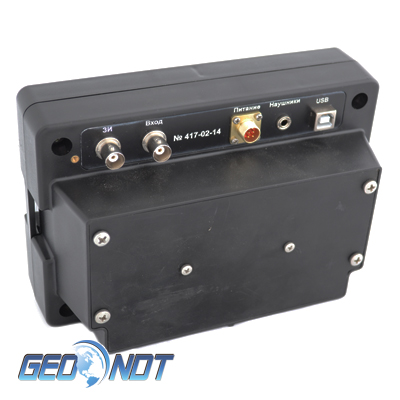

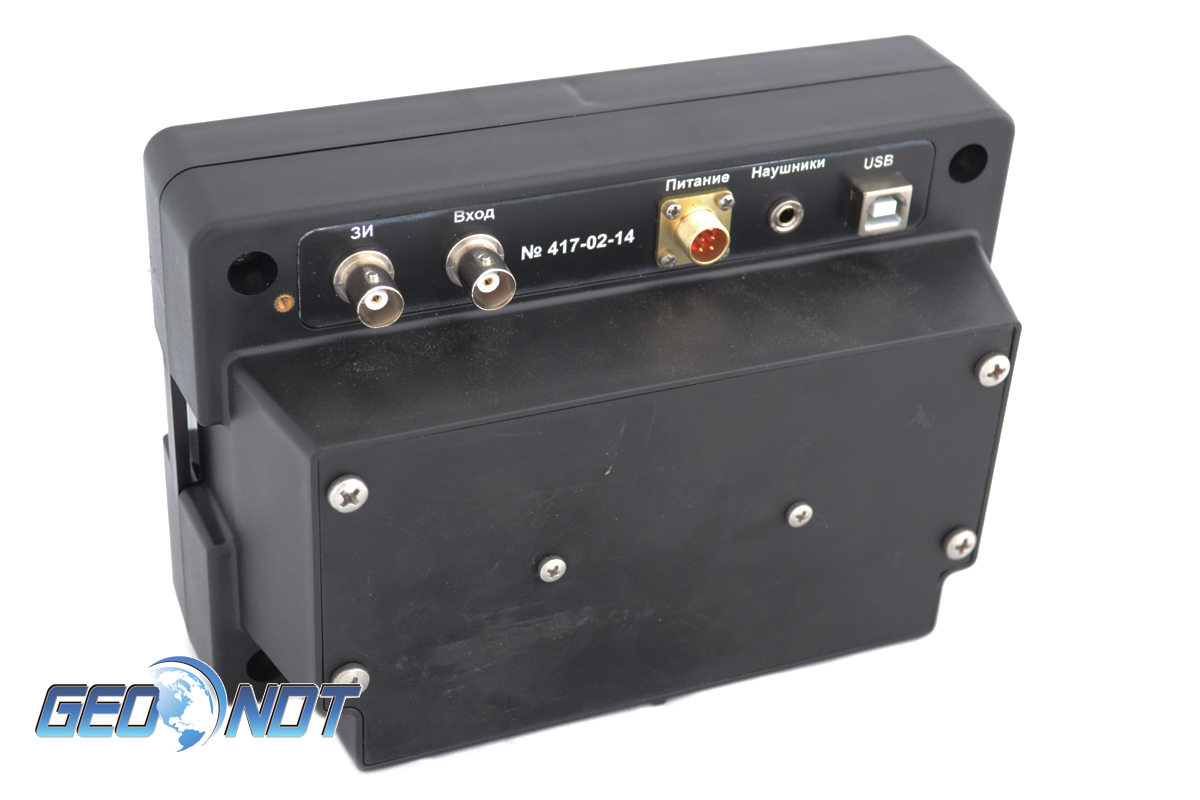

  • УД9812, задняя стенка и разъемы

    /images/all/3/714/big/img_16.jpg

    1

    УД9812, задняя стенка и разъемы

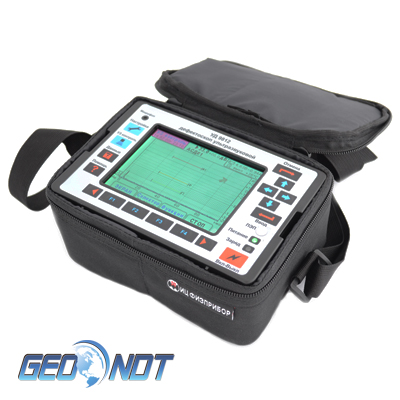

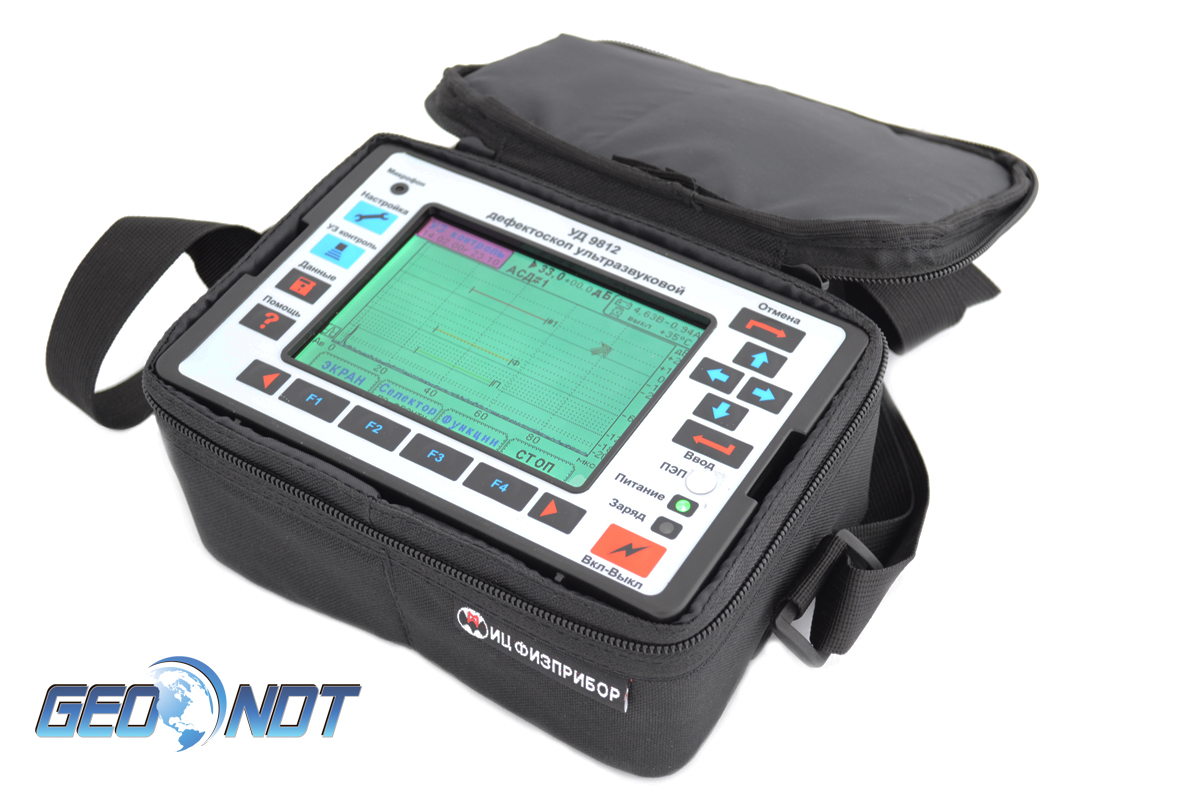

  • Дефектоскоп УД9812 в сумке для переноски

    /images/all/3/714/big/img_18.jpg

    1

    Дефектоскоп УД9812 в сумке для переноски

ЦЕНА: от 215 620 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Физприбор


Страна производитель: Россия Россия

В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!



Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УД
Модель: УД9812 Уралец

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах



Сертификаты на ультразвуковой дефектоскоп УД9812 Уралец:

- Сертификат Госстандарта Российской Федерации. Дефектоскоп УД9812 внесен в Государственный реестр средств измерений РФ.

- Сертификат о типовом одобрении в Российском морском регистре судоходства №10.00003.003 от 22.07.2010.

Гарантия на ультразвуковой дефектоскоп УД9812 Уралец: 12 месяцев.



Назначение ультразвуковой дефектоскоп УД9812 "Уралец":

Ультразвуковой дефектоскоп общего назначения УД9812 «Уралец», группа 3 по ГОСТ 23049-84, предназначен для выполнения ручного контроля изделий из металлов и пластмасс на наличие дефектов типа нарушения сплошности и однородности материалов. Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них по ГОСТ 14782-86.





Область применения дефектоскопа УД9812:



  • Контроль сварных швов
  • Определение толщины  изделий
  • Обнаружение трещин, мест коррозии, расслоений, пор, раковин, неметаллических включений и других дефектов
  • Определение координат залегания и оценка параметров  дефектов



Отличительные особенности дефектоскоп УД9812:



  • Полностью цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов.
  • Точность измерения времени задержки сигналов ±0,006 мкс.
  • Поддержка любых согласованных ПЭП с частотой от 0,6 до 12 МГц.
  • Ударопрочный корпус.
  • Два режима работы: настройка и контроль.
  • Интуитивно понятный оконный пользовательский интерфейс со встроенной справочной системой.
  • Энергонезависимая память для записи настроек прибора и результатов контроля.
  • Поддержка текстовых и голосовых комментариев к данным контроля.
  • Прибор оснащен часами, календарем, будильником, измерителем температуры и измерителем напряжения и тока аккумулятора.
  • Содержит комплект ПО для персонального компьютера, которое позволяет транслировать изображение экрана УД9812 на мониторе ПК в реальном времени, создавать отчеты любых форм по УЗК, сохранять А-сканы в файлы (Math-Cad, текстовые и бинарные) для использования их в научно-исследовательских целях
  • Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на настройку остальных
  • Два независимых АСД (работают эхо или теневым методом)
  • Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)
  • Измерение параметров задержки эхосигналов производится: по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
  • Два режима отображения сигналов: ВЧ и детектированный
  • Два способа настройки глубиномера: табличный и авторасчет (по СОП с зарубками)
  • Возможность измерения параметров сигнала в режиме стоп-кадра (заморозки)
  • Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов)
  • Режим ультразвукового толщиномера с контролем эхосигналов и записью результатов измерений
  • Функция записи огибающей пробега эхосигнала и определения условных размеров
  • Два способа настройки ВРЧ: традиционный (по точкам) и теоретический расчет (на основе АРД в дальней зоне)
  • Одноконтактный интерфейс для считывания информации ПЭП (тип, номер и параметры ПЭП). Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта дефектоскопа



Общие характеристики дефектоскопа Уралец УД9812:

Методы ультразвукового контроля

эхо-, эхо-теневой, зеркальный, зеркально-теневой

Режим работы

Дефектоскоп, толщиномер

Индикатор дефектоскопа

цветной матричный дисплей TFT 320*240 точек

Диапазон прозвучивания изделий из
стали эхо-методом

1 ÷6000 мм

Диапазон частот

0,8 - 12 МГц

Диапазон настройки чувствительности

100 дБ

Временная регулировка чувствительности

2000 точек (диапазон 80 дБ)

Габаритные размеры дефектоскопа

177 × 125 × 85 мм

Вес с аккумулятором

1,5 кг

Диапазон рабочих температур

 -10° ÷ +45°С.
(При эксплуатации прибора в теплозащитном кожухе
нижняя граница рабочего диапазона температур
понижается до -30°С)

Верхнее значение влажности

98% при температуре 35°С.

Климатическое исполнение и категория изделия

Т2 по ГОСТ 15150-69

Интерфейс связи с ПК

USB 2.0

Часы и календарь

Да

Будильник

Да (2 шт.)

Индикация температуры прибора

Да

Запоминание текущих настроек при выключении
прибора

Да



Питание дефектоскопа УД9812:

Аккумулятор (4шт)

NiMH, тип D, емкость 8 А*ч

Время непрерывной работы от аккумулятора

8 часов

Сетевой источник питания

ИП-9414 (50 или 60 Гц, 160÷240В)

Автовыключение при пониженном напряжении сети (менее 160В)

Да

Схема защиты от короткого замыкания

Да

Одновременное питание прибора и заряд аккумулятора

Да

Время заряда аккумулятора

5 часов
(при выключенном приборе УД9812)

Потребляемая мощность от сети переменного тока

не более 20 Вт

Индикация напряжения и тока заряда (разряда) аккумулятора

Да



Пьезоэлектрические преобразователи (ПЭП):



  • Стандартные ПЭП
  • Хордовые ПЭП
  • Специальные ПЭП



Стандартные образцы:



  • Стандартные образцы предприятия СОП
  • Стандартный образец СО-2
  • Стандартный образец СО-3



Принадлежности к дефектоскопу УД9812:



  • Соединительные кабели для подключения ПЭП
  • Теплозащитный кожух
  • Сумка
  • Согласующее устройство для подключения ПЭП других производителей



Комплекты поставки ультразвукового дефектоскопа УД9812 "Уралец":

Комплекты

    БАЗОВЫЙ

    УЧЕБНЫЙ

    СТАНДАРТ

УД9812 "Уралец" 1 шт 1 шт 1 шт
Сумка 1 шт 1 шт 1 шт

Источник питания ИП-9414 (с кабелем)

1 шт 1 шт 1 шт
Кабель для подключения к ПК (USB, разъемы A-B) 1 шт 1 шт 1 шт
Кабель для подключения ПЭП (совмещенный) 1 шт 1 шт 1 шт
Кабель для подключения ПЭП (раздельно-совмещенный) 1 шт 1 шт 1 шт
Аккумуляторы NiMH, тип D (установлены в прибор) 4 шт 4 шт 4 шт
Наушники 1 шт 1 шт 1 шт
Ремень 1 шт 1 шт 1 шт
Паспорт 1 шт 1 шт 1 шт
Свидетельство о поверке 1 шт 1 шт 1 шт
CD-ROM с техническими документами и программным обеспечением 1 шт 1 шт 1 шт
СО-2 нет 1 шт 1 шт
СО-3 нет 1 шт 1 шт
ПЭП наклонный нет 1 шт 2 шт
ПЭП прямой совмещенный нет 1 шт 2 шт
ПЭП прямой раздельно-совмещенный нет нет 2 шт
Теплозащитный кожух нет нет 1 шт



Комплект "НЕФТЕГАЗОВЫЙ":



  • Дефектоскоп УД9812 "УРАЛЕЦ", комплект "БАЗОВЫЙ"
  • Прямой совмещенный преобразователь П111-2,5-К14
  • Прямой совмещенный преобразователь П111-5,0-К8
  • Прямой раздельно-совмещенный преобразователь П112-2,5-14
  • Прямой раздельно-совмещенный преобразователь П112-5,0-8
  • Наклонный совмещенный преобразователь П121-2,5-40°-14
  • Наклонный совмещенный преобразователь П121-2,5-50°-14
  • Наклонный совмещенный преобразователь П121-2,5-65°-14
  • Наклонный совмещенный преобразователь П121-5,0-65°-8
  • Наклонный совмещенный преобразователь П121-5,0-70°-8
  • Стандартный образец СО-2
  • Стандартный образец СО-3
  • Теплозащитный кожух для УД9812
Введите число *
Спрашивает: Дмитрий:

Прошу выслать коммерческое предложение на ультразвуковой дефектоскоп УД9812 "УРАЛЕЦ" комплектация "Стандарт". Адрес: 241035, г. Брянск, ул. Протасова, д. 1, оф. 310 ИНН/КПП: 3232003166/325701001 Р/с 40702810108000102670 Брянское отделение №8605 ПАО Сбербанк К/с 30101810400000000601 БИК 041501601 ОГРН 1023201066349
Спрашивает: Ольга:

Прошу выслать коммерческое предложение на поставку дефектоскопа УД9812 "Уралец" базовой комплектации


Введите число *
Сертификаты

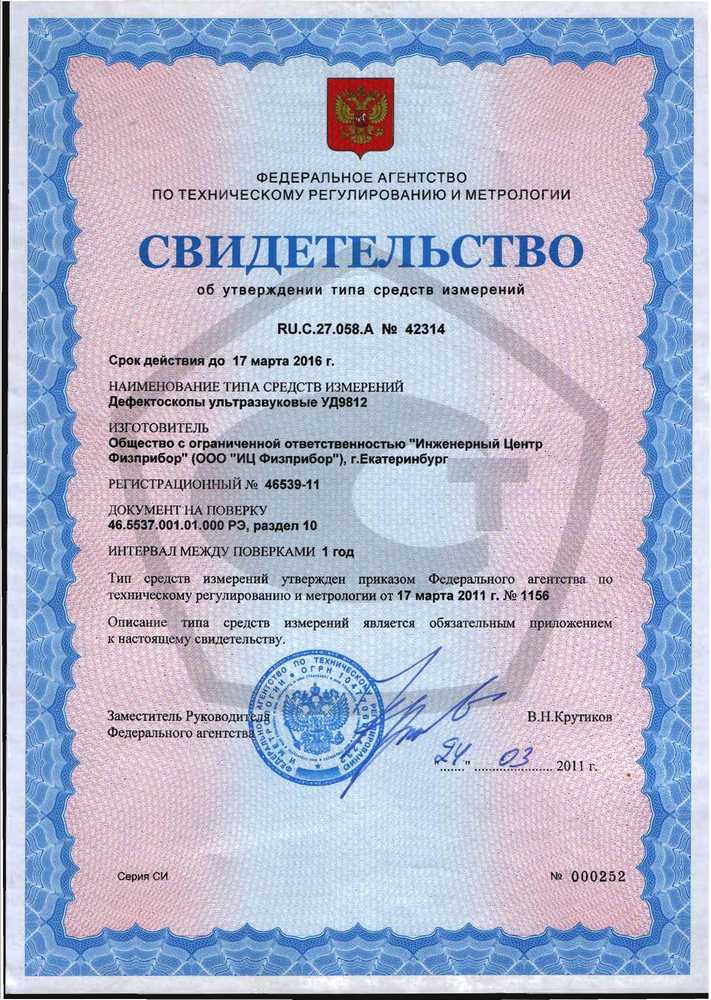

Свидетельство об утверждении типа средств измерения на дефектоскоп УД9812 Уралец

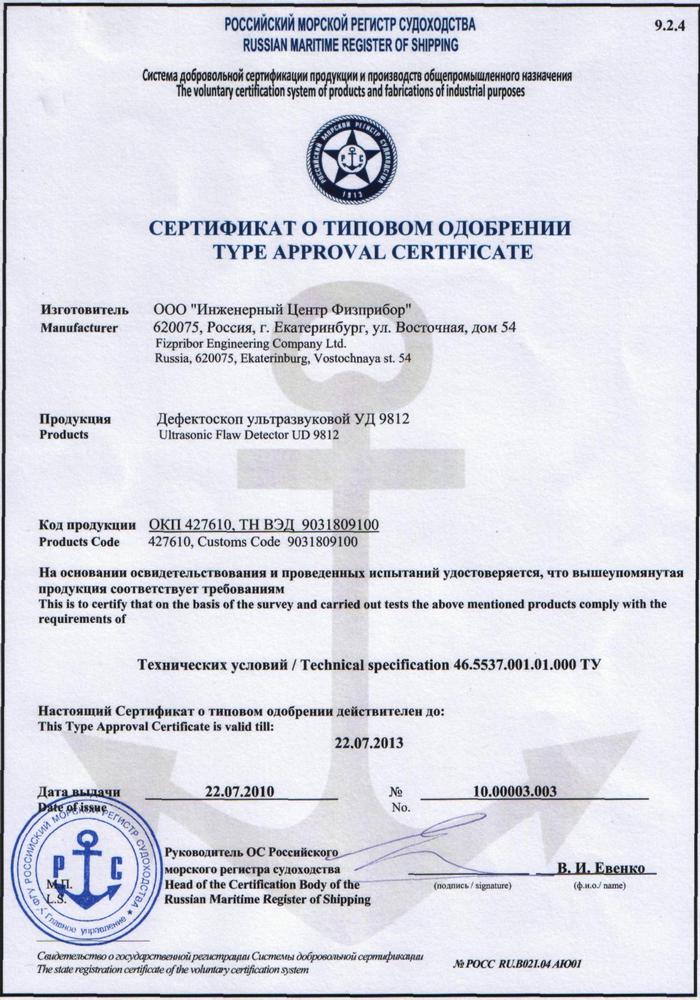

Сертификат о типовом одобрении Морской регистр судоходства

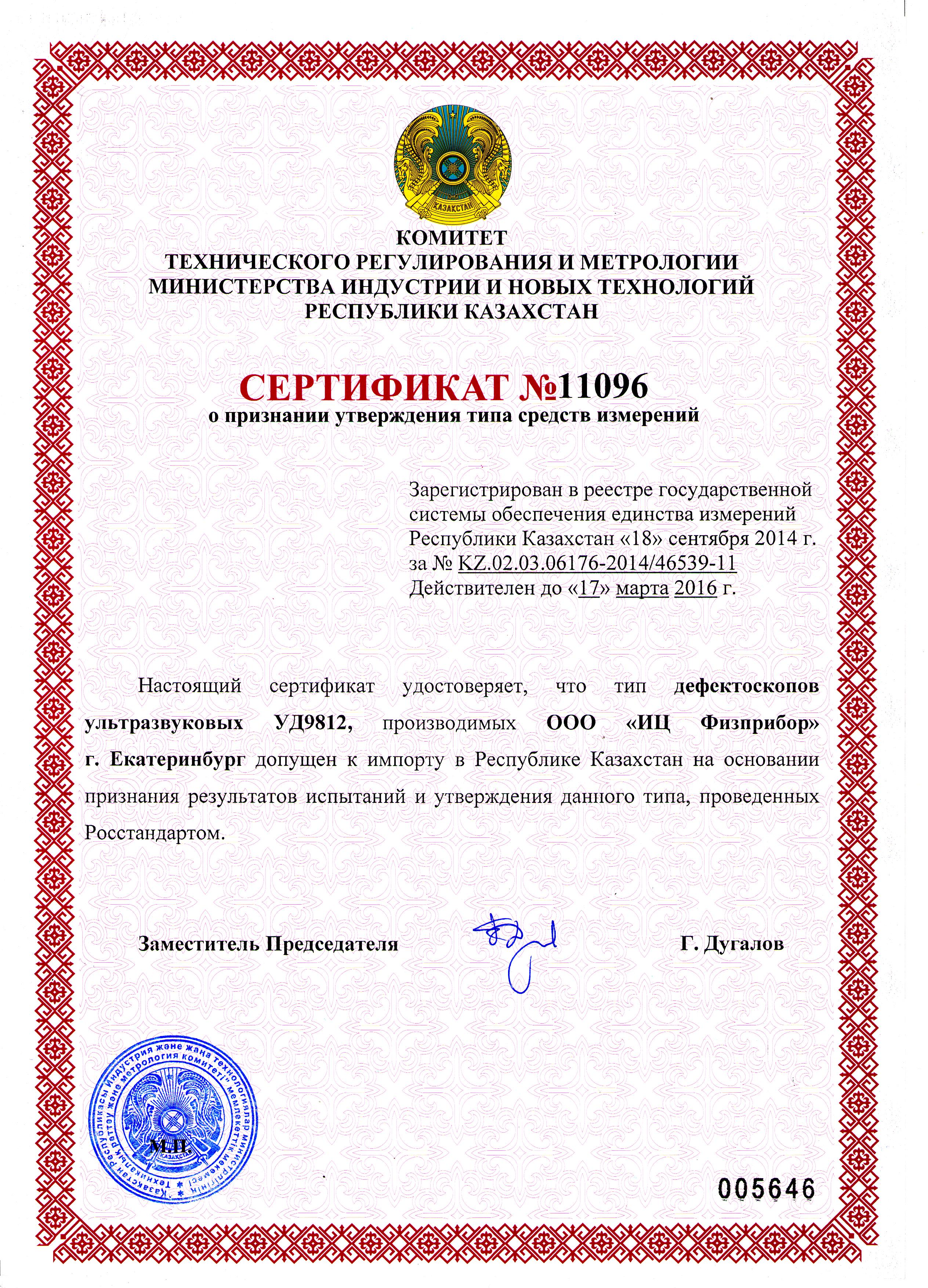

Сертификат о внесении дефектоскопа УД9812 Уралец в Госреестр Республики Казахстан
