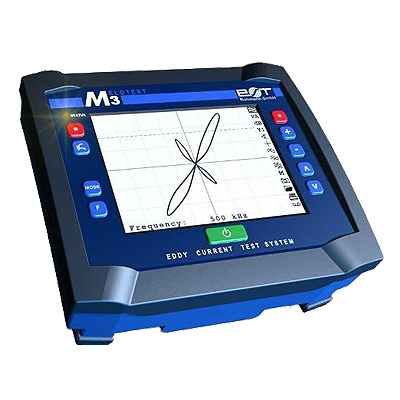

Вихретоковый дефектоскоп ELOTEST M3

  • Вихретоковый дефектоскоп ELOTEST M3

    /images/all/3/719/big/img_5.jpg

    jijijij

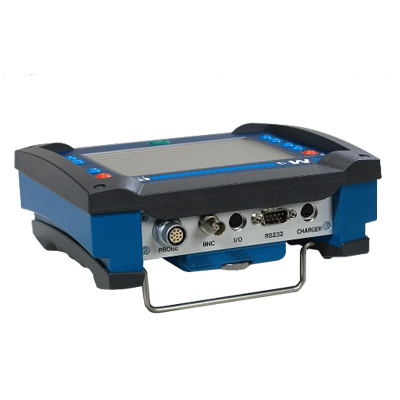

    Вихретоковый дефектоскоп ELOTEST M3
  • /images/all/3/719/big/img_14.jpg

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Rohmann GmbH


Страна производитель: Германия Германия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Вихретоковый дефектоскоп ELOTEST M3

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Rohmann GmbH, Германия

Серия: ELOTEST

Модели: ELOTEST M3

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп ELOTEST M3: 12 месяцев.

Сертификаты на вихретоковые дефектоскопы ELOTEST M3:

  • Сертификат об утверждении типа средств измерений РФ.

Дефектоскоп ELOTEST M3 позволяет проводить:

  • Ручной контроль с применением абсолютных, дифференциальных, мостовых и др. видов датчиков
  • Контроль вращающимися датчиками отвестий в многослойных конструкциях и поверхностей
  • Поиск дефектов поверхности или скрытых дефектов в конструкциях
  • Поиск коррозии и измерение проводимости и толщины непроводящего слоя
  • Внутритрубный контроль с вращающимися датчиками
  • Сортировка материалов по твердости

Технические характеристики вихретокового дефектоскопа ELOTEST M3:

Пользовательский интерфейс ELOTEST M3

  • Применение пиктограмм, работа одной рукой при помощи щелчков по клавиатуре
  • 7 языков: английский, немецкий, французский, итальянский, шведский, китайский и испанский
  • Клавиши прямого доступа для управления компенсацией изменения зазора и отрыва
  • Программируемые функциональные клавиши
  • Интуитивно понятное управление с помощью одноуровневого подменю

Подключение датчиков

  • 11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Rohmann
  • BNC-коннектор для параметрических (резонансных) датчиков
  • Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC-коннектору
  • Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)

Автоматическая коррекция сигнала датчика

  • Коррекция ответного сигнала датчика для оптимизации динамики
  • Автоматический выбор рабочей частоты в зависимости от характеристик датчика
  • Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)

Диапазон частот

  • От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
  • Регулировка тока от 0% до 100% с шагом 2% (100% Напряжение возбуждения ±10 В )
  • Двухчастотная работа в мультиплексном режиме

Усиление

  • Предусиление 0 – 60 дБ с шагом 0,5 дБ (на частотах ниже 100 Гц – от 0 до 40 дБ), 20 дБ подсое
  • Усиление 0 – 60 дБ с шагом 0.5 дБ
  • Разброс по оси 0 – 20 дБ с шагом 1 дБ
  • Автоматический выбор предусиления и усиления

Вращение фазы

  • 0 – 359,5° с шагом 0,5°; регулируемый шаг

Фильтр

  • НЧ-фильтр от 1,3 Гц до 10 кГц (40 шагов)
  • ВЧ-фильтр от 0 Гц до 10 кГц (40 шагов)
  • Полосовой фильтр от 0 Гц до 10 кГц (40 шагов); комбинация ФНЧ и ФВЧ
  • Автоматический фильтр для работы ротора

ЖК-дисплей

  • ЖКД с экономично светодиодной подсветкой, 120 x 89мм (4,72" x 3,5")
  • Установка контраста с компенсацией температурных воздействий
  • Разрешение 320 x 240 пикселей; частота обновления 75 Гц
  • 220000 замеров/с без задержки сигнала
  • Вывод показаний занимает 100% экрана; при отображении меню - 89%
  • Угол обзора 80°

Режимы дисплея

  • Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
  • Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
  • Одновременное отображение X/Y и Y/t (сдвоенный режим)
  • Возможность фонового отображения опорного сигнала
  • 2 размера экранной сетки с регулировкой яркости
  • Выбор зоны отображения: X/Y в центре - X/Y внизу в центре - X/Y внизу справа
  • Произвольная установка нулевой точки
  • Автоматический запуск при работе ротора
  • Одновременное отображение нескольких сигналов в многочастотном режиме
  • Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
  • Хранение отображаемого сигнала; очистка вручную или автоматически (2 – 80 с)

Стандартный экранный режим

Отображение комплексной плоскости или временной развертки; панель задач или пиктограммы используются для установки параметров

Смешанный двухчастотный режим

Одновременное отображение обоих каналов и смешанного канала

Двухэкранный роторный режим

Отображение комплексной плоскости в круговом представлении

Режим ленточной диаграммы

Продолжительная регистрация составляющих сигналов X и Y для восстановления и вывода комплексной плоскости

Пороговые уровни и сигнализация

  • Сигнализация: оптическая и звуковая
  • Работа во всех режимах дисплея; возможность инвертирования
  • Регулируемые пороговые уровни: -i-Y, прямоугольные, круговые с регулированием плоскости в направлении оси Y

Память для хранения настроек и изображений сигналов

  • Программирование, хранение и вызов 99 пользовательских настроек
  • 50 стандартных заводских настроек для разных работ (не перезаписываются)
  • Память на 32 сигнала, в т.ч. настройки параметров для документирования
  • Именование настроек параметров и изображений алфавитно-цифровыми символами
  • Печать и передача на ПК изображений и значений параметров
  • Продолжительная регистрация (ленточная диаграмма) сигналов X и Y в течение 20 с – 24 час; 90000 мин/макс значений (огибающая без потери данных)
  • Поддержка хранения данных (встроенная батарея)

Измерение проводимости

  • Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
  • Частоты измерений: 60 кГц,
  • Калибровка по 2 независимо настраиваемым калибровочным точкам

Измерение толщины покрытия

  • Измерение толщины непроводящих покрытий или проводящих неферромагнитных покрытий
  • Диапазон измерений от 1 мм до 40 мм

Многочастотная работа

  • 2-частотное мультиплексирование
  • Частота мультиплексирования до 1 кГц
  • Независимое регулирование обеих частот
  • Смешивание сигналов для подавления нежелательных эффектов

Интерфейсы

  • Bluetooth для беспроводной связи
  • Интерфейс RS232 для ПК или принтера
  • Аналоговый выход для сигналов X и Y (опция)
  • OPTO I/O -  расцепленные вход и выход

Использование литий-ионных батарей

  • Без ротора: приблизительно 4,5 часа
  • С ротором: приблизительно 3 часа
  • Индикация оставшейся емкости заряда
  • Звуковое и световое оповещение о разряде батареи
  • Продолжительность зарядки литий-ионных батарей от 0% до 70% – приблизительно 1 ч
  • Продолжительность зарядки литий-ионных батарей от 0% до 100% – приблизительно 6 ч
  • Время замены батарей – менее 10 с

Условия окружающей среды

  • Эксплуатация: от -20 °C (-4 °F) до 50 °C (122 °F) при относительной влажности до 85% (без конденсации)
  • Хранение: от -30 °C (-22 °F) до 80 °C (176 °F) при относительной влажности до 85% (без конденсации)
  • Зарядка батареи: от 0 °C (32 °F) до 40 °C (104 °F) при относительной влажности до 85% (без конденсации)

Габаритные размеры

  • Высота: 180 мм
  • Ширина 200 мм
  • Толщина 76 мм

Масса: 1.2 кг

Блок питания (по дополнительному заказу)

  • Литий-ионная батарея (14,8 В / 1,95 Ач)
  • Широкодиапазонное зарядное устройство для работы от сети переменного тока (90 – 250 В / 50 – 60 Гц)

Диспетчер параметров

Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана.

*Технические характеристики и комплект поставки дефектоскопа ELOTEST M3 могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу ELOTEST M3 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем вихретоковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
