Расходомер для открытых каналов на основе эффекта Доплера UVH-2000

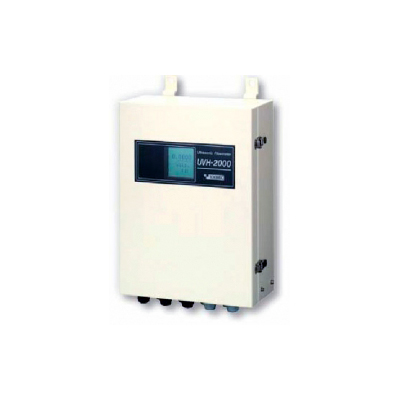

  • Расходомер Tokyo Keiki UVH-2000

    /images/all/3/8140/big/img_5.jpg

    jijijij

    Расходомер для открытых каналов на основе эффекта Доплера UVH-2000

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TOKYO KEIKI


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Расходомер для открытых каналов на основе эффекта Доплера UVH-2000

Расходомер UVH-2000 включает в себя датчик скорости и датчик уровня, предназначенные для измерения параметров потоков в трубопроводах или открытых каналах с жидкими стоками, канализационными водами, промышленными и другими стоками с открытыми поверхностями, в которых содержатся мельчайшие частицы, грязь или мелкие пузырьки.

Для измерения скорости в приборе UVH-2000 используется импульсная технология, основанная на эффекте Доплера, с помощью которой измеряется скорость потока в нескольких точках ультразвукового луча. Для определения уровня жидкости в измеряемом канале используется датчик уровня. Прибор UVH-2000 может применяться в таких процессах, как управление потоками промышленных сетей, сетей ЖКХ, очистных сооружений и канализационных систем.



Технические характеристики расходомера Tokyo Keiki UVH-2000:



Метод измерения

Скорость потока: ультразвуковой импульсный метод, основанный на эффекте Доплера.

Уровень жидких сред: измерение времени движения ультразвукового импульса

Жидкие среды

Стоки, канализационные воды, промышленные стоки и другие жидкие среды с взвешенными частицами или мелкими пузырями, которые способны отражать ультразвуковые волны и имеют свободные поверхности (мутность среды: приблиз. 60 – 50000 мг/литр)

Температура жидкости

0 ~ +40°C

Допустимые конфигурации открытых каналов

Открытые каналы: прямоугольные, круглые и т.д. трубопроводы закрытого типа

Габаритные размеры трубопроводов с круглым сечением Внутренний диаметр:
Ø 250 - 5000 мм

Размеры трубопроводов с прямоугольным сечением: ширина 250  - 5000 мм

Диапазон измерений

Скорость потока: -5 - +5 м/с

Уровень воды: 0 - 5000 мм

Погрешность измерения

В пределах ±3%  от полной шкалы

Дисплей основного устройства:

ЖК-дисплей: 16х16 символов

Отображаемые параметры: Расход/Суммарный расход/Скорость потока/Уровень жидкости

Единицы измерения и функции (для конфигурации)

Источник питания

90 – 132 В, 180 – 264 В переменного тока.

19 – 29 В постоянного тока

Потребляемая мощность

Приблиз. 38 ВА (при 100 В перем. тока), приблиз. 58 ВА (при 240 В перем. тока), приблиз. 24Вт (при 24 В пост. тока)

Выходные сигналы

Расход: 4 - 20 мА пост. тока (допустимое сопротивление: не более 750 Ом)

Суммарный расход: фотореле MOS (изолированное)

Скорость потока: 4 - 20 мА пост. тока (допустимое сопротивление: не более 750 Ом)

Уровень воды: 4-20 мА пост. тока (допустимое сопротивление: не более 750 Ом)

Предупреждение о неисправности датчика скорости потока: фотореле MOS (изолированное)

Предупреждение о неисправности датчика уровня: фотореле MOS (изолированное)

Определение направления потока: фотореле MOS (изолированное)

Температура окружающей среды

-10 ~ +50ºC

Влажность окружающей среды

Относительная влажность менее 90% (без конденсата)

Масса основного устройства

~ 16 кг

Габаритные размеры основного устройства

Ширина: 332, высота: 520, глубина: 170 (включая монтажные кронштейны)

Дополнительные параметры

Многолучевое измерение скорости потока: макс. 4 луча

Измерение уровня: радиолокационный датчик уровня
