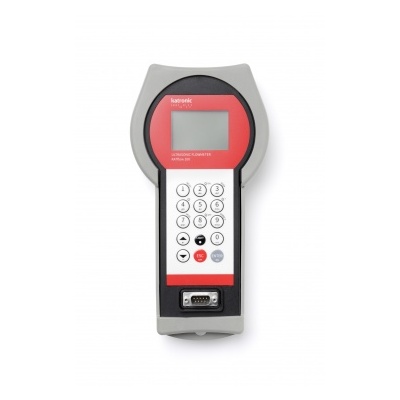

Ультразвуковой нападонный расходомер KATflow 200 предназначен для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод. Расходомер имеет один измерительный канал для контроля расхода одномоментно в одной трубе. Расходомер имеет встроенный регистратор и программное обеспечение для записи измеренных значений и последующей их выгрузки. Кроме того KATFlow 200 может быть снабжен штатным зондом-толщиномером для измерения толщины стенки трубы в зоне измерения расхода. Благодаря наличию Интуитивного меню, мастера установки и звукового помощника позиционирования датчиков, настройка расходомера и корректная установка датчиков занимает всего несколько минут.
| Основные характеристики | |
| Принцип измерения | Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | 0,01...25 м/с |
| Разрешение | 0,25 мм/с |
| Воспроизводимость | 0,15% от показания ± 0,015 м/с |
| Погрешность | Объемный расход ± 1% от показания без калибровки, ± 0,5% от показания с калибровкой Скорость потока ± 0,5% от показания |
| Диапазон измерений | 1/2500 |
| Усреднение показаний | 0...99с |
| Частота измерения | 10...100Гц |
| Время отклика | 0,25 мм/с |
| Содержание газов и твердых примесей в среде |
< 10% от объема |
| Общие | |
| Корпус | Наладонный |
| Степень защиты | IP 65 |
| Рабочая температура | -10...60°С |
| Материал корпуса | ABS |
| Количество каналов | 1 |
| Источник питания | Встроенные аккумуляторы 4 х NiMh АА 2850 мАч,или внешний источник питания 9 В пост, тока, или внешний блок аккумуляторов 12 В, 105 Ач |
| Дисплей | ЖК графический дисплей, 128 х 64 точек с подсветкой |
| Размеры | В 228 х Ш 72/124 х Д 47 мм |
| Вес | Около 650 г |
| Потребляемая мощность | <1 Вт |
| Время работы | > 24 ч с полностью заряженными аккумуляторами |
| Языки | Русский и др. |
| Величина и единицы измерения | |
| Объемный расход | м3/час, м3/мин, м3/с, л/час, л/мин, л/с, и др. |
| Скорость потока | м/с, и др. |
| Массовый расход | г/с, т/ч, кг/ч, кг/мин |
| Объем | м3, л и др. |
| Масса | г, кг, т |
| Передача данных | |
| Последовательный интерфейс | RS 232, USB конвертор (опция) |
| Данные | Мгновенные и суммарные измеренные значения, параметрические наборы и конфигурация, зарегистрированные данные |
| Программное обеспечение KATdata+ | |
| Функциональные возможности | Вьпрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени. |
| Операционные системы | Windows 7, Vista, 2000, NT, XP, Linux, Mac (опция) |
| Регистратор данных | |
| Объем памяти | примерно 30 ООО выборок (128 кБ), по желанию > 100 ООО (512 кБ) |
| Регистрируемые данные | Все измеренные и суммарные значения, параметрические наборы |
| Зонды-толщиномеры (опция) | |
| Тип LT | |
| Температурный диапазон | -20...40°С |
| Диапазон измерений | 1,0...100 мм |
| Разрешение | 0,01 мм |
| Линейность | 0,2 мм |
| Длина кабеля | 1,5 м |
| Tип NT | |
| Температурный диапазон | -20...60°С |
| Диапазон измерений | 1,0...200 мм |
| Разрешение | 0,01 мм |
| Линейность | 0,1 мм |
| Длина кабеля | 1,5 м |
| Тип НТ | |
| Температурный диапазон | 0...500°С |
| Диапазон измерений | 1,0...200 мм |
| Разрешение | 0,01 мм |
| Линейность | 0,1 мм |
| Длина кабеля | 1,5 м |
| Температурные датчики РТ100 | |
| Тип K1L, K1N, К1Е | |
| Диапазон диаметров | 50...3000 мм для K1N/E 50...6500 мм для K1L |
| Размеры | 60x30x34 мм |
| Материал корпуса | Нержавеющая сталь |
| Материал оболочки кабеля | K1L – ПВХ K1N/E – нержавеющая сталь |
| Температурный диапазон | Tип KlL: -30...80°С Тип K1N: -30...130°С Tип KlE: -30...250°С |
| Степень защиты | IP 66, IP 67 и IP 68 (опция) |
| Длина кабеля | K1L -5 м, K1N/E – 4м |
| Тип K4L, K4N, К4Е | |
| Диапазон диаметров | 10...250 мм для K4N/E 10...250 мм для K4L |
| Размеры | 43x18x22 мм |
| Материал корпуса | Нержавеющая сталь |
| Материал оболочки кабеля | K4L – ПВХ, K4N/E – нержавеющая сталь |
| Температурный диапазон | Тип K4L: -30...80°С Тип K4N: -30...130°С Тип К4Е: -30...250°С |
| Степень защиты | IP 66, IP 67 и IP 68 (опция) |
| Длина кабеля | K4L -5 м, K4N/E – 2,5 м |
| Транспортировочные кейсы | |
| Ударопрочный кейс | |
| Размер | В 190хШ480х Д 385 мм |
| Вес | 3,7 кг |
| Степень защиты | IP 67 |
| Наружный материал | Полипропилен/резина |
| Внутреннее наполнение | Полиуретановая пена высокой плотности |
| Мягкий кейс | |
| Размер | В 240 хШ 350 хД 180 мм |
| Вес | 0,5 кг |
| Наружный материал | Нейлон |
| Внутреннее | Нейлон |
| Приспособления для крепления датчиков | |
| Диапазон диаметров и тип крепления | Хомуты, нержавеющая сталь ДУ 10...40 мм Цепи и клипсы, 1м ДУ 15...310мм Цепи и клипсы, 2м ДУ 25...600 мм Цепи и клипсы, 4м ДУ 25...1200мм Текстильные ленты до 15 м ДУ 1000...3000 (6500) мм Установочные приспособления, рельсы и магниты (для К4 датчиков) ДУ 10...250 мм Установочные приспособления, рельсы и магниты (для К1 датчиков) ДУ 50...3000 мм |
| Установочное приспособление для гибких шлангов | по заказу, нержавеющая сталь |
| Версия: DS/KATflow200/V20 Е0910 090910 | |
|

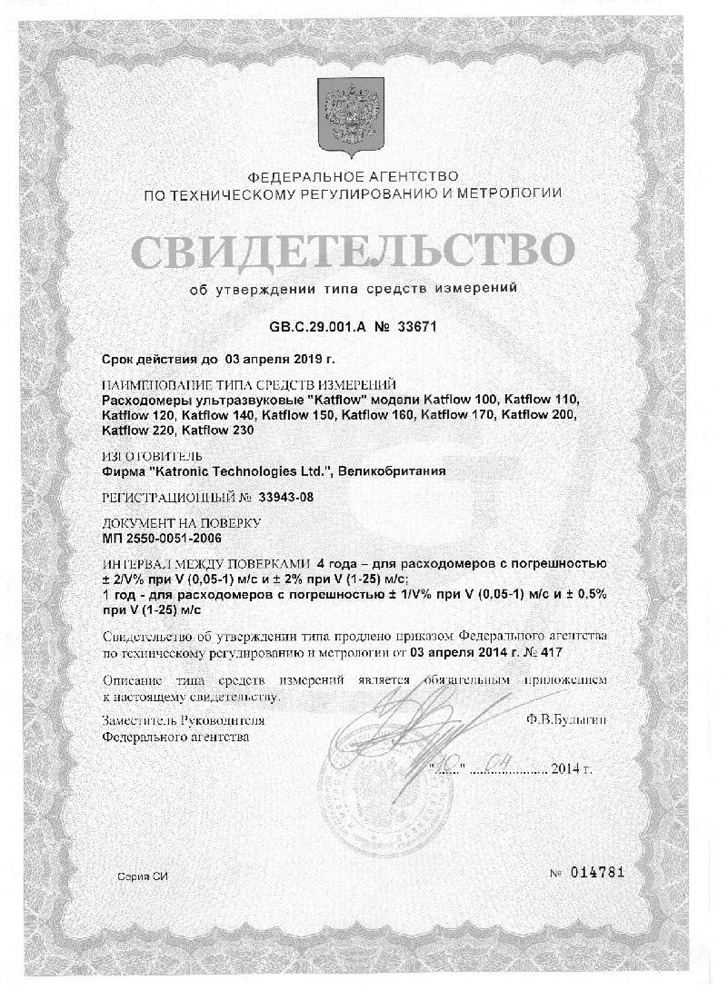

Сертификаты |
|
|
|
|
