Генератор сигналов низкочастотный Г3-129М

  • Генератор сигналов низкочастотный Г3-129М

    /images/all/3/8929/big/img_5.jpg

    jijijij

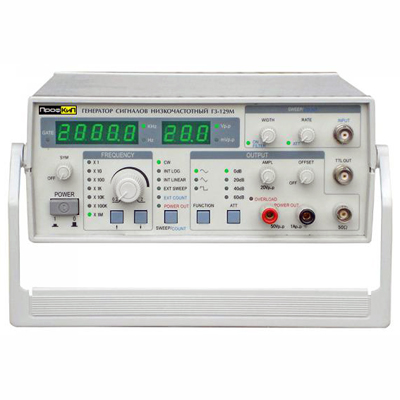

    Генератор сигналов низкочастотный Г3-129М

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов низкочастотный Г3-129М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Генератор сигналов низкочастотный ПРОФКИП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.



Отличительные особенности:



  • Частотный диапазон от 0Гц до 2 МГц, 7 поддиапазонов
  • Различные формы сигнала: синусоида, меандр, треугольная форма и др.
  • Импульсная и частотная модуляция
  • Плавно регулируемое смещение постоянной составляющей
  • Защита выхода
  • Встроенный частотомер



Технические характеристики низкочастотного генератора сигналов Г3-129М:



Параметры

Значения

Выходные параметры

Диапазон частот

0 Гц … 2 МГц

Форма сигналов

синус, меандр, треугольник и т.д.

Выходной импеданс

функциональный выход: 50 Ом

TTL /CMOS: 600 Ом

Амплитуда выходного сигнала (функциональный выход)

10 Впик-пик (с нагрузкой 50 Ом)

20 Впик-пик ( с нагрузкой 1 МОм)

Выходной аттенюатор

0 дБ /20 дБ /40 дБ /60 дБ

Постоянное смещение

-5 В … +5 В ±10% (50 Ом)

-10 В … +10 В ±10% (1 МОм)

Симметрия

10% … 90%

Коэффициент искажения

10 Гц … 100 кГц < 1%

Линейность треугольной волны

> 90%

Время нарастания и спада прямоугольного сигнала

≤ 30 нс

TTL уровень выходного сигнала

низкий ≤ 0.8 В

высокий ≥ 1.8 В

CMOS уровень выходного сигнала

 3 Впик-пик … 15 Впик-пик регулируемый

Режим развертки

линейный /логарифмический VCF

Выходная мощность

10 Вт(передний фронт прямоугольной волны < >

(5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом)

Усилитель

Выходная мощность

10 Вт, 4 Ом

Выходная частота

20 Гц … 20 кГц

Частотомер

Разрядность дисплея

3-разрядный

Диапазон частот

0.200 Гц … 2000 кГц

Выходной импеданс

500 кОм /30 пФ

Временная развертка

10 МГц

Точность

точность временной развертки ± подсчет

Аттенюатор

-20 дБ

Стабильность

5 х 10-6 /день

Общие характеристики

Питание

110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц
Габариты 230х85х240 мм
Вес 1.75 кг



Комплект поставки:



  • Генератор сигналов низкочастотный ПРОФКИП Г3-129М
  • Кабель питания
  • Руководство по эксплуатации
