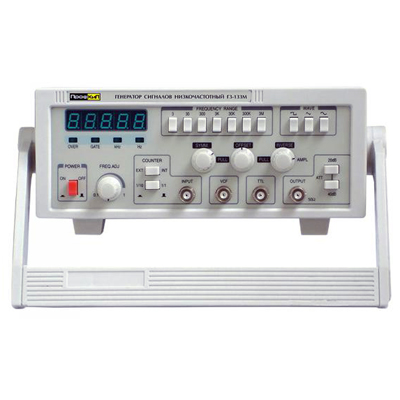

Генератор сигналов низкочастотный Г3-133М

  • Генератор сигналов низкочастотный Г3-133М

    /images/all/3/8938/big/img_5.jpg

    jijijij

    Генератор сигналов низкочастотный Г3-133М

ЦЕНА: 50 400 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов низкочастотный Г3-133М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTLуровней в диапазоне частот от 0.06 Гц до 6 МГц.



Отличительные особенности:



  • Форма сигнала: синус, меандр, треугольник и др.
  • Диапазон частот: 0.06 Гц … 6 МГц
  • Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)
  • Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
  • Плавное изменение симметрии выходного сигнала
  • Плавное изменение постоянной составляющей выходного сигнала
  • VCF вход позволяет реализовать свип-режим или режим ЧМ
  • Возможность получения пилообразного сигнала и инверсии выходных сигналов



Технические характеристики низкочастотного генератора сигналов Г3-133М:



Параметры

Значения

Основной выход

Диапазон частот

0.06 Гц … 6 МГц

Форма сигналов

синусоидальный, меандр, треугольник и т.д.

Выходное сопротивление

50 Ом ±10%

Амплитуда выходного сигнала

≥ 20 Впик-пик (без нагрузки)

Ослабление выходного сигнала

0 дБ /20 дБ /40 дБ /60 дБ

Сдвиг по постоянному току

0 В … ±10В регулируемый

Симметрия

10% … 90%

Синусоидальный сигнал

Коэффициент искажения

10 Гц … 100 кГц < 1%

Частотный отклик

0.2 Гц … 100 кГц ≤ ±0.5 дБ

100 кГц … 2 МГц ≤ ±1 дБ

Меандр

Время нарастания и спада

< >

TTL выход

Время нарастания и спада

≤ 1 мкс

Нижний уровень

≤ 0.4 В

Верхний уровень

≤ 3.5 В

Импеданс

600 Ом

Вход управления частотой напряжением (VCF)

Выходное напряжение

-5 В … 0 В

Полное выходное сопротивление

10 кОм ±10%

Частотомер

Дисплей

5 знаков

Частотный диапазон

1 Гц … 15 МГц

Полное входное сопротивление

≥ 1 МОм /20 пФ

Чувствительность

100 мВ

Разрешение

0.1 Гц /1 Гц /10 Гц /100 Гц

Точность

≤ 0.003% ±1 знач.

Максимально допустимое входное сопротивление

150 В (с аттенюатором)

Входной аттенюатор

0 дБ /20 дБ

Общие характеристики

Питание

110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц
Габариты 310х80х230 мм
Вес 1.75 кг



Комплект поставки:



  • Генератор сигналов низкочастотный ПРОФКИП Г3-133М
  • Кабель питания
  • Руководство по эксплуатации
