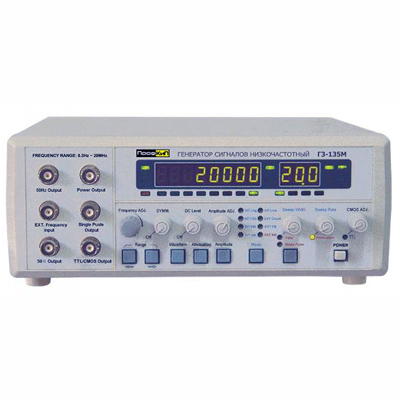

Генератор сигналов низкочастотный Г3-135М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 5 МГц.
Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д.
Прибор ПРОФКИП Г3-135М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.
Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств.
Для визуального контроля к генератору может быть подключен осциллограф.
Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.
Отличительные особенности:
Технические характеристики низкочастотного генератора сигналов Г3-135М:
|
Параметры |
Значения |
|
Полоса частот выходных сигналов |
0.2 Гц … 5 МГц |
|
Форма сигналов |
Синусоидальная, прямоугольная, треугольная, пилообразная и т.д. |
|
Выходное сопротивление |
50 Ом ±10% |
|
Амплитуда выходного сигнала |
10 Впик-пик ±10% (50 Ом) 20 Впик-пик ±10% (1 МОм) |
|
Ступенчатый аттенюатор |
0 дБ /20 дБ /40 дБ /60 дБ |
|
Смещение постоянной составляющей |
-5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм) |
|
Симметрия |
20% … 80% |
|
Синусоидальная волна |
|
|
Коэффициент искажения |
10 Гц … 100 кГц ≤ 0.8% |
|
Треугольная волна |
|
|
Линейность |
90% |
|
Прямоугольный сигнал |
|
|
Длительность фронта /спада |
20 нс |
|
TTL (ТТЛ) выход |
|
|
Уровень |
низкий ≤ 0.8 В высокий ≥ 1.8 В |
|
CMOP (КМОП) выход |
|
|
Уровень |
3 Впик-пик … 15 Впик-пик (регулируемый) |
|
VCF (внешний контроль частоты напряжением) (опционально) |
|
|
Входное напряжение |
0 В … 2 В |
|
Входной импеданс |
100 кОм ±10% |
|
Качание частоты |
|
|
Режим свипирования |
линейное /логарифмическое |
|
Ширина развертки |
≥ 1 полному частотному диапазону |
|
Скорость свипирования |
10 мс … 5 с ±10% |
|
Амплитудная модуляция |
|
|
Несущая частота |
100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов) |
|
Период входного сигнала |
10 мс … 5 с |
|
Глубина |
0% … 100% |
|
Частота модулирующего сигнала |
1 кГц |
|
Импеданс входа для внешней АМ |
100 кОм ±10% |
|
Входная чувствительность |
0 В … 2 В |
|
Частотная модуляция |
|
|
Девиация |
0% … 5% |
|
Частота модулирующего сигнала |
1 кГц |
|
Импеданс входа для внешней АМ |
100 кОм ±10% |
|
Входная чувствительность |
0 В … 2 В |
|
Частотомер |
|
|
Дисплей |
5 разрядов (внутренний) 8 разрядом (внешний) |
|
Частотный диапазон |
0.2 Гц … 5 МГц 0.2 Гц … 100 МГц (внешн) |
|
Входной импеданс |
500 кОм /30 пФ |
|
Опорный генератор |
10 МГц |
|
Точность |
точность опорного генератора ± единица |
|
Входной аттенюатор |
-20 дБ |
|
Стабильность опорного генератора |
5 х 10-5 /день |
|
Выход 50 Гц (опционально) |
|
|
Форма сигнала |
синусоидальная |
|
Выходная частота |
50 Гц |
|
Выход мощного сигнала |
|
|
Выходная мощность |
10 Вт (нагрузка 4 Ом) |
|
Форма сигнала |
Синусоидальная |
|
Выходная частота |
10 Гц … 40 кГц |
|
Общие характеристики |
|
|
Питание |
110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 240х80х220 мм |
| Вес | 1.75 кг |
