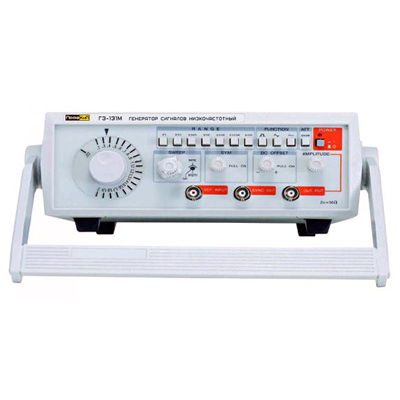

Генератор сигналов низкочастотный Г3-131М это функциональный свип-генератор - наиболее универсальный источник сигнала, который можно использовать как функциональный генератор, импульсный генератор или генератор качающейся частоты. В виду этого генератор имеет большое количество применений и в аналоговой, и в цифровой электронике при разработке, производстве, обслуживании и в образовательных целях.
Прибор имеет генератор управляемый напряжением (VCG) который может производить синусоидальный сигнал, треугольный сигнал или меандр в диапазоне частот от 0.02 Гц до 2 MГц.
Генератор сигналов низкочастотный ПРОФКИП Г3-131М имеет функцию плавно регулируемого постоянного смещения, которая позволяет подавать сигнал непосредственно в схемы даже при наличии постоянного уровня.
Наличие у генератора ПРОФКИП Г3-131М функции изменения симметрии сигнала, позволяет получить на выходе прибора прямоугольный импульсный сигнал, пилообразный сигнал или искаженный синусоидальный сигнал с изменяемой относительной длительностью импульса или параметрами формы сигнала. Это позволяет охватить полностью весь звуковой диапазон от 20 Гц до 20 кГц.
Отличительные особенности:
Технические характеристики низкочастотного генератора сигналов Г3-131М:
|
Частота |
0.02 Гц … 2 МГц (7 диапазонов) |
|
Изменение частоты |
в каждом диапазоне возможность регулировки частоты 100:1 |
|
Выходной сигнал |
синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL |
|
Точность установки частоты |
1 Гц ± значение младшего разряда ± погрешность задающего генератора |
|
Стабильность частоты |
±0.1% в течении 20 минут |
|
Выход управления частотой напряжением (VCF) |
частота выходного сигнала может быть установлена подачей на входVCF постоянного напряжения 0 В … -10 В Частотная модуляция (максимальное входное напряжение): -13 В |
|
Регулировка симметрии |
1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус |
|
Постоянное смещение |
плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом) |
|
Прямоугольный сигнал |
|
|
Характеристики прямоугольного синала |
регулируемая амплитуда |
|
Длительность фронта /спада |
< 100 > |
|
Синусоидальный сигнал |
|
|
Отклонения от синусоиды |
< 2% > |
|
Нестабильность амплитуды |
< > |
|
Треугольный сигнал |
|
|
Нелинейность |
менее 1% при 100 кГц |
|
Свип-генератор |
|
|
Характеристика изменения частоты |
линейная |
|
Период |
регулируемый от 2 сек (частота 0.5 Гц) до 20 мс (частота 50 Гц) |
|
Диапазон изменения частоты |
регулируемый от 10:1 до 1000:1 |
|
Выходной сигнал |
|
|
Амплитуда |
1 В … 20 В (без нагрузки) 0.5 В … 5 В (с нагрузкой 50 Ом) |
|
Аттенюатор |
фиксированный 20 дБ ±1 дБ регулируемы до 20 дБ |
|
Импеданс |
50 Ом ±5% |
|
Общие характеристики |
|
|
Питание |
100 В/120 В/220 В/230 В ± 10 %, 50 Гц/60 Гц, 13 Вт |
| Рабочая температура | 0°С ... 50°С (точность приводится при 25°С ± 5°С) |
| Категория защиты по напряжению | || |
| Габариты | 220х85х300 мм |
| Вес | 2.5 кг |
Комплект поставки:
|
