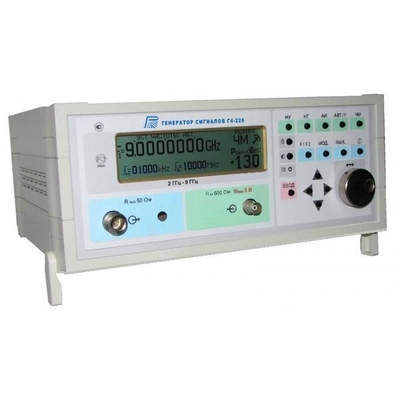

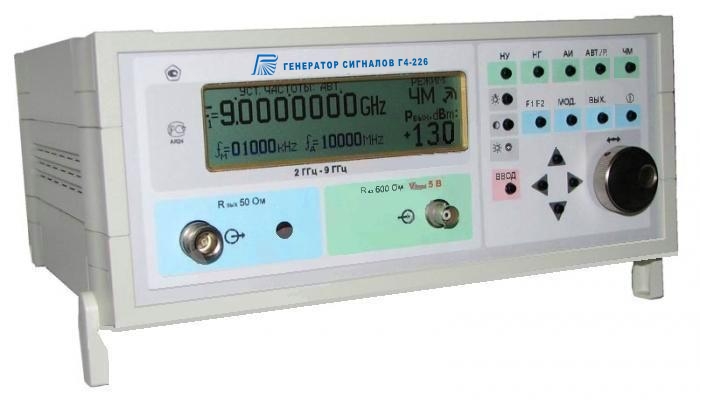

Генератор Г4-226 – настольный цифровой прибора СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.

Генератор имеет следующие режимы работы:

• НГ - режим немодулированной генерации;
• ЧМ - режим частотной модуляции от внешнего сигнала;
• АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

Основная погрешность установки частоты не более 3*10-7

Предусмотрено управление генератором через встроенный интерфейс RS-232.

Технические характеристики генератора Г4-226:

• Диапазон выходных частот – (2,0…18,0) ГГц.
• Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002
• Максимальная выходная мощность не менее 10 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +10дБм, с погрешностью не более 1,5дБ в интервале от +10дБм до – 20дБм и 2,5дБ до –50дБм

Генератор имеет следующие режимы работы:

• НГ - режим немодулированной генерации;
• ЧМ - режим частотной модуляции от внешнего сигнала;
• АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
• Основная погрешность установки частоты не более 3*10-7
• Масса не более 8 кг.
• Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В, с частотой 400 Гц;

Условия эксплуатации генератора Г4-226:

• гр. 1.1 УХЛ ГОСТ В20.309.304
• диапазон рабочих температур: +(5…40)о С;
• относительная влажность воздуха, не более - 80%, при температуре 25о С.

Габаритные размеры прибора, не более 317 х 132(156) х 257 мм, в скобках приведен размер с открытыми ножками.

Наработка на отказ – не менее 20000 час.

Трудоемкость изготовления, не более - 120 н/ч.

Заменяемое изделие - Г4-79, Г 4-83, Г4-109, Г4-111, Г4-111(А,Б), Г4-193, Г4-194, Г4-195 и др.

Особенности прибора: работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485

Прибор соответствует требованиям ГОСТ 22261-94.
