Назначение средства измерений:

Твердомеры динамические портативные модификации ТHL210 (далее твердомеры) предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Описание средства измерений:

Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. В международных стандартах с 1975г. этот метод измерения твёрдости называется методом Либа и результаты измерения твёрдости изделий указываются в величинах твёрдости Либа (HL), однако в России этот метод не стандартизирован. Поскольку электронный блок твердомера преобразует измеренные твердомером значения твёрдости в стандартизированные в России шкалы твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), то такой метод измерения твёрдости именуется "косвенным". Измерение твёрдости "косвенным" методом всегда уступает в точности и имеет большую погрешность, нежели измерение твёрдости "прямым" методом по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Этот момент необходимо учитывать если вы выбираете прибор измерения твёрдости для лаборатории с требованием высокой точности измерений и минимальной погрешности - в этих случаях придётся отказаться от твердомеров портативного типа (с "косвенным" методом) и выбрать твердомер стационарного или переносного типа (реализуют "прямой" метод измерения твёрдости).

Особенности измерений с твердомером динамическим портативным ТHL210:

Портативный твердомер THL210 может быть использован в машиностроении, металлургии, энергетике и других отраслях промышленности, а также в ремонтно-монтажных организациях. Объектами измерений может быть широкий спектр промышленного оборудования: сосуды давления различного назначения, трубопроводы, роторы турбин и генераторов, валки прокатных станов, коленчатые валы, шестерни, детали и узлы транспортных средств, рельсы, колеса вагонов, электро- и тепловозов, промышленные полуфабрикаты, (отливки, поковки, листы, трубы) и т.д.

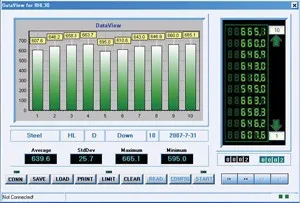

Программа обработки данных на компьютере Datapro для твердомера THL210

 Технические характеристики:

• Меню на английском языке

• Шкалы твёрдости: HL, HB, HRA, HRB, HRC, HV, HS

• Диапазон измерения: HLD (170-960)

• Погрешность измерений: ± 6HLD (760±30HLD)

• Стандартная комплектация: датчик тип D

• Дополнительная комплектация (на заказ): датчики типов DC/D + 15/G/C/DL - можно сразу подключить, откалибровать и работать с прибором

• Мин. радиус кривизны контролируемой поверхности Rmin = 50 мм (с использованием доп. комплектации опорных колец Rmin = 10 мм)

• Мин. масса контролируемого изделия: 3 кг.

• Мин. толщина контролируемого изделия: 10 мм для датчиков тип D/DC/DL/D + 15; 1 мм для датчика тип C; 15 мм для датчика тип G;

• Мин. толщина закалённой поверхности - 0,8 мм

• Макс. измеряемая твёрдость: 996 HV (для датчиков тип DC/D + 15//C/DL), 646 НВ (для датчика тип G)

• Возможность связи с компьютером через разъём USB 1.0 интерфейс

• Возможность подключения принтера

• Память на 600 значений измерений

• Звуковая индикация достижения установленного нижнего или верхнего предела диапазона измерений

• ЖК дисплей, матрица 128 × 64 с подстветкой

• Питание от 4 шт батарей типа ААА (не входят в стандартную комплектацию)

• Время работы ок. 100 ч (без включения подсветки дисплея)

• Рабочий диапазон: температура 0...40 ⁰С; влажность ≤90%

• Габаритные размеры: 125*67*31 мм, вес 300 г (электронный блок)

Комплектность:

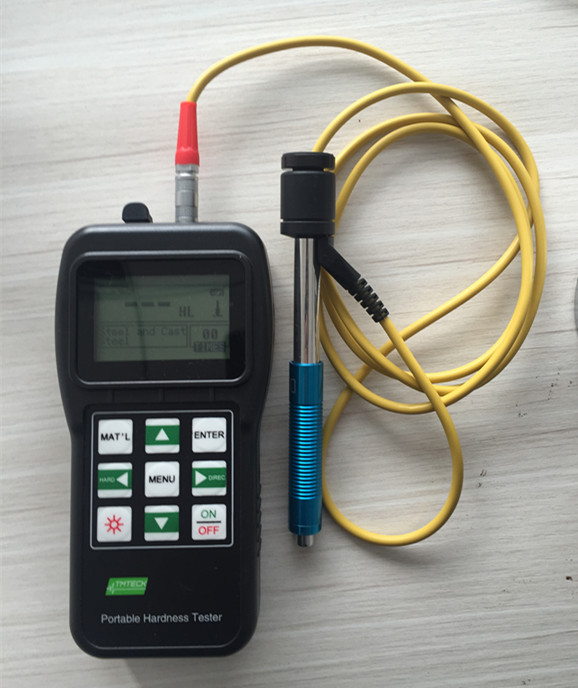

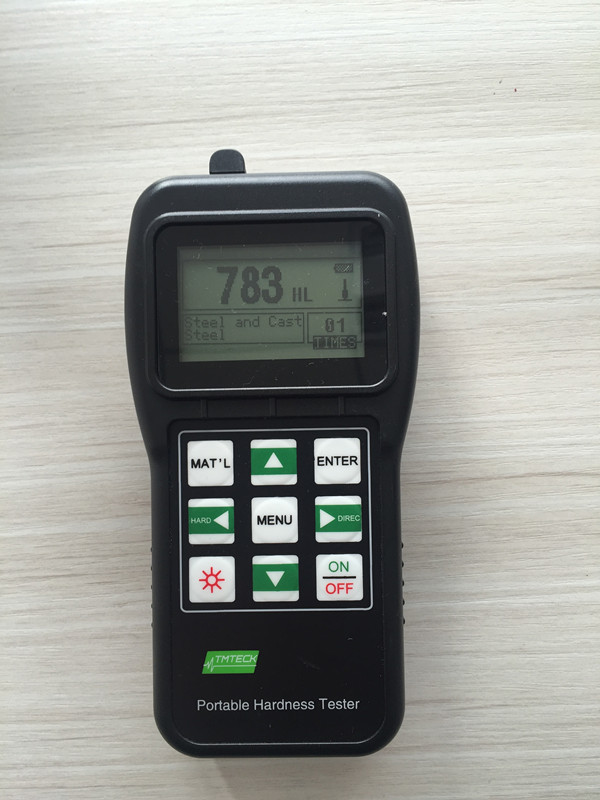

1. THL210 электронный блок - 1 шт.

2. Ударный датчик тип D - 1 шт.

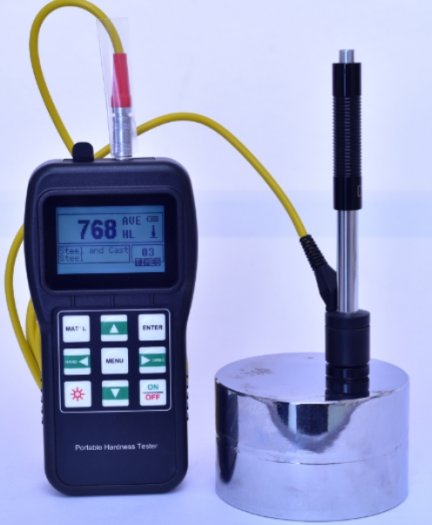

3. Тестовый блок по Либу - 1 шт

4. Щётка для чистки внутренности ударного датчика - 1 шт.

5. Соединительный кабель датчика с электронным блоком - 1 шт.

6. Руководство по эксплуатации (англ.яз) - 1 шт.

7. Упаковочный чехол для хранения - 1 шт.

8. Программное обеспечение THL210 DataPro через USB

9. По заказу - минипринтер.

10. По заказу - ударные датчики типов DC/D + 15/G/C/DL

11. По заказу - Комплект опорных колец и насадок для измерений на криволинейных поверхностях.
