ЦЕНА: по запросу

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
НКФ ВОЛГА

Артикул: Волга ЭМ

	Гарантия: 1 год
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Менеджер по направлению НКФ ВОЛГА
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Тип оборудования: Электромагнитный расходомер

Производитель: НКФ Волга

Модель: Волга ЭМ

Гарантия: 1 год

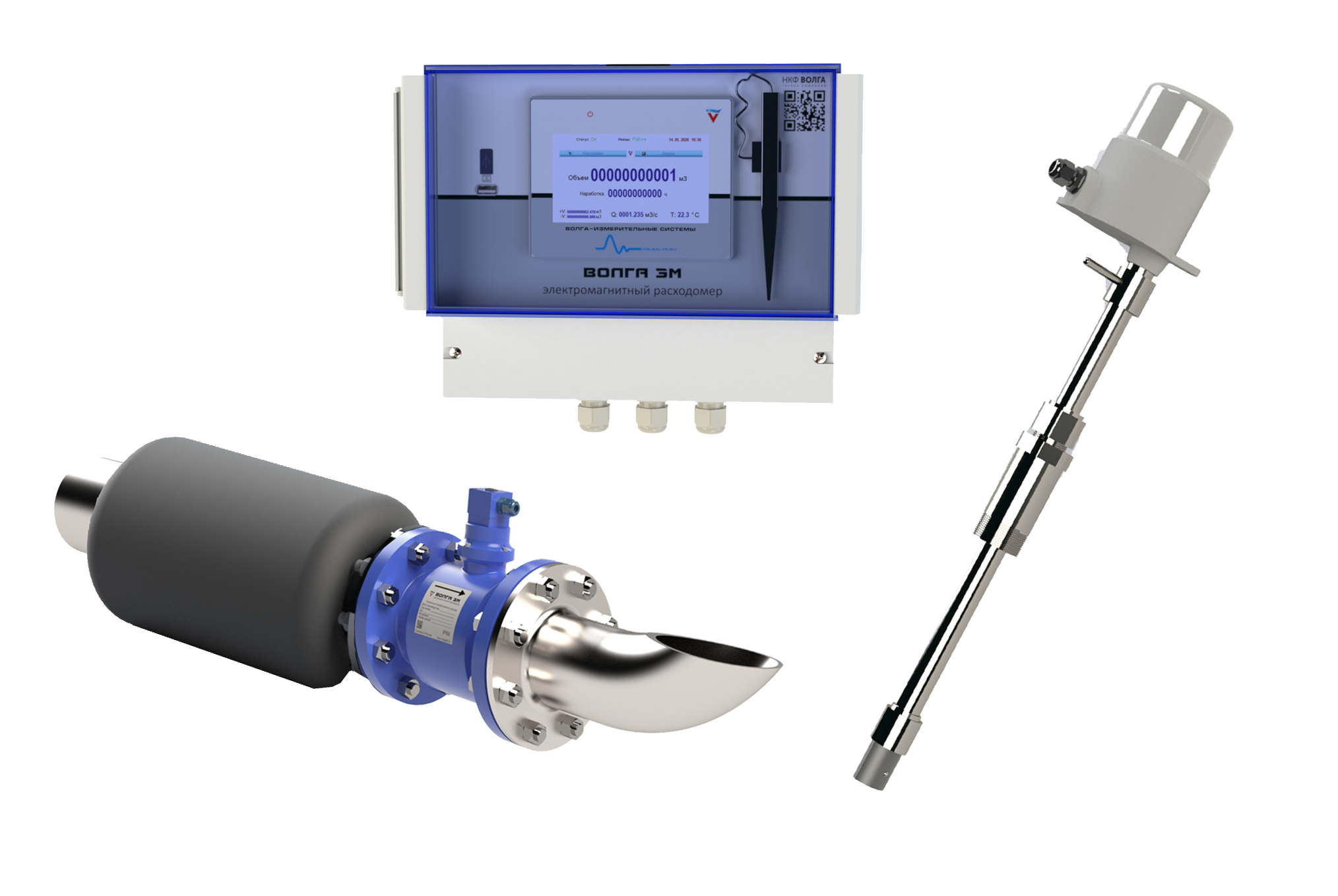

Описание расходомера Волга ЭМ:

Электромагнитный расходомер Волга ЭМ предназначен для измерения объемного расхода питьевой, природной, очищенной и сточной воды в напорных и безнапорных водоводах. Прибор разработан специально для использования в составе коммерческих узлов учета и соответствует всем требованиям, предъявляемым к измерительному оборудованию, используемому для финансовых взаиморасчетов хозяйствующих субъектов.

Расходомер может быть укомплектован присоединительной арматурой, позволяющей установить измерительный сенсор в водовод с безнапорным режимом течения, например, в канализационный коллектор (так называемая «L-система»).

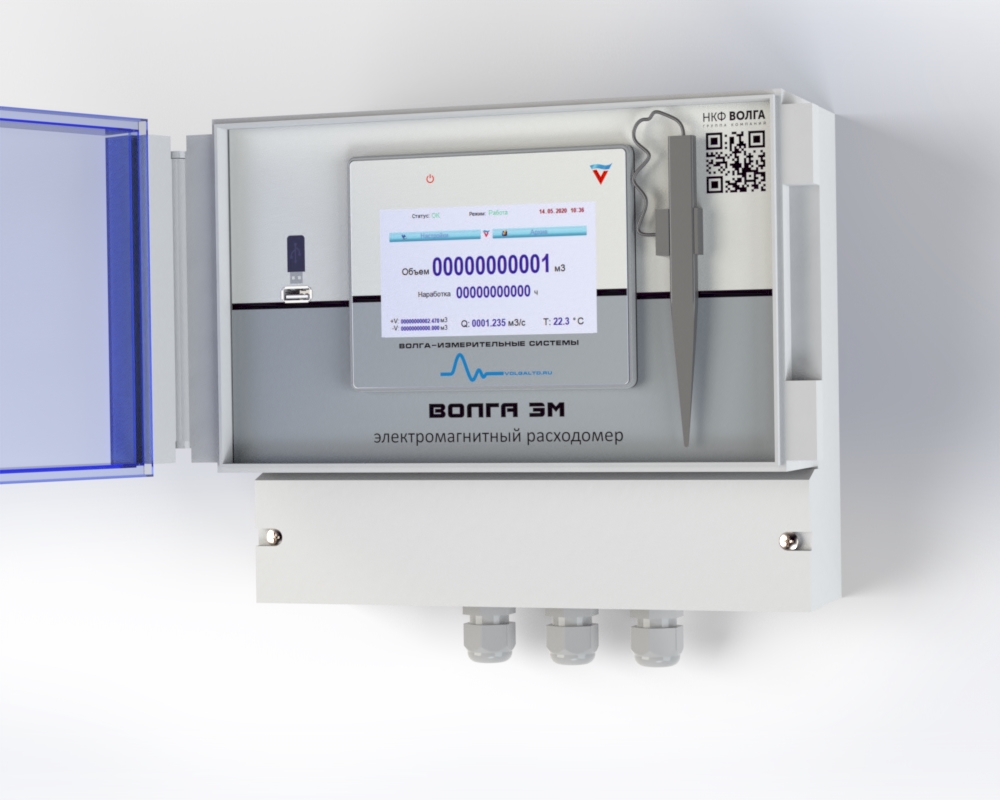

Вторичный преобразователь

Доступен как в стационарном варианте, так и в портативном с автономным электропитанием.

Первичные преобразователи

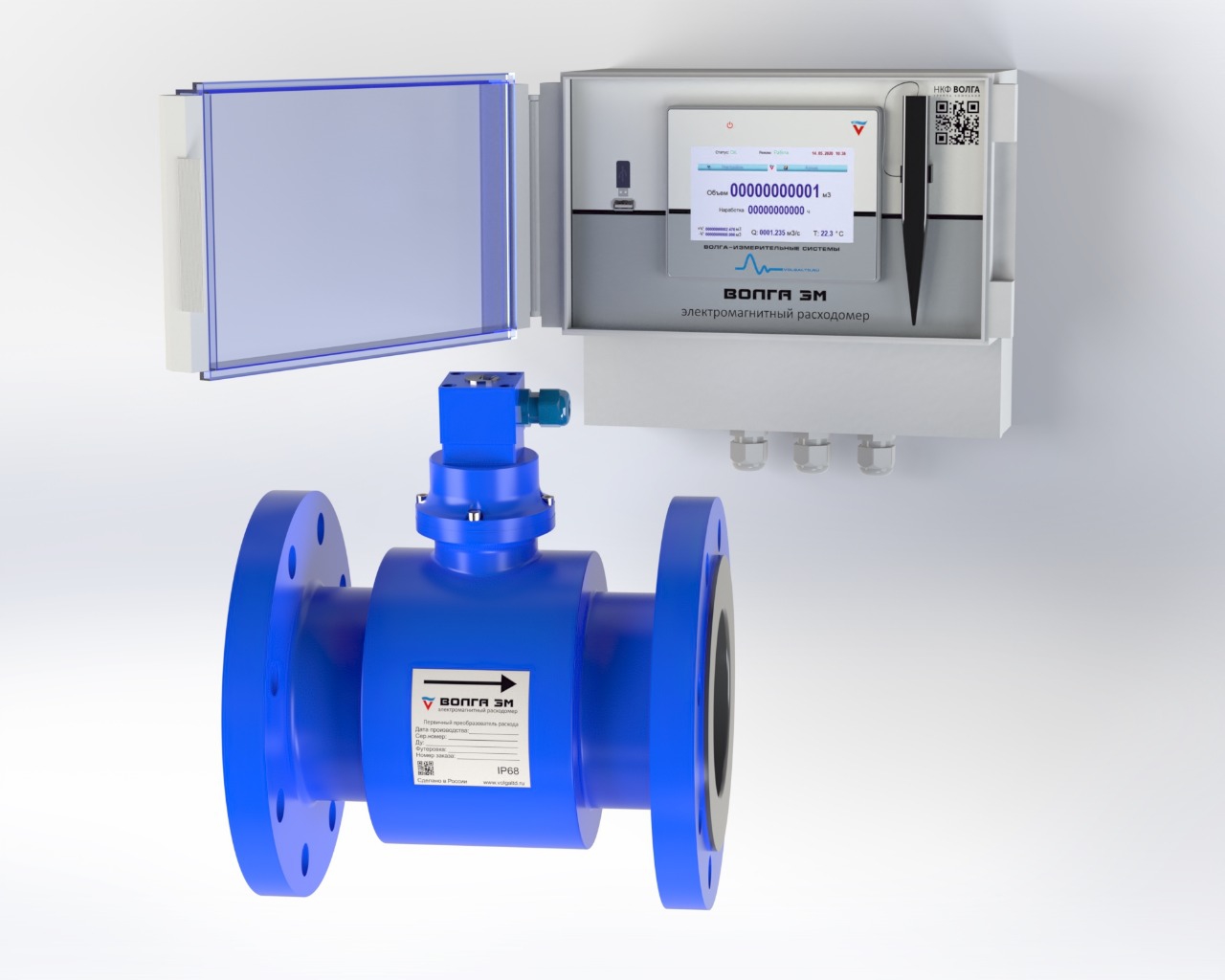

ПП – полнопроходной первичный преобразователь

ППМ – полнопроходной первичный преобразователь для малых расходов и установки в L-системы

ВР – врезной штанговый первичный преобразователь

Типоразмеры труб

Ду, мм: 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 мм

Сферы применения Волга ЭМ:

Коммерческие узлы учета в ВКХ
Технологический учет в различных отраслях промышленности и народного хозяйства
Организация узлов коммерческого и технологического учета сточных вод;
Экологический мониторинг;
Калибровка других средств измерений.
Водный аудит

Преимущества электромагнитного расходомера Волга ЭМ:

Извлечение первичного преобразователя из водовода для обслуживания без остановки течения и снятия рабочего напора (исполнение ВР)
Полноцветный сенсорный экран с дружественным интерфейсом
Время наработки, журнал ошибок и событий
Сохранение измеренных данных и журналов на флэш-накопитель
Цифровые интерфейсы RS-485, Ethernet
Встроенный VNC сервер для удаленного подключения с любого мобильного устройства (Android/iOS смартфон, планшетный или персональный компьютер)
Беспроводная связь в сетях GPRS 3G/4G (опция)
Специальное исполнение для ливневых, хозяйственно бытовых и совмещенных безнапорных канализационных систем (L-системы)
Подключение до трех первичных преобразователей к одному вторичному блоку (опция)
Высокая точность измерений
Автоматическая каталитическая очистка измерительных электродов
Высокая чувствительность в области малых расходов
Простой и надежный механизм для быстрого монтажа и демонтажа L-системы из канализационного трубопровода (исполнение ППМ)
Поддержка протокола MQTT для работы в системах промышленного Интернета вещей (IIoT)

Технические характеристики Волга ЭМ:

Таблица №1 - Диапазоны измерений объемного расхода

Диаметр условного прохода первичного преобразователя, мм	Исполнение	Минимальный расход, м³/ч	Максимальный расход, м³/ч
25	ПП	0,04	20
32	ПП	0,06	31,25
40	ПП	0,1	50
50	ПП	0,16	78,75
65	ПП	0,25	125
65	ППМ	0,12	72
80	ПП	0,4	200
80	ППМ	0,18	110
100	ПП	0,5	250
100	ППМ	0,28	170
125	ПП	1	500
125	ППМ	0,44	270
150	ПП	1,58	787,5
150	ППМ	0,64	383
200	ПП	2	1000
200	ППМ	1,13	680
250	ПП	2,5	1250
250	ППМ	1,77	1062
300	ПП	4	2000
300	ППМ	2,54	1528

Таблица №2 – Метрологические и технические характеристики

Диапазон измерения скорости потока (исполнение Волга ЭМ ПП), м/с

от -10 до -0,02

от 0,02 до 10

Диапазон измерения скорости потока (исполнение Волга ЭМ ППМ), м/с

от -6 до -0,01

от 0,01 до 6

Диапазон измерения скорости потока (исполнение Волга ЭМ ВР), м/с

От -10 до -0,04

От -0,04 до 10

Пределы допускаемой относительной погрешности измерения расхода (модификация Волга ЭМ ПП), %:

- для 0,02 ≤ v < 0,3

- для 0,3 ≤ v < 10,

где v – скорость в проточной части расходомера

±2

±0,2

Пределы допускаемой относительной погрешности измерения расхода (модификация Волга ЭМ ППМ), %:

- для 0,01 ≤ v < 0,2

- для 0,2 ≤ v < 0,5

- для 0,5 ≤ v ≤ 6,

где v – скорость в проточной части расходомера

±4

±2

±0,5

Пределы допускаемой относительной погрешности измерения расхода (модификация Волга ЭМ ВР), %:

- для 0,04 ≤ v < 0,1

- для 0,1 ≤ v < 0,3

- для 0,3 ≤ v ≤ 10,

где v – скорость в створе измерения

±4

±2

±1

Диапазон условного прохода, мм

- исполнение ПП, ППМ

- исполнение ВР

От 25 до 300

От 50 до 2000

Максимальное давление в трубопроводе, МПа

- для исполнения ПП, ППМ

- для исполнения ВР

Максимальная температура жидкости, ᵒС:

- исполнение ПП, ППМ и футеровка из жесткой резины;

- исполнение ПП, ППМ и футеровка из фторопласта

- исполнение ВР

+70

+130

+ 60

Диапазон температуры окружающей среды для первичного преобразователя, ᵒС

- исполнения ПП и ППМ

- исполнение ВР

от -20 до +60

от – 40 до + 70

Диапазон температуры окружающей среды для вторичного блока, без конденсации влаги, ᵒС

от -20 до +60

Минимальная удельная электропроводимость жидкости, мкС/см

Степень защиты первичного преобразователя всех исполнений, ГОСТ 14254-2015

IP 68

Степень защиты вторичного блока, ГОСТ 14254-2015

IP 65

Напряжение питания, В:

- постоянный ток

- переменный ток

+24

от 187 до 242

Потребляемая мощность, Вт

Габаритные размеры электронного блока, мм,

не более:

- высота

- ширина

- длина

200

300

140

Габаритные размеры первичного преобразователя, мм, не более:

- исполнение ПП, ППМ (В х Ш х Д)

- исполнение ВР (В х Ø)

491 х 450 х 400

1358 х 117

Масса электронного блока, кг, не более

1,5

Масса первичного преобразователя, кг, не более

Наработка на отказ, ч, не менее

70000

Срок службы, лет
