Тип оборудования: Стационарный электромагнитный расходомер

Производитель: Jaeger messtechnik

Модель: Jaeger observer fm-s, fm2s

Гарантия: 1 год

Описание расходомера Jaeger observer fm-s, fm2s:

Стационарный электромагнитный расходомер для измерения объемного расхода и объема электропроводящих жидкостей в трубопроводах с безнапорным (самотечным) и комбинированным напорно-безнапорным режимом течения внутренним диаметром от 100 до 800 мм.

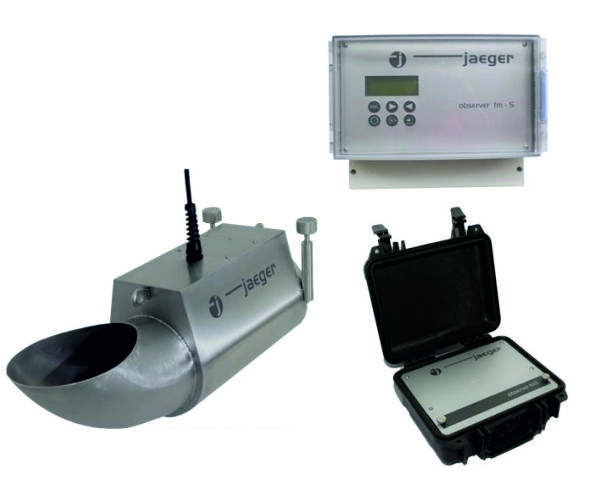

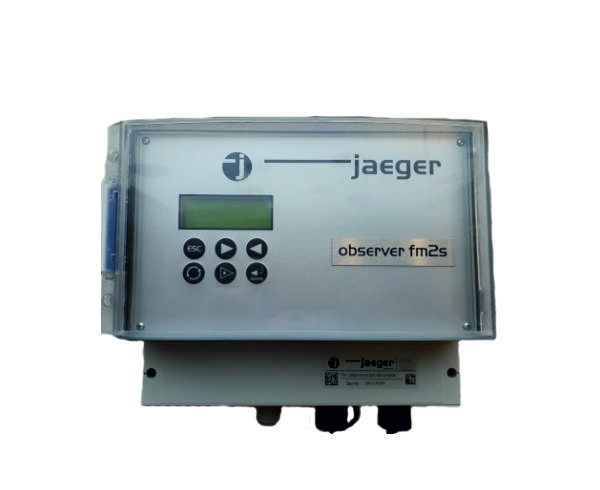

Расходомер состоит из первичного преобразователя скорости, измерительного участка, элемента уплотнения и вторичного блока. Первичный преобразователь скорости вместе с измерительным участком устанавливаются в трубопровод при помощи элемента уплотнения, входящего в комплект поставки, который блокирует свободную часть трубопровода, заставляя жидкость течь по измерительному участку. Измерительный участок и первичный преобразователь изготавливаются из нержавеющей стали и крепятся друг с другом при помощи быстросъемного соединения.

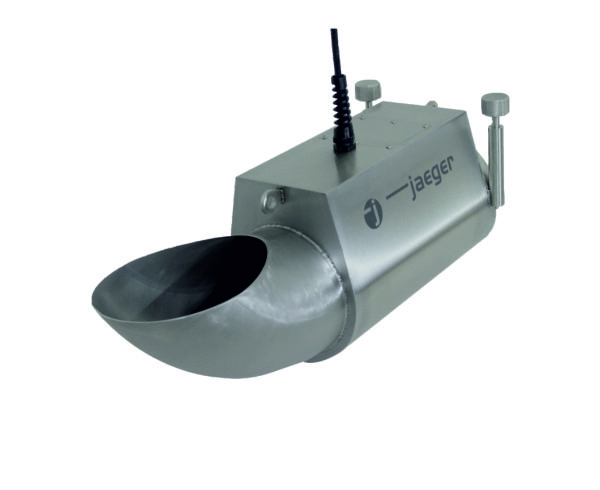

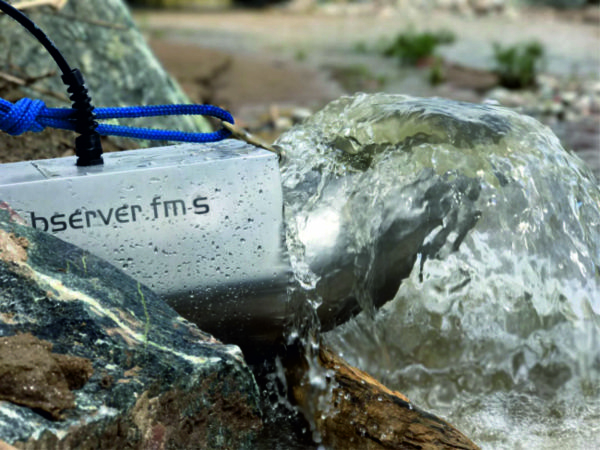

Измерительная часть расходомера представляет собой участок трубопровода с установленным на нем электромагнитным первичным преобразователем скорости. Выпускная часть измерительного участка выполнена в виде изгиба, направленного вверх, таким образом, создается постоянный подпор, и все сечение измерительного участка оказывается заполненным. При этом режим течения на участке трубопровода ниже по течению от излива установленного расходомера вновь становится безнапорным.

Сферы применения Jaeger observer fm-s, fm2s:

• Организация узлов коммерческого и технологического учета сточных вод
• Выполнение кратковременных измерений на сетях водоотведения
• Проведение предпроектных изысканий
• Экологический мониторинг
• Калибровка других средств измерений
• Валидация и калибровка компьютерных моделей сетей водоотведения
• Предупреждение чрезвычайных ситуаций, связанных с нештатной работой систем водоотведения

Преимущества электромагнитного расходомера Jaeger observer fm-s, fm2s:

• Измерения в условиях малого расхода и наполнения
• Высокая точность измерения (до 0,5%)
• Отсутствие требований к длинам прямых участков
• Устойчивость к агрессивным средам
• Прочный герметичный корпус из нержавеющей стали (IP 68)
• Широкая линейка типоразмеров
• Полное соответствие требованиям ресурсоснабжающих организаций
• Неприхотливость в работе и удобство технического обслуживания
• Быстрый монтаж и демонтаж при использовании пневматического уплотнителя
• Реестр СИ РФ
• Русифицированный интерфейс
• Датчик пустой трубы

Технические характеристики Jaeger observer fm-s, fm2s:

Таблица типоразмеров
