Осциллограф-мультиметр VERDO SH1401

VERDO SH1401 — компактный портативный прибор, сочетающий в одном корпусе двухканальный цифровой осциллограф с полосой пропускания 40 МГц и высокоточный 4½-разрядный True RMS мультиметр. Благодаря автономному питанию, прочной конструкции и широким измерительным возможностям прибор станет эффективным решением для инженеров, сервисных специалистов и сотрудников технических служб.

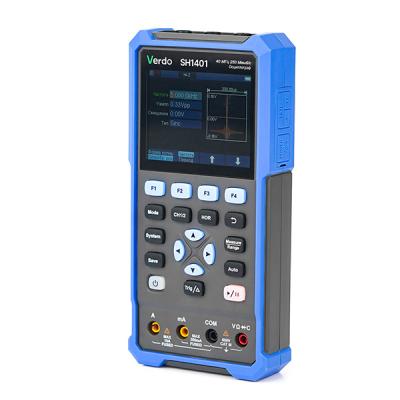

Внешний вид

1. Входные разъёмы каналов CH1 и CH2.
2. Выходной разъем генератора сигналов (опция).
3. Область отображения данных (экран).
4. Кнопки F1 – F4 – многофункциональные кнопки.
5. Кнопка HOR настройки горизонтальной развертки кнопок.
6. Кнопка возврата на предыдущий уровень меню.
7. Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
8. Кнопки приближения или перемещения.
9. Кнопка автоматической настройки.
10. Кнопка запуска / остановки функций.
11. Входные гнезда мультиметра.
12. Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
13. Кнопка включения питания.
14. Кнопка сохранения настроек.
15. Кнопка системных настроек.
16. Кнопка переключения между режимами осциллографа и мультиметра.
17. Кнопка переключения между каналами СН1 и СН2.

1. Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
2. Разъем зарядки или передачи данных по USB-интерфейсу.
3. Опорная скоба.

Автономная работа и надежная конструкция

VERDO SH1401 оснащен сменным аккумулятором, обеспечивающим до 4 часов непрерывной автономной работы. Это позволяет выполнять измерения на объектах без электросети, проводить диагностику оборудования в полевых условиях и безопасно работать с цепями, имеющими плавающий потенциал.

Противоударный защитный хольстер снижает риск повреждения прибора при случайных падениях, а компактный корпус и встроенная опорная скоба обеспечивают удобство эксплуатации в различных рабочих положениях. Изолированные входные разъемы повышают безопасность при измерениях в высоковольтных цепях.

Возможности осциллографа

Двухканальный цифровой осциллограф с полосой пропускания 40 МГц предназначен для анализа электрических сигналов и поддерживает широкий набор функций:

• полоса пропускания до 40 МГц;

• режим обнаружения импульсных помех (Peak Detect);

• режим X–Y для анализа фазовых соотношений;

• курсорные измерения с привязкой к сигналу или экрану;

• до 12 автоматических измерений, включая частоту, период, амплитуду, максимальное и минимальное значения, размах, среднее и среднеквадратичное значение (True RMS), скорость нарастания и спада, а также положительную и отрицательную ширину импульса;

• одновременное отображение до шести автоматических измерений.

Встроенный True RMS мультиметр

Прибор объединяет осциллограф и полноценный 4½-разрядный True RMS мультиметр с разрешением 20 000 отсчетов и базовой погрешностью ±0,3 %.

Поддерживаются измерения:

• постоянного и переменного напряжения;

• постоянного и переменного тока;

• сопротивления;

• емкости.

Дополнительные функции:

• проверка диодов;

• прозвонка электрических цепей;

• автоматический и ручной выбор диапазонов;

• режим относительных измерений;

• удержание результатов (Hold).

Сохранение и передача данных

Для документирования результатов VERDO SH1401 позволяет сохранять:

• до 4 пользовательских настроек;

• 4 опорные осциллограммы;

• 4 снимка экрана;

• 4 файла осциллограмм в формате CSV.

Опорные осциллограммы можно отображать одновременно с текущим сигналом для удобного сравнения результатов измерений.

Через интерфейс USB Type-C прибор подключается к компьютеру как внешний накопитель, обеспечивая быстрый доступ к сохраненным изображениям и CSV-файлам без использования дополнительного оборудования.

Комплектное программное обеспечение позволяет отображать осциллограммы на ПК, сохранять и экспортировать результаты измерений, выполнять курсорный анализ, сохранять изображения экрана и дистанционно управлять прибором с помощью команд SCPI.

Кому подойдет VERDO SH1401

Прибор станет эффективным решением для:

• сервисных инженеров и специалистов по ремонту электроники;

• монтажных и выездных сервисных бригад;

• предприятий промышленности и энергетики;

• организаций, оснащающих измерительные лаборатории для лицензии МЧС;

• учебных заведений и лабораторий;

• компаний, которым требуется функциональный измерительный прибор по доступной цене.

Отличительные особенности:

• Двухканальный осциллограф и True RMS мультиметр в одном устройстве.

• До 4 часов автономной работы от сменного аккумулятора.

• Полоса пропускания осциллографа до 40 МГц.

• Компактный корпус с противоударным защитным хольстером.

• Бесплатное программное обеспечение для ПК.

• Поддержка сохранения осциллограмм, снимков экрана и файлов CSV.

• Высокая точность измерений и широкие функциональные возможности.

• Оптимальное сочетание мобильности, функциональности и стоимости.

VERDO SH1401 — универсальный портативный измерительный прибор, объединяющий цифровой осциллограф и True RMS мультиметр, предназначенный для диагностики, ремонта и обслуживания электронного и электротехнического оборудования как в лабораторных, так и в полевых условиях.

Технические характеристики:

Комплект поставки

• Осциллограф-мультиметр
• Адаптер питания
• USB-кабель
• Пассивный щуп
• Кабель с зажимом-«крокодилом»
• Набор щупов к мультиметру (один красный и один черный)
• Инструмент для регулировки щупов
