| ЦЕНА: 834 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: СКАТ-АВН70
|
Тип оборудования: Активная высоковольтная нагрузка
Производитель: СКАТ
Модель: СКАТ-АВН70
Гарантия: 1 год

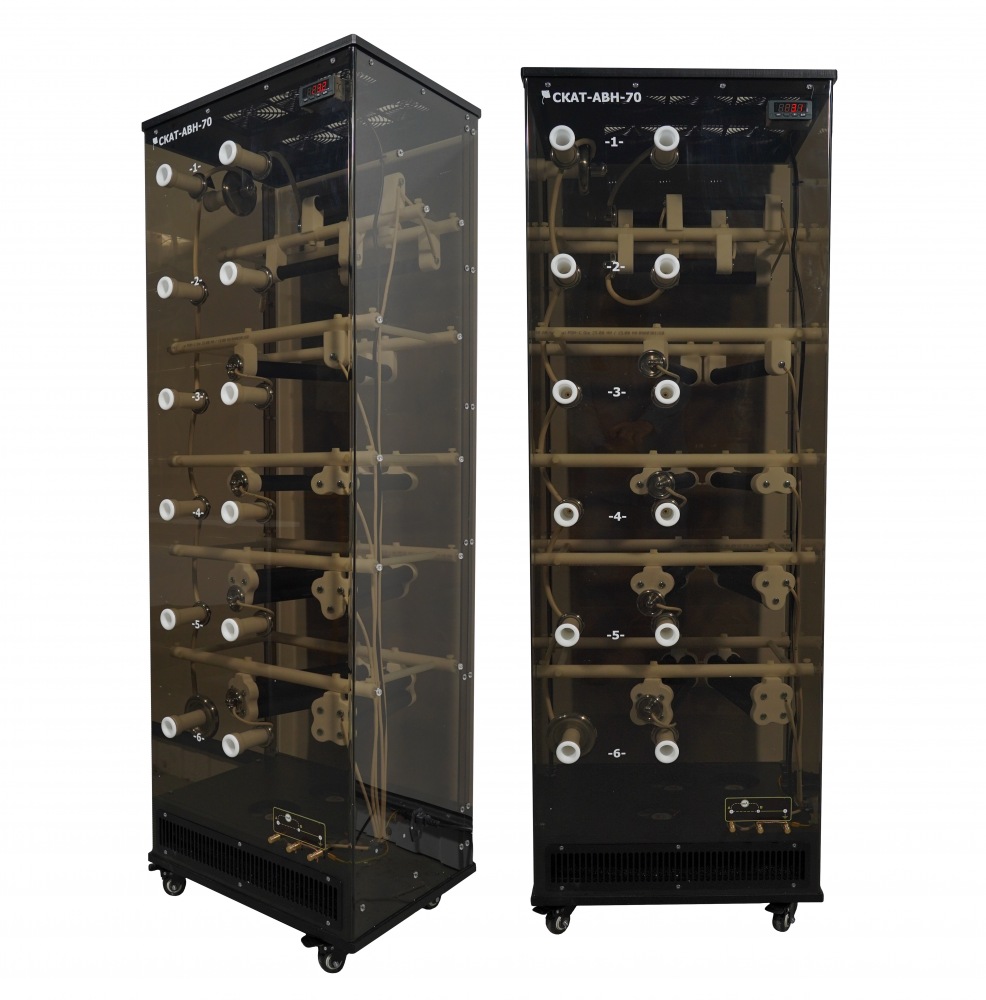

Описание нагрузки СКАТ-АВН70:
Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции.
Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа
СКАТ-70М (МА), СКАТ-70, АВИЦ-70,
аппаратов испытания диэлектриков типа АИСТ 50⁄70; АИД-70М; АИД-70Ц и подобных.
Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.
Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
В качестве элементов нагрузки используются модули,
представляющие собой сборки из термостойких высоковольтных резисторов.
Предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа . Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.
Опционально вместе с нагрузкой поставляется импульсный конденсатор СКАТ ИК-100 – 0,4, который требуется для корректного проведения метрологических испытаний на постоянном токе (при его использовании у приборов, использующих однополупериодное выпрямление, амплитуда пульсаций выходного напряжения не будет превышать 3 % во всем диапазоне нагрузок).
Технические характеристики СКАТ-АВН70:
|
Технические данные |
||
|
Наибольшее рабочее напряжение постоянного тока, кВ |
70 |
|
|
Наибольшее амплитудное значение переменного тока, кВ |
70 |
|
|
Число ступеней нагрузки |
6 |
|
|
первая ступень |
68 ±5% МОм |
80 Вт |
|
вторая ступень |
22.4 ±5% МОм |
220 Вт |
|
третья ступень |
14.1 ±5% МОм |
350 Вт |
|
четвертая ступень |
6.6 ±5% МОм |
750 Вт |
|
пятая ступень |
2.4 ±5% МОм |
1500 Вт |
|
шестая ступень |
1.35 ±5% МОм |
2000 Вт |
|
Габаритные размеры ГхШхВ не более, мм |
435*550*1620 |
|
|
Масса, кг |
50 |
|
|
Максимальная суммарная рассеиваемая мощность,Вт |
3500 |
|
|
Время работы при максимальной мощности, час |
1 |
|
|
Емкость конденсатора (опционально), мкФ |
0,4 |
|
|
Масса конденсатора (опционально), кг |
29 |
|
|
Электропитание, Гц |
от сети переменного тока частотой 50±1 напряжением 220 В ±10% |
|
|
Максимальная полная мощность, потребляемая системой охлаждения не более, ВА |
200 |
|
|
Возможные схемы соединения |
||||
|
Номер схемы соединения |
Параллельно соединенные ступени |
Расчетные параметры |
|
|
|
Сопротивление, МОм |
Мощность, Вт |
|
||
|
1 |
1 |
68 |
80 |
|
|
2 |
2 |
22,4 |
220 |
|
|
3 |
1, 2 |
16,85 |
300 |
|
|
4 |
3 |
14,1 |
350 |
|
|
5 |
1, 3 |
11,68 |
420 |
|
|
6 |
2, 3 |
8,65 |
560 |
|
|
7 |
1, 2, 3 |
7,67 |
650 |
|
|
8 |
4 |
6,6 |
750 |
|
|
9 |
1, 4 |
6 |
820 |
|
|
10 |
2, 4 |
5,1 |
1000 |
|
|
11 |
1, 2, 4 |
4,74 |
1070 |
|
|
12 |
3, 4 |
4,5 |
1100 |
|
|
13 |
2, 3, 4 |
3,74 |
1350 |
|
|
14 |
1, 2, 3, 4 |
3,55 |
1420 |
|
|
15 |
5 |
2,4 |
1500 |
|
|
16 |
1, 5 |
2,31 |
1580 |
|
|
17 |
2, 5 |
2,17 |
1660 |
|
|
18 |
1, 2, 5 |
2,1 |
1720 |
|
|
19 |
1, 3, 5 |
2 |
1930 |
|
|
20 |
1, 2, 3, 5 |
1,83 |
1970 |
|
|
21 |
4, 5 |
1,76 |
2050 |
|
|
22 |
2, 4, 5 |
1,63 |
2210 |
|
|
23 |
1, 2, 4, 5 |
1,59 |
2270 |
|
|
24 |
3, 4, 5 |
1,56 |
2310 |
|
|
25 |
6 |
1,35 |
2000 |
|
|
26 |
1, 6 |
1,32 |
2050 |
|
|
27 |
1, 2, 6 |
1,25 |
2160 |
|
|
28 |
1, 3, 6 |
1,21 |
2250 |
|
|
29 |
2, 3, 6 |
1,17 |
2300 |
|
|
30 |
1, 2, 3, 6 |
1,15 |
2350 |
|
|
31 |
4, 6 |
1,12 |
2420 |
|
|
32 |
2, 4, 6 |
1,07 |
2520 |
|
|
33 |
3, 4, 6 |
1,04 |
2600 |
|
|
34 |
2, 3, 4, 6 |
1 |
2710 |
|
|
35 |
5, 6 |
0,86 |
3150 |
|
|
36 |
2, 5, 6 |
0,83 |
3260 |
|
|
37 |
3, 5, 6 |
0,81 |
3340 |
|
|
38 |
4, 5, 6 |
0,76 |
3560 |
|
|
39 |
2, 4, 5, 6 |
0,74 |
3650 |
|
|
40 |
3, 4, 5, 6 |
0,72 |
3750 |
|
|
Логистика |
|
|
Габариты упаковки, мм |
1760 х 620 х 500 |
|
Объем упаковки, м3 |
0,55 |
|
Вес в упаковке, кг |
88 |
|
