Стенд высоковольтный стационарный СКАТ-СВС-100Ц

Стенд высоковольтный стационарный СКАТ-СВС-100Ц
/images/all/3/20569/big/img_5.jpg
jijijij
Стенд высоковольтный стационарный СКАТ-СВС-100Ц
/images/all/3/20569/big/img_14.png
Стенд высоковольтный стационарный СКАТ-СВС-100Ц
Стенд высоковольтный стационарный СКАТ-СВС-100Ц
/images/all/3/20569/big/img_16.png
1
Стенд высоковольтный стационарный СКАТ-СВС-100Ц
/images/all/3/20569/big/img_18.png
1

ЦЕНА: 588 000 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Завод промышленного оборудования СКАТ

Россия

Артикул: СКАТ-СВС-100Ц

	Гарантия: 1 год
	Внесен в Госреестр СИ.
	Руководство по эксплуатации: Скачать (PDF, 411.86KB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Тип оборудования: Стенд высоковольтный стационарный

Производитель: СКАТ

Модель: СКАТ-СВС-100Ц

Гарантия: 1 год

Описание стенда СКАТ-СВС-100Ц:

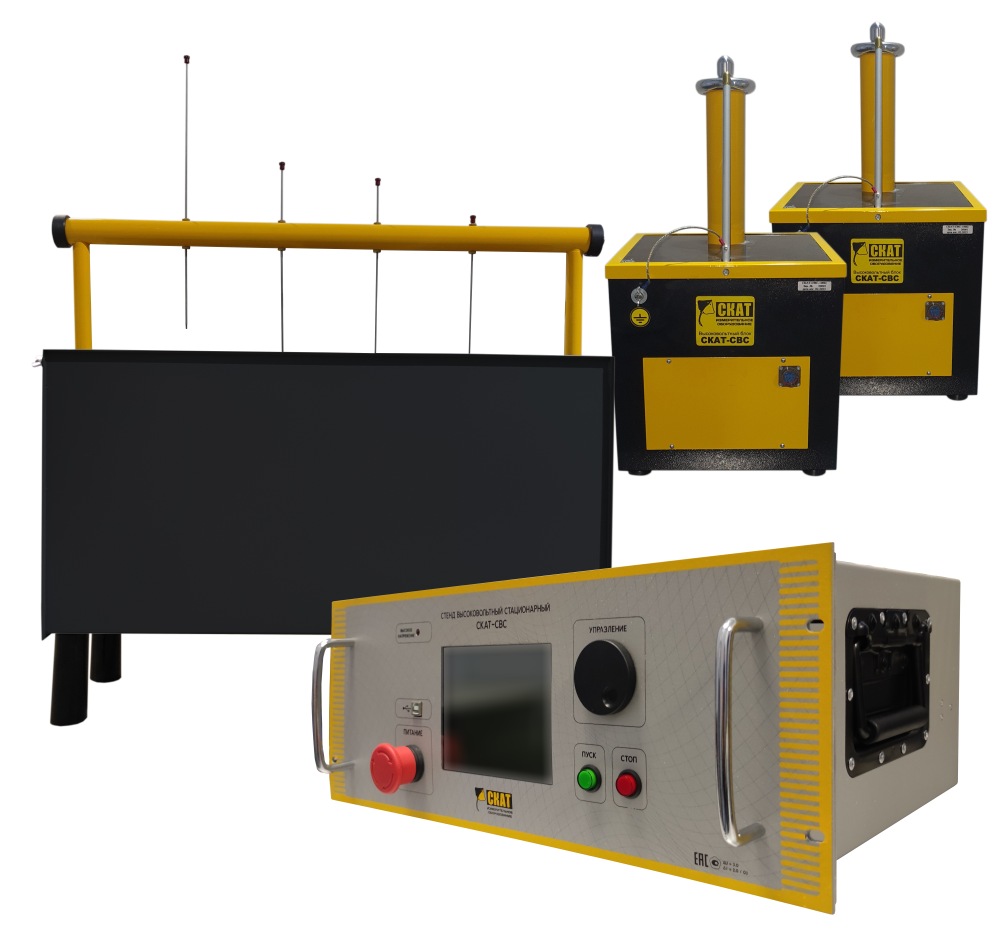

СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

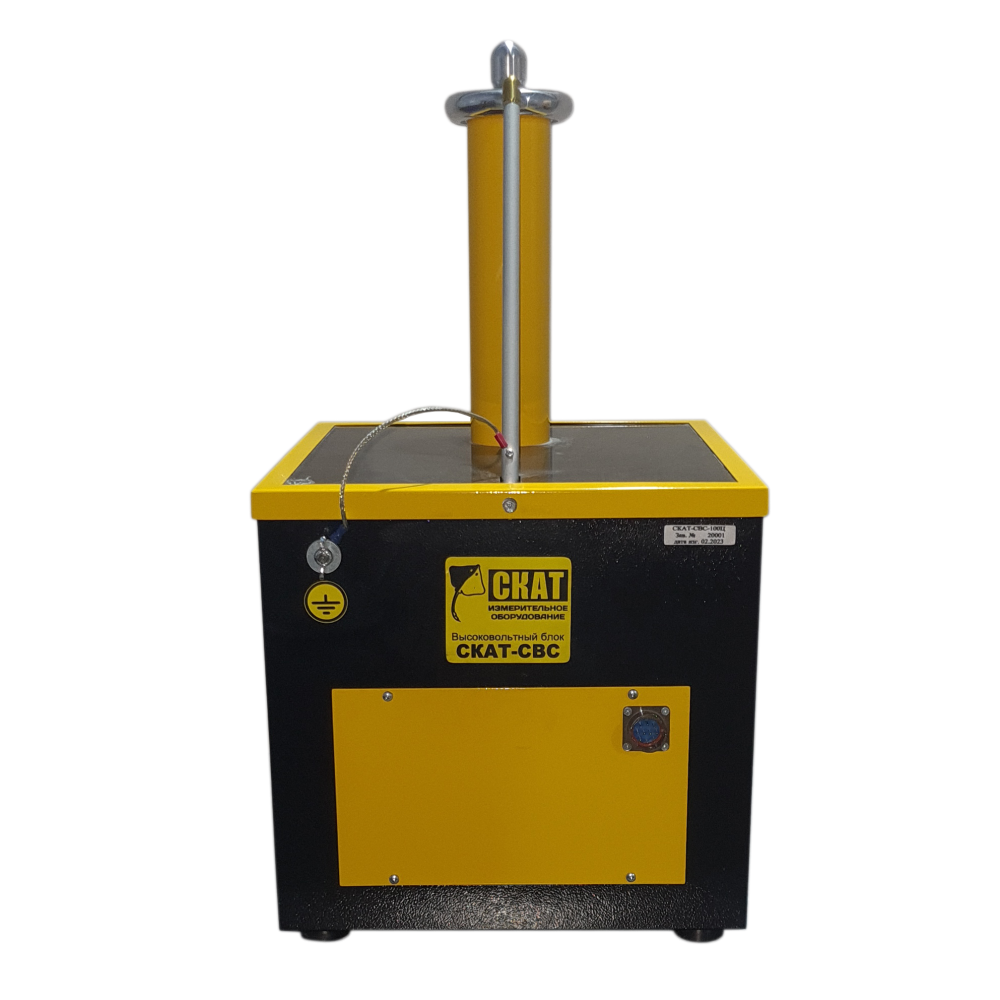

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

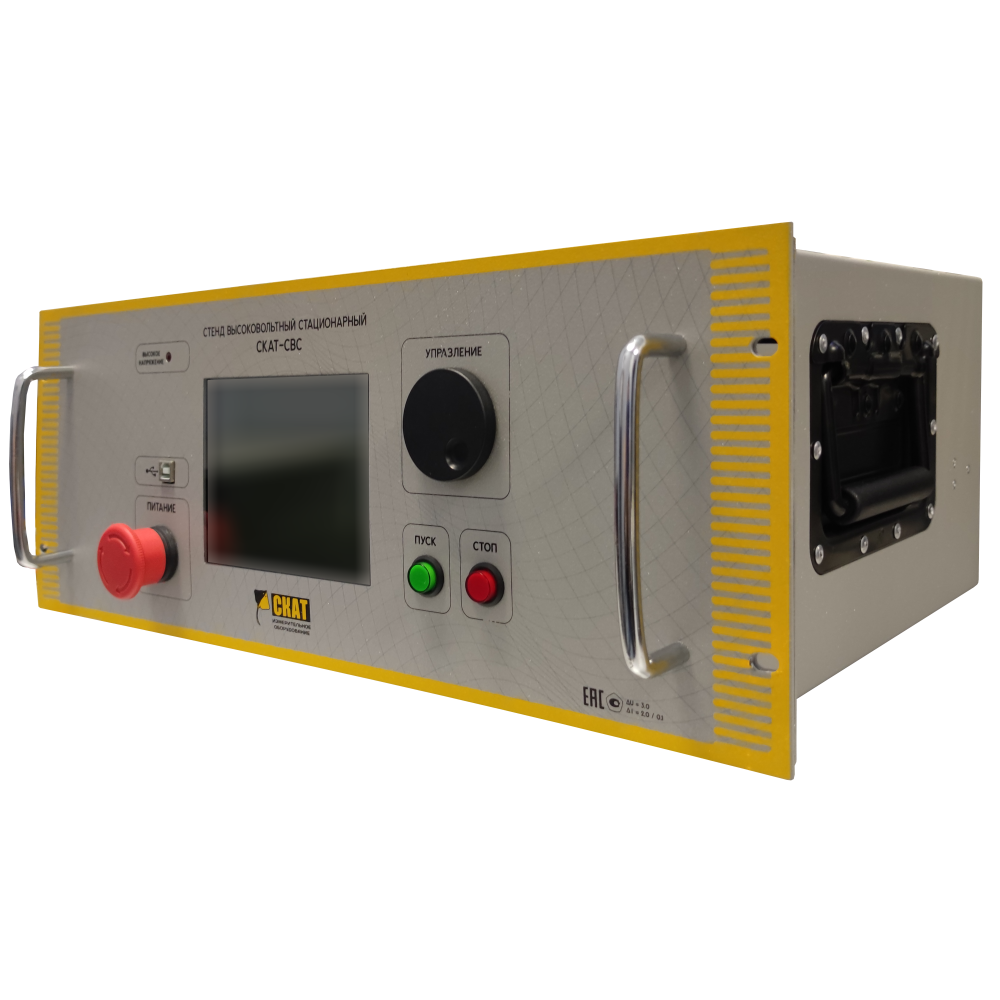

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

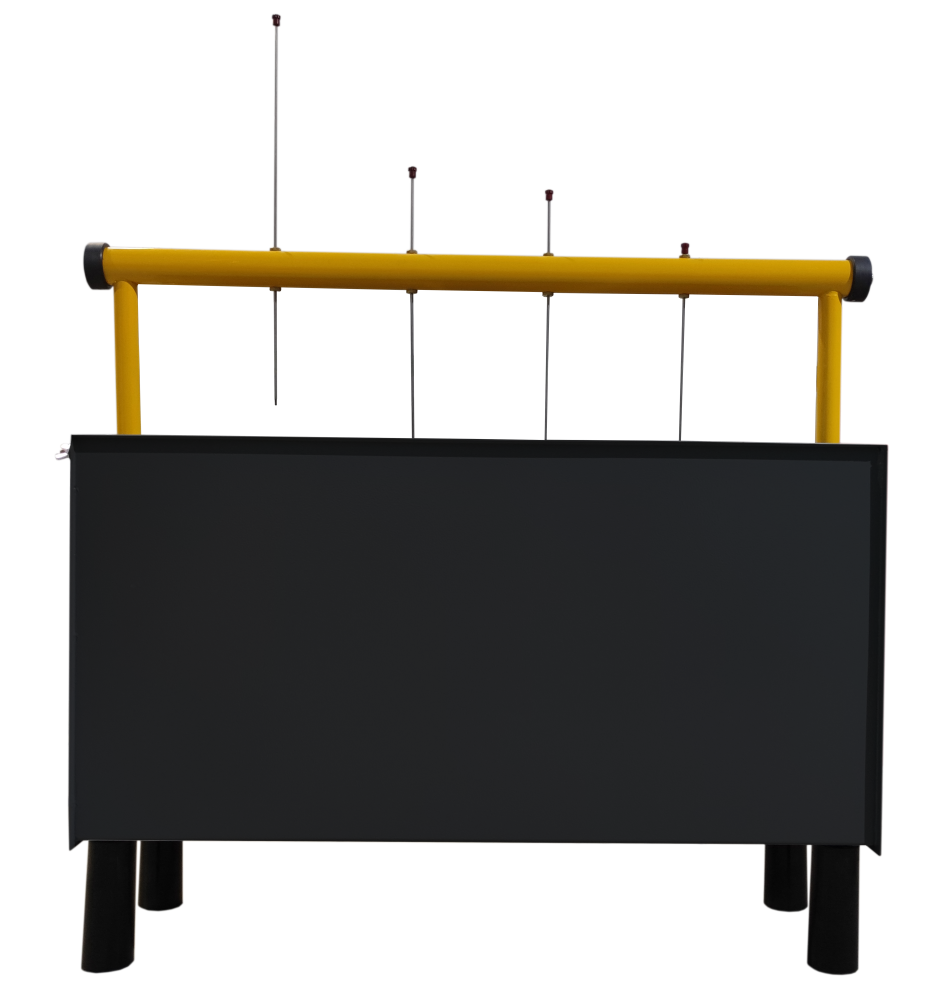

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.

Стенд имеет встроенное программное обеспечение.

Технические характеристики СКАТ-СВС-100Ц:

Метрологические характеристики
Характеристика	Значение для модификации
Характеристика	СКАТ-СВС-100Ц
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В	от 20 до 1000
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ	от 1 до 20
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ	от 1 до 50
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ	от 5 до 100
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, %	±3
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», мА	от 0,5 до 10
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», мА	от 0,5 до 10
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», мА	от 1 до 40
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «до 100 кВ между высоковольтными блоками», мА	от 1 до 20
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %	±(2,0+0,1·((Iм/I)-1))*

Технические характеристики
Характеристика		СКАТ-СВС-100Ц
Параметры питающей сети	напряжение переменного тока, В	от 198 до 242
	частота переменного тока, Гц	от 49 до 51
Максимальная полная мощность, потребляемая стендом, В‧A, не более		2500
Количество внешних источников высокого напряжения		2
Количество каналов измерения силы тока при работе с ванной испытательной		4
Габаритные размеры средства измерений, мм, не более, Д х Ш х В	Блок управления	490 х 380 х 200
	Блок высоковольтный50кВ
		370 х 375 х 650
	Ванна испытательная	825 х 270 х 760
Масса средств измерений, кг, не более, Д х Ш х В	Блок управления	23
	Блок высоковольтный50кВ
		36
	Ванна испытательная	19
Условия эксплуатации	температура окружающей среды, °С	от +10 до +40
	относительная влажность при температуре +25 ºС, %, не более	80
	атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ в нормальных условиях применения, ч, не менее		8000
Средний срок службы, лет, не менее		10

Логистика
Название	СКАТ-СВС-100
Габариты упаковки Блок управления ДхШхВ, м	0,6 х 0,4 х 0,26
Габариты упаковки Ванна испытательная ДхШхВ, м	0,96 х 0,3 х 0,56
Габариты упаковки Блок высоковольтный 1 ДхШхВ, м	0,6 х 0,44 х 0,69
Габариты упаковки Блок высоковольтный 2 ДхШхВ, м	0,6 х 0,44 х 0,69
Вес, кг	151
Объем упаковки, м³	0,59

ЗАДАТЬ ВОПРОС

Сертификаты

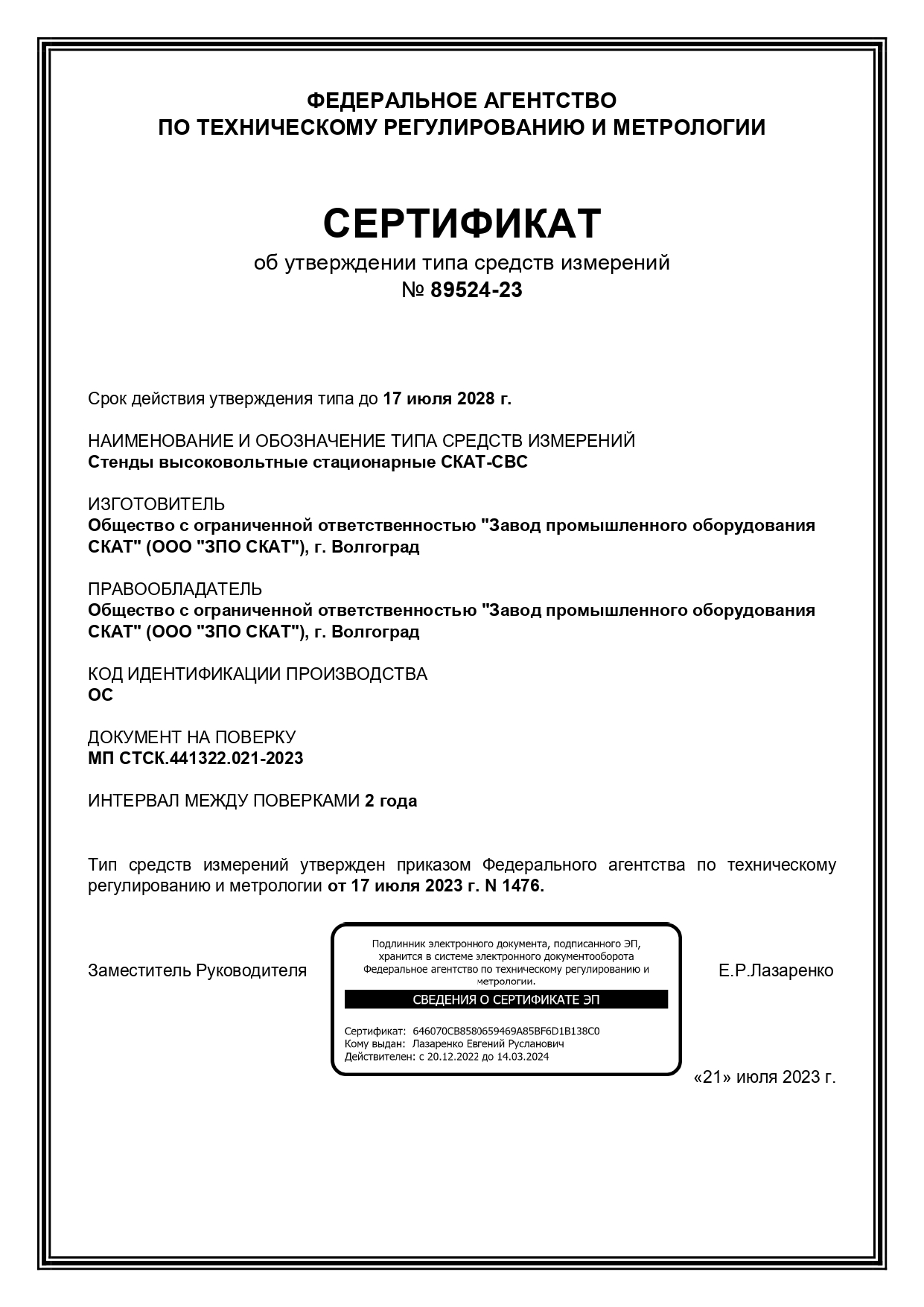

Свидетельство об утверждении типа средств измерения
