| ЦЕНА: от 522 000 руб. |
| Модификации: |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: СКАТ-100Ц
|
Тип оборудования: Аппарат испытания диэлектриков
Производитель: СКАТ
Модель: СКАТ-100Ц
Гарантия: 1 год
Описание аппарата СКАТ-100Ц:
Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

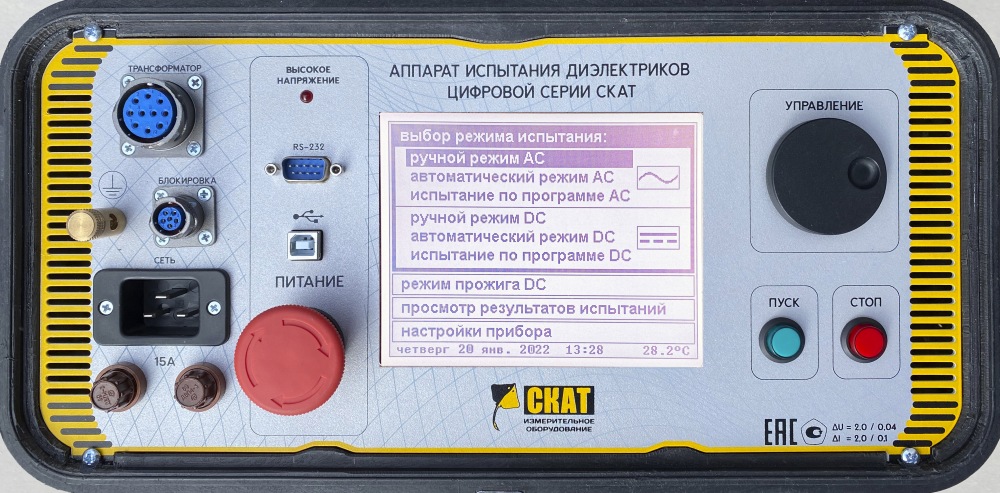

Аппарат имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).
Аппарат СКАТ-100Ц обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.
Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.

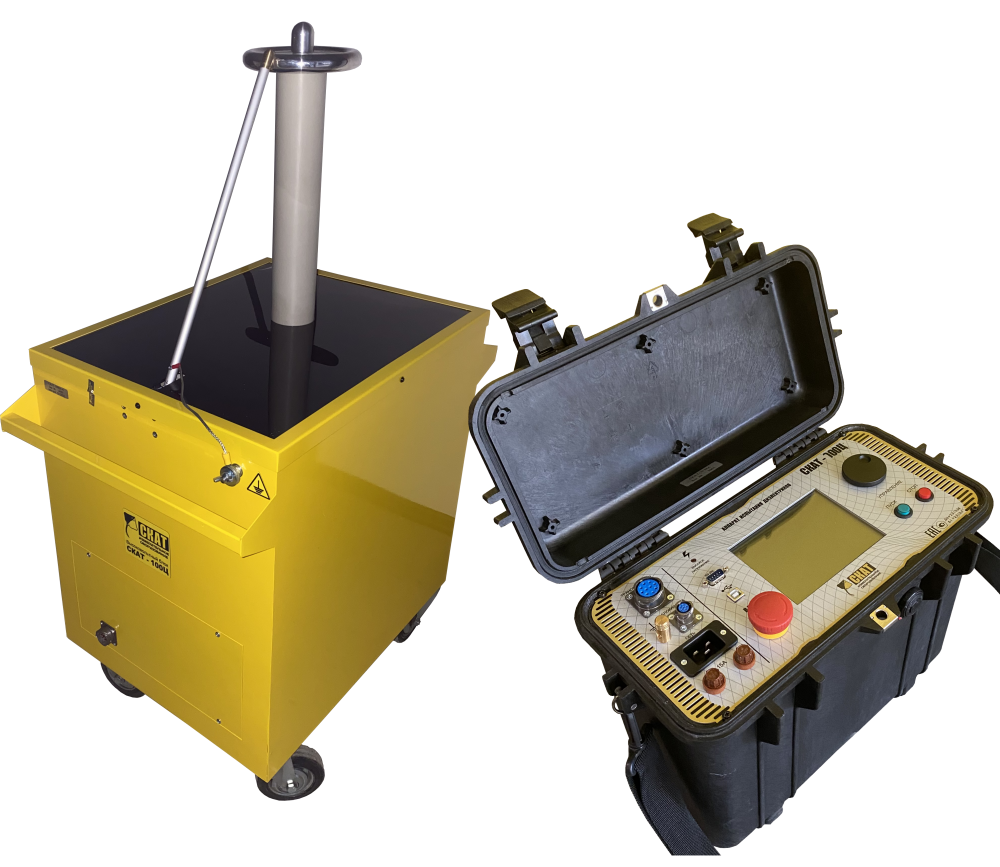

СКАТ-100Ц имеет исполнение блока управления в кейсе. Исполнение высоковольтного блока в стальном корпусе.
СКТ-100Ц‑С имеет исполнение блок управления в металлическом корпусе для монтажа в стойку. Исполнение высоковольтного блока в стальном корпусе.
Технические характеристики СКАТ-100Ц:
|
Технические характеристики |
||||
|
Испытание напряжением постоянного тока (DC) |
Выходное напряжение |
Диапазон регулирования, кВ |
от 1 до 101 |
|
|
Диапазон измерений, кВ |
от 3 до 100 |
|
||
|
Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((100/U)-1)),где U - измеренное значение, кВ |
|
||
|
Амплитуда пульсаций, % |
3 |
|
||
|
Полярность напряжения постоянного тока |
отрицательная (опционально - положительная) |
|
||
|
Выходной ток |
Максимальный уровень, мА |
15 |
|
|
|
Диапазон измерений, мА |
от 0,1 до 15 |
|
||
|
Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,1·((15/I-1)), где I - измеренное значение, мА |
|
||
|
Испытание напряжением переменного тока (AC) |
Выходное напряжение |
Диапазон регулирования, кВ |
от 1 до 71 |
|
|
Диапазон измерений, кВ |
от 3 до 70 |
|
||
|
Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·(70/U)-1)), U - измеренное значение, кВ |
|
||
|
Амплитуда пульсаций, % |
5 |
|
||
|
Выходной ток |
Максимальный уровень, мА |
35 |
|
|
|
Диапазон измерений, мА |
от 0,1 до 35 |
|
||
|
Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,1·((35/I-1)), I - измеренное значение, мА |
|
||
|
Емкость допустимой нагрузки при максимальном напряжении |
до 2,5 нФ |
|
||
|
Системные параметры |
Режимы испытания |
■ Ручной ■ Автоматический ■ По программе |
|
|
|
Скорость изменения напряжения, кВ/с |
0,5; 1; 2; 5 |
|
||
|
Интерфейсы |
Индикация |
Шестидюймовый жидкокристаллический дисплей |
|
|
|
Управление аппаратом |
Кнопочное и с помощью энкодера |
|
||
|
Безопасность |
Заземление |
■ Защитное заземление ■ Автоматический заземлитель |
|
|
|
Защита |
■ Защита от превышения допустимого напряжения и тока ■ Отключение при пробое в нагрузке ■ Защита от перегрева высоковольтного блока ■ Внешняя сигнальная лампа (опция) |
|
||
|
Системы отключения высокого напряжения |
■ Кнопка аварийного отключения ■ Защитная блокировка (опция) |
|
||
|
Параметры питания и потребления |
Напряжение питающей сети переменного тока, В |
от 198 до 242 |
|
|
|
Частота питающей сети, Гц |
от 49 до 51 |
|
||
|
Максимальная потребляемая мощность |
2800 В•А |
|
||
|
Максимальный потребляемый ток, А |
15 |
|
||
|
Габаритные размеры |
||
|
Блок управления |
СКАТ-100Ц |
СКАТ-100Ц-С |
|
Высота, мм |
420 |
180 |
|
Ширина, мм |
340 |
450 |
|
Длинна, мм |
220 |
300 |
|
Масса, кг |
14 |
17,5 |
|
Высоковольтный блок |
СКАТ-100Ц |
СКАТ-100Ц-С |
|
Высота, мм |
1020 |
|
|
Ширина, мм |
420 |
|
|
Длинна, мм |
650 |
|
|
Масса, кг |
80 |
|
|

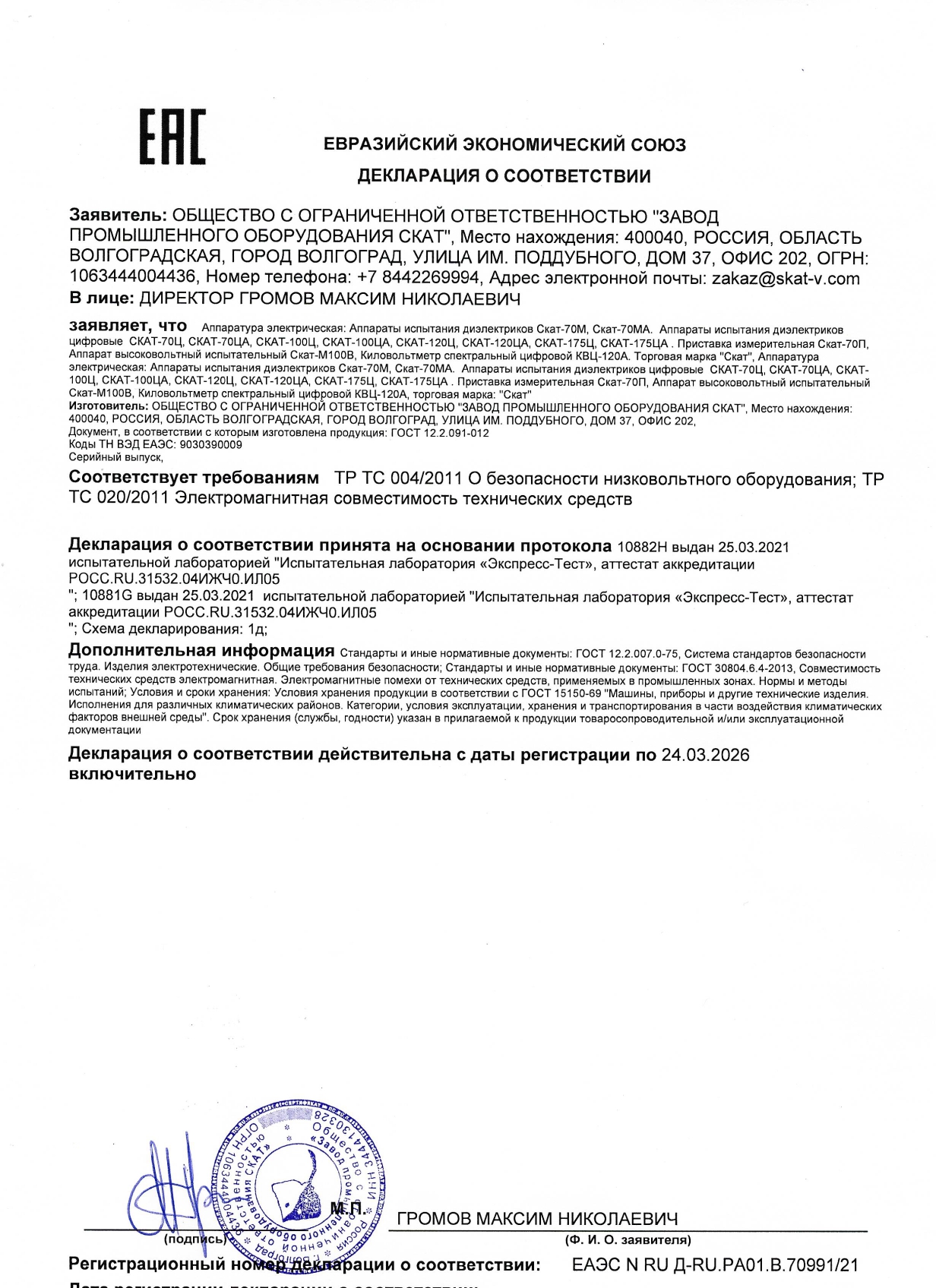

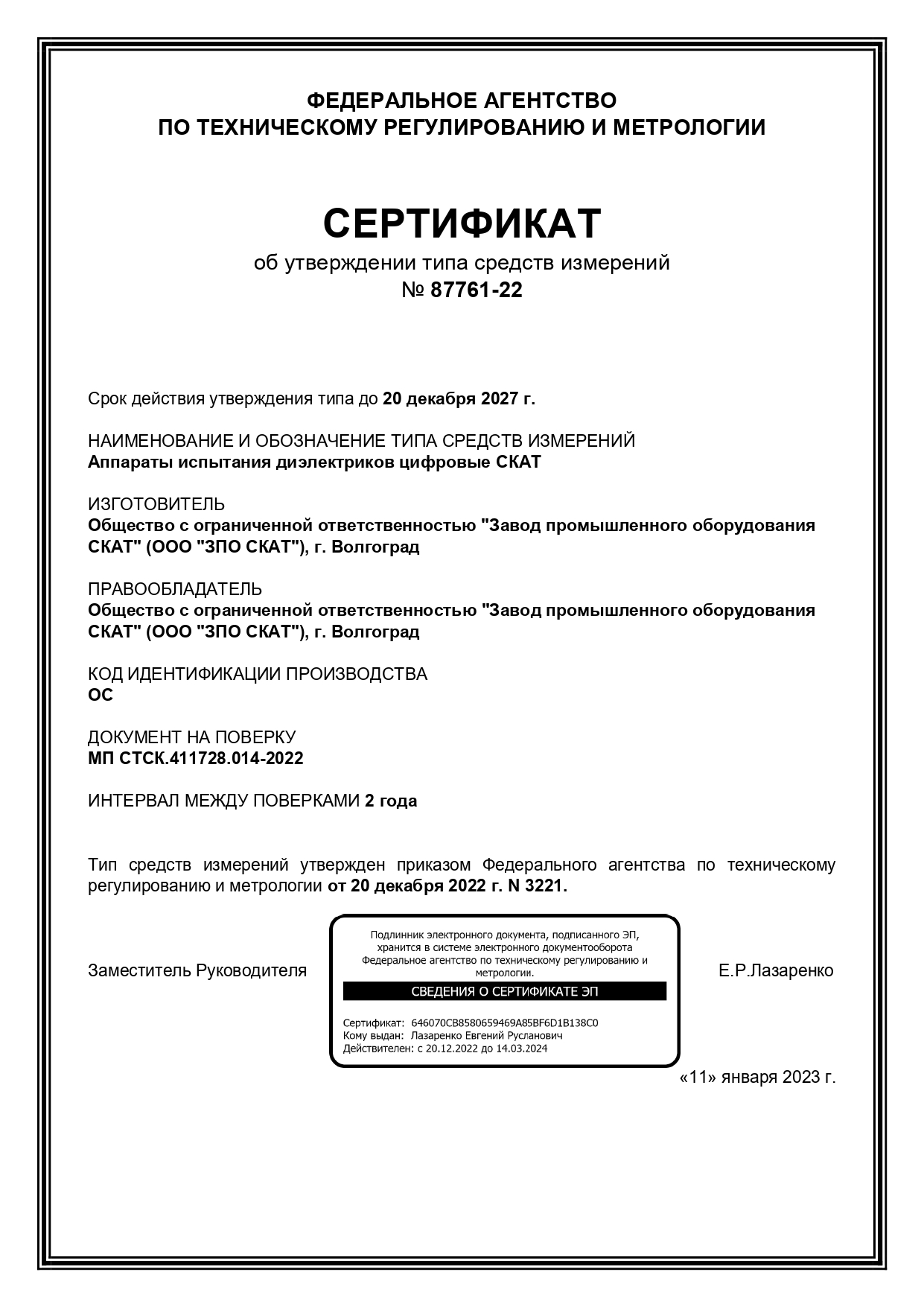

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
