| ЦЕНА: 456 000 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: СКАТ-СВС-50Ц
|
Тип оборудования: Стенд высоковольтный стационарный
Производитель: СКАТ
Модель: СКАТ-СВС-50Ц
Гарантия: 1 год

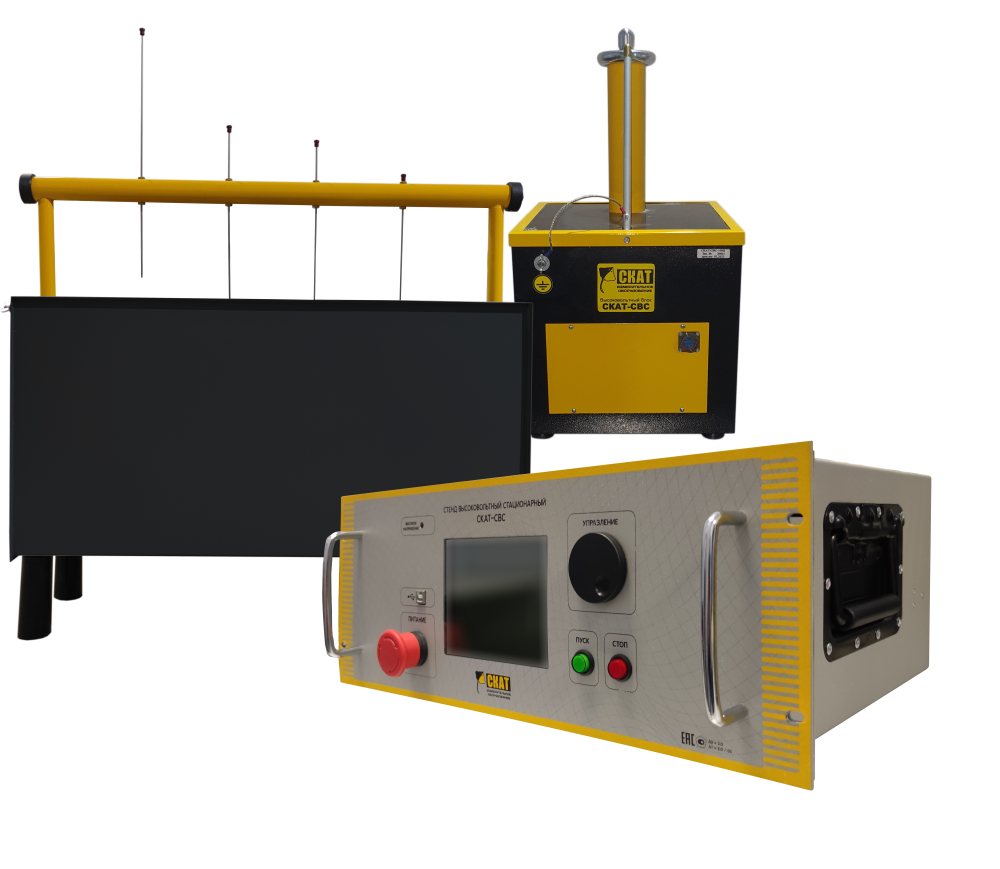

Описание стенда высоковольтного СКАТ-СВС-50Ц:
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

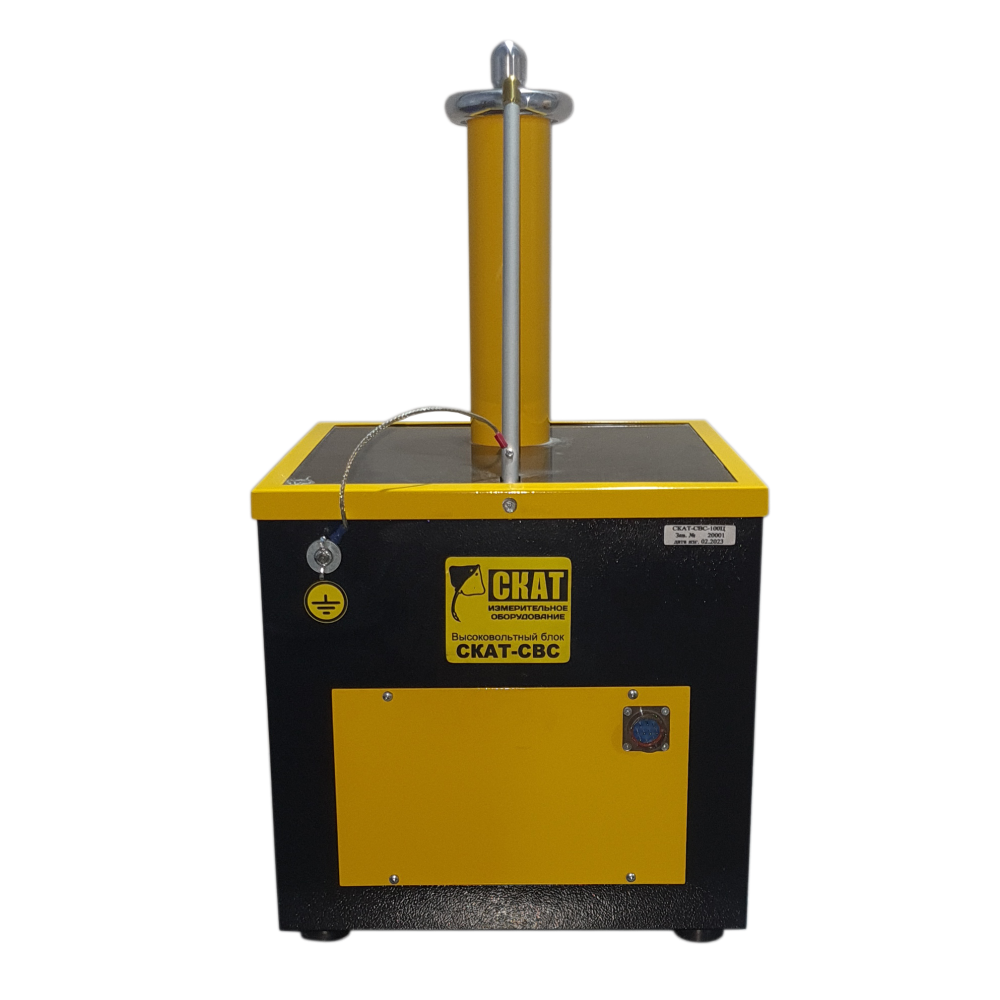

Высоковольтный блок выполнен в стальном корпусе, покрытый полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

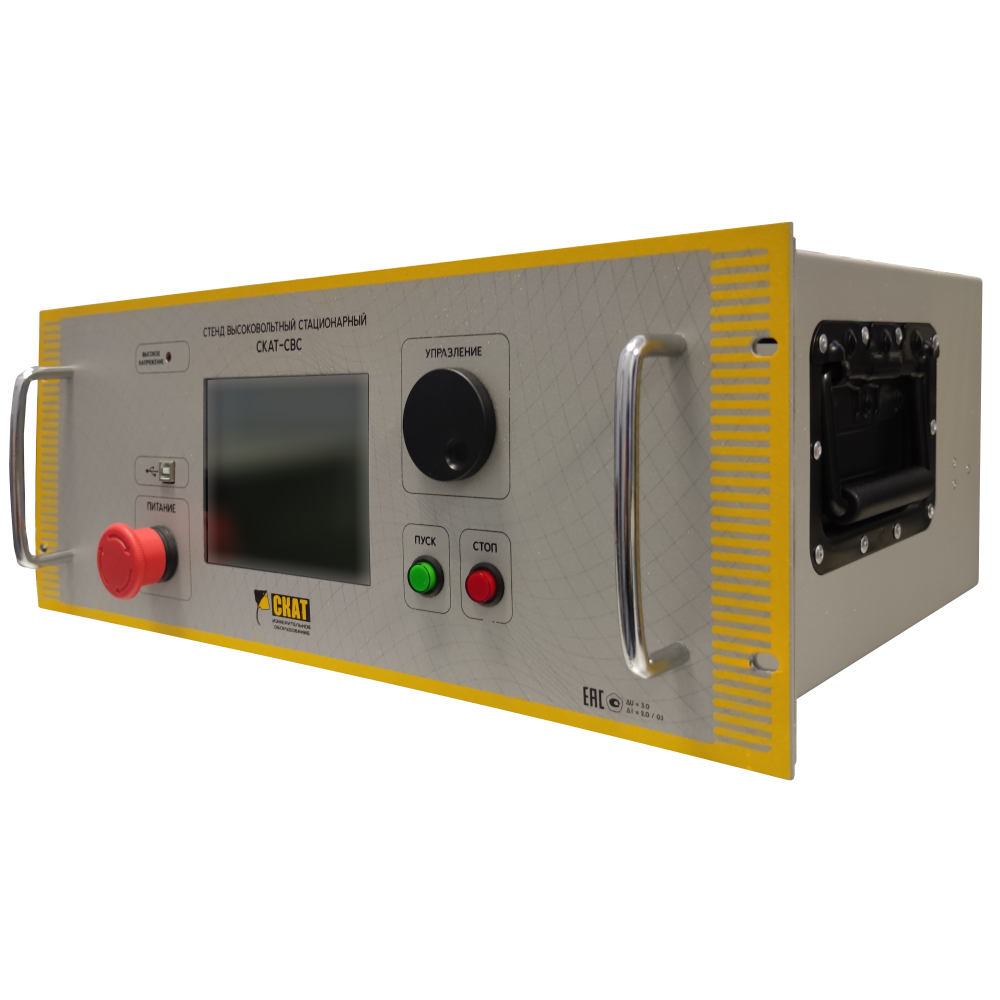

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

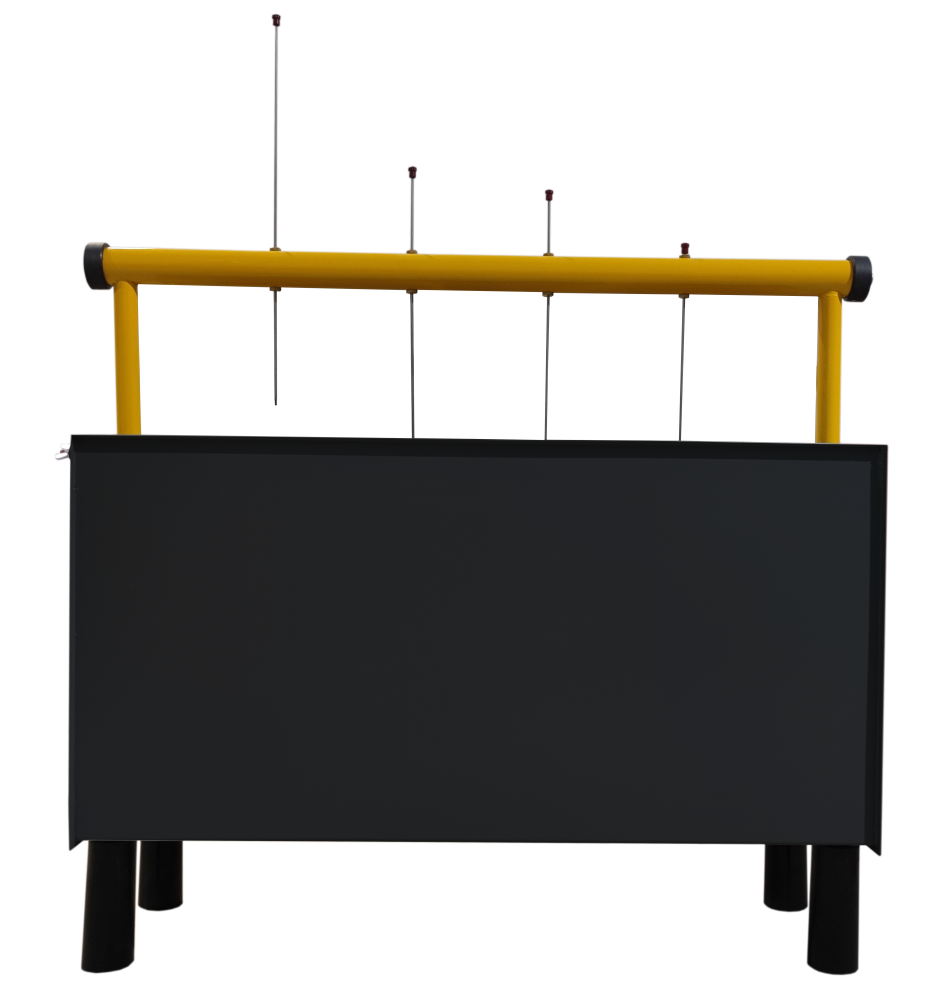

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Стенд имеет встроенное программное обеспечение.
Технические характеристики СКАТ-СВС-50Ц:
|
Метрологические характеристики |
||
|
Характеристика |
Значение для модификации |
|
|
СКАТ-СВС-50Ц |
|
|
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В |
от 20 до 1000 |
|
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ |
от 1 до 20 |
|
|
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ |
от 1 до 50- |
|
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % |
±3 |
|
|
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме |
от 0,5 до 10 |
|
|
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме |
от 0,5 до 10 |
|
|
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме |
от 1 до 40- |
|
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±(2,0+0,1·((Iм/I)-1))* |
|
|
Технические характеристики |
||||
|
Характеристика |
СКАТ-СВС-50Ц |
|||
|
Параметры питающей сети |
напряжение переменного тока, В |
от 198 до 242 |
||
|
частота переменного тока, Гц |
от 49 до 51 |
|||
|
Максимальная полная мощность, |
2500 |
|||
|
Количество внешних источников высокого напряжения |
1 |
|||
|
Количество каналов измерения силы тока при работе с ванной испытательной |
4 |
|||
|
Габаритные размеры средства измерений, мм, не более, Д х Ш х В |
Блок управления |
490 х 380 х 200 |
||
|
Блок высоковольтный |
||||
|
370 х 375 х 650 |
||||
|
Ванна испытательная |
825 х 270 х 760 |
|||
|
Масса средств измерений, кг, не более, Д х Ш х В |
Блок управления |
23 |
||
|
Блок высоковольтный |
||||
|
36 |
||||
|
Ванна испытательная |
19 |
|||
|
Условия эксплуатации |
температура окружающей среды, °С |
от +10 до +40 |
||
|
относительная влажность при температуре +25 ºС, %, не более |
80 |
|||
|
атмосферное давление, кПа |
от 84 до 106,7 |
|||
|
Средняя наработка на отказ в нормальных условиях применения, ч, не менее |
8000 |
|||
|
Средний срок службы, лет, не менее |
10 |
|||
|
Логистика
|
|
|
Название |
СКАТ-СВС-50 |
|
Габариты упаковки Блок управления ДхШхВ, м |
0,6 х 0,4 х 0,26 |
|
Габариты упаковки Ванна испытательная ДхШхВ, м |
0,96 х 0,3 х 0,56 |
|
Габариты упаковки Блок высоковольтный 1 ДхШхВ, м |
0,6 х 0,44 х 0,69 |
|
Вес, кг |
108 |
|
Объем упаковки, м3 |
0,41 |
|

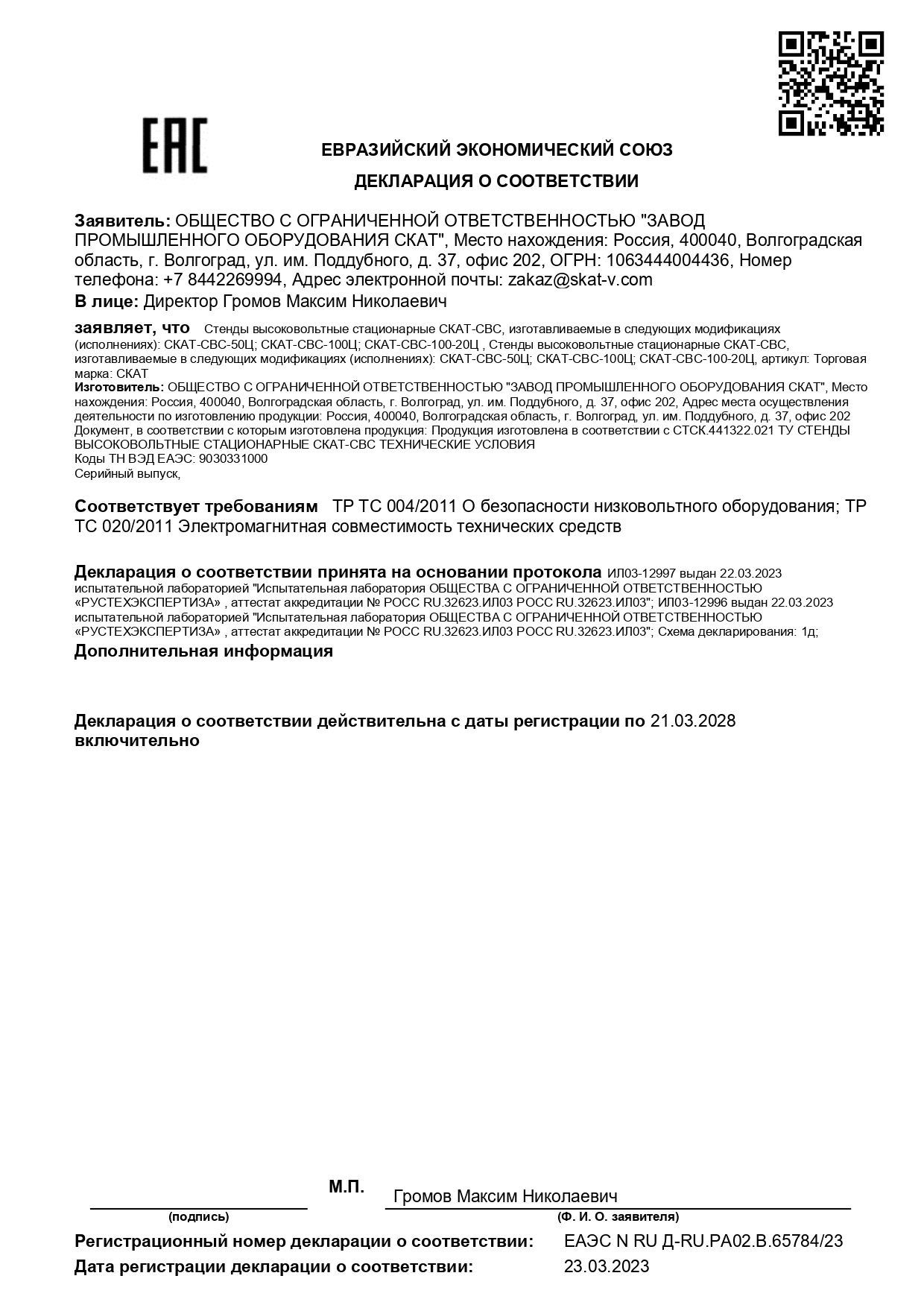

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
