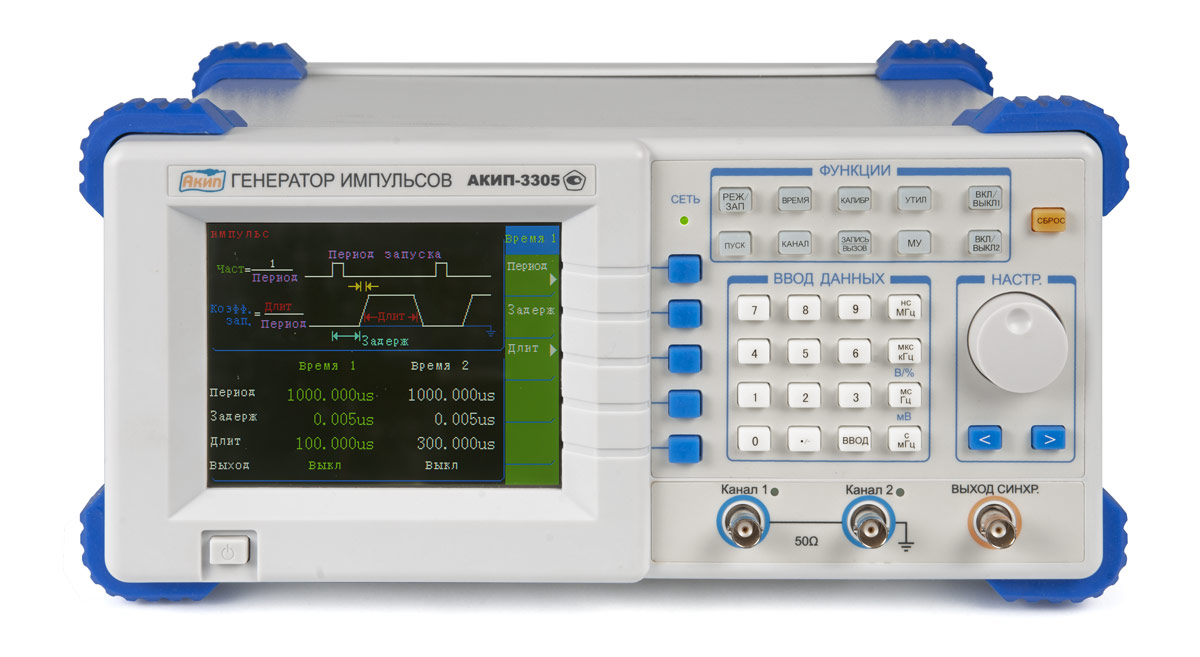

Генератор импульсов АКИП-3305

  • Генератор импульсов АКИП-3305

    /images/all/3/15636/big/img_5.jpg

    jijijij

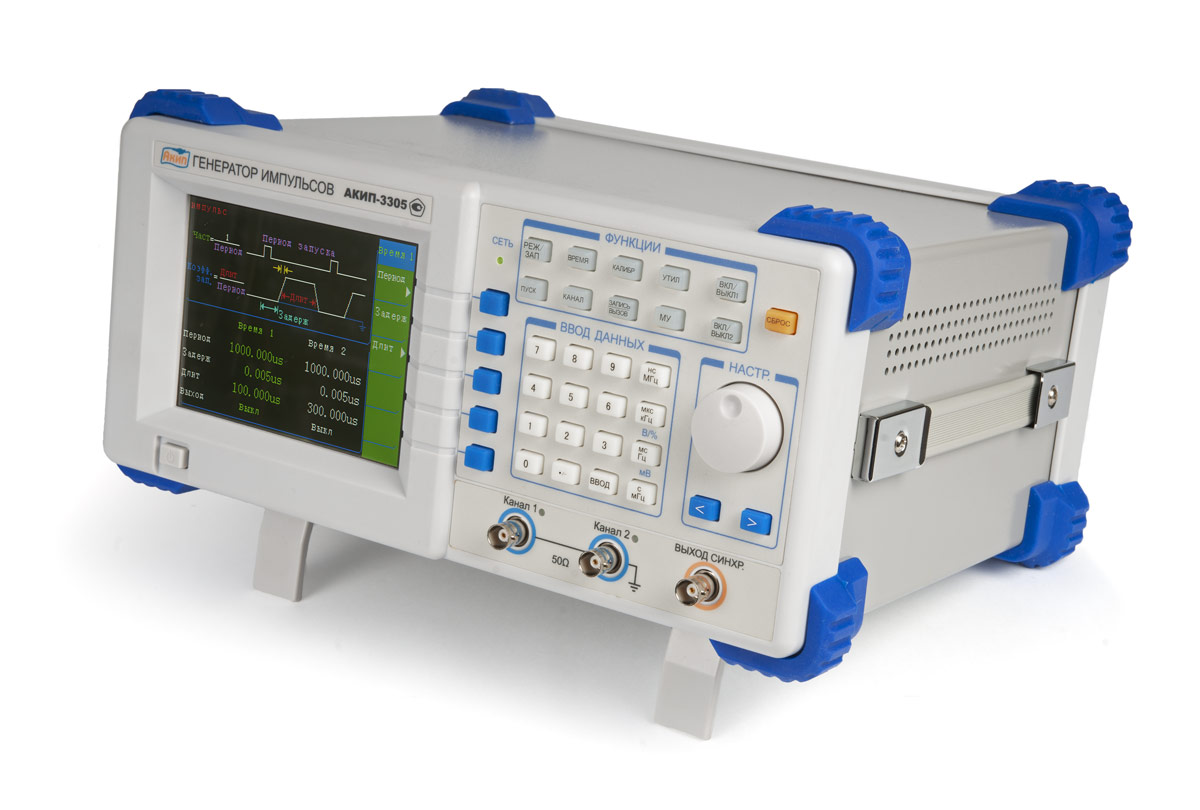

    Генератор импульсов АКИП-3305
  • Генератор импульсов АКИП-3305

    /images/all/3/15636/big/img_14.jpg

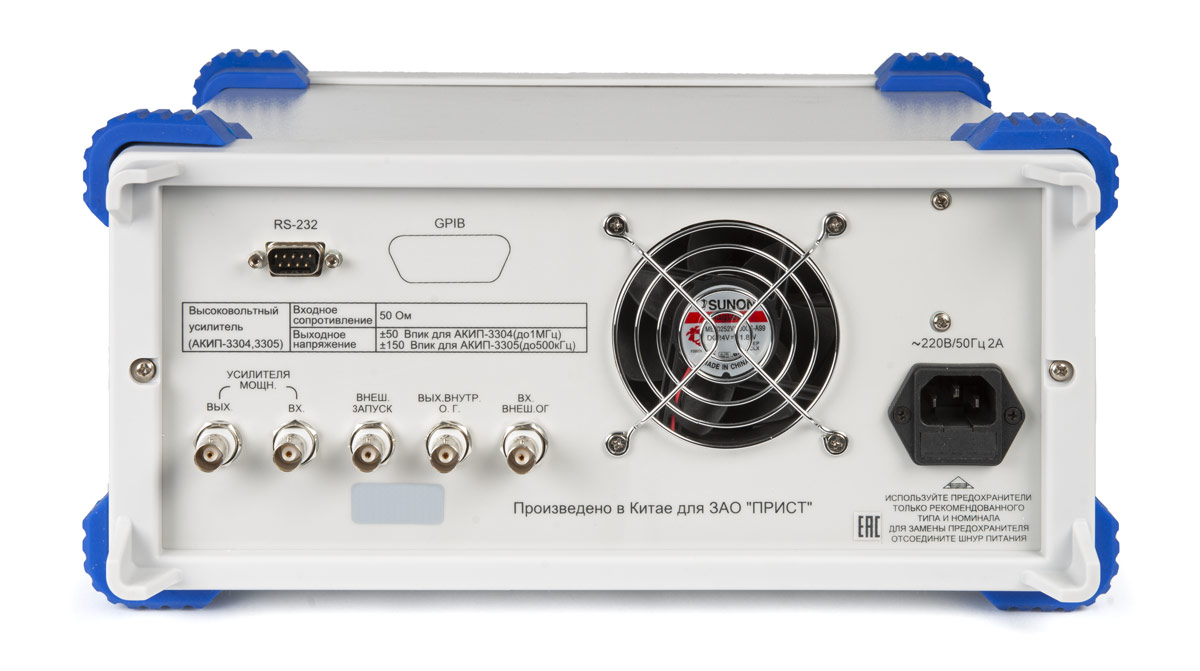

    Генератор импульсов АКИП-3305

    Генератор импульсов АКИП-3305
  • Генератор импульсов АКИП-3305

    /images/all/3/15636/big/img_16.jpg

    1

    Генератор импульсов АКИП-3305

ЦЕНА: 378 964 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-3305
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение генератора импульсов АКИП-3305:



Генератор импульсов АКИП-3305: Технология прямого цифрового синтеза; Высокая точность установки временных параметров 5×10-5; Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом; Диапазон частот от 0,1 мГц до 50 МГц; Выход до 300 В пик на нагрузке 50 Ом; Регулировка смещения (± 5 В); Вход внешней опорной частоты; Индикатор ЖКИ 5,7 дюймов; Опциональные интерфейсы КОП, USB, RS-232C; Масса 3 кг.

Аналог АКИП-3303, отличие: выходное напряжение до 300 Впик (до 500 кГц); Высоковольтный усилитель ±150 Впик.



Технические характеристики генератора импульсов АКИП-3305:



Параметр

Значения

ВРЕМЕННЫЕ ПАРАМЕТРЫ

Вид выходного сигнала

Синхроимпульс, одиночный или парный импульс

Временные параметры

Период следования 20 нс…10000 с

Длительность импульса и задержка 5 нс…10000 с

Разрешение

5 нс при временном интервале менее 4 с

10 мкс при временном интервале более 4 с

Погрешность установки временного интервала

±(5*Т*10-5 + 5 нс)

Погрешность опорного источника частоты

±5*10-5

Время нарастания/спада

Не более 10 нс

Выброс

Не более 10% при амплитуде импульса 5 Впик на 50 Ом

Вход внешней опорной частоты

5 и 10 МГц, 0,5 В скз

АМПЛИТУДНЫЕ ПАРАМЕТРЫ

Каналы

2 канала с регулируемой амплитудой, 1 канал ТТЛ)

Диапазон амплитуды

Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором

Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом

Канал С: ТТЛ-уровень

Разрешение

10 мВпик

Погрешность установки амплитуды

±(2% + 25 мВпик)

Диапазон смещений

±(25 мВ...5В) на нагрузке 50 Ом

Разрешение

20 мВ

Погрешность установки смещения

±(5% + 25 мВ)

Внутреннее сопротивление выхода

50 Ом

СИНХРОЗАПУСК

Режимы

Внутренний, внешний, однократный

Диапазон частот внешнего синхросигнала

1 Гц…10 МГц (меандр)

Диапапзон уровней внешнего синхросигнала

1 Впик...20 Впик

Сопротивление входа внешней синхронизации

Более 100 кОм

ВЫСОКОВОЛЬТНЫЙ УСИЛИТЕЛЬ

Входное сопротивление

50 Ом

Выходное напряжение

± 150 Впик (до 500 кГц)

Выходной ток

100 мА

ОБЩИЕ ДАННЫЕ

Дисплей

Индикатор ЖКИ 5,7 дюймов

Напряжение питания

230 В (± 15 %), 50 / 60 Гц, 50 Вт

Габаритные размеры

254 х 103 х 384 мм

Масса

3 кг (без усилителя)



Комплект поставки АКИП-3305



Наименование

Количество

1.

Генератор импульсов АКИП-3305

1

2.

Руководство по эксплуатации

1
