Система измерения формы Roundtest RA-1600 серия 211
|
|
-

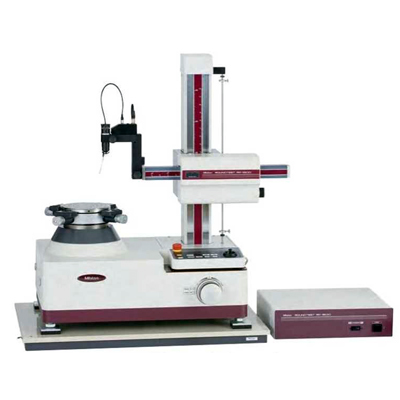

Система измерения формы Roundtest RA-1600
/images/all/3/10070/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Система измерения формы Roundtest RA-1600
Это полуавтоматический кругломер для оценки параметров формы, включая цилиндричность.
Отличительные особенности:
- Высокая точность поворотного стола (0,02+0,0006Н) мкм
- Оснащен функцией D.A.T. (стол с цифровыми микрометрическими головками для центрирования/ нивелирования) для повышения эффективности измерений
- Программное обеспечение ROUNDPAK имеет функцию быстрого вычисления значений по измеренным данным
- ПО ROUNDPAK также позволяет проводить серийные измерения, благодаря возможности программирования
- Пульт управления для удобства эксплуатации.
- Функция автоматического слежения по оси X еще более упрощает процесс подготовки к измерениям
Технические характеристики системы измерения формы Roundtest RA-1600:
|
Поворотный стол
|
|
Погрешность вращения
|
Радиальная:
(0,02+0,0006Н) мкм
Н: изм. высота от поверхности стола (мм)
Осевая:
(0,02+0,0006Х) мкм
X: радиальное расстояние от центра стола (мм)
|
|
Скорость вращения
|
4, 6, 10 об/мин
|
|
Макс. измеряемый 0
|
280 мм
|
|
Макс. 0 детали
|
560 мм
|
|
Макс. нагрузка на поворотный стол
|
25 кг
|
|
Диапазон центровки
|
±3 мм
|
|
Диапазон нивелировки
|
±1°
|
|
Вертикальная колонна
|
|
Макс. измеряемая высота
|
300 мм от поверхности поворотного стола
|
|
Макс. измеряемая глубина
|
91 мм (мининимальный внутренний диаметр: 032 мм)
50 мм (мининимальный внутренний диаметр: 07 мм)
|
|
Прямолинейность
|
0,2 мкм /100 мм 0,3 мкм / 300 мм
|
|
Параллельность с осью поворотного стола
|
1,5 мкм/300 мм
|
|
Программное обеспечение
|
ROUNDPAK
|
|
№
|
Модель
|
Макс. диаметр детали (мм)
|
Макс. измеряемый 0 (мм)
|
Макс. нагрузка на поворотный стол (кг)
|
|
211-723D
|
RA-1600
|
560
|
280
|
25
|
