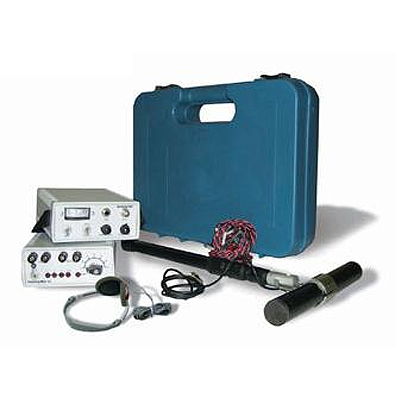

Трассоискатель ИКкт-50 (ИК-50)

  • Трассоискатель ИКкт-50 (ИК-50)

    /images/all/3/1677/big/img_5.jpg

    jijijij

    Трассоискатель ИКкт-50 (ИК-50)
  • ИКкт-50

    /images/all/3/1677/big/img_14.jpg

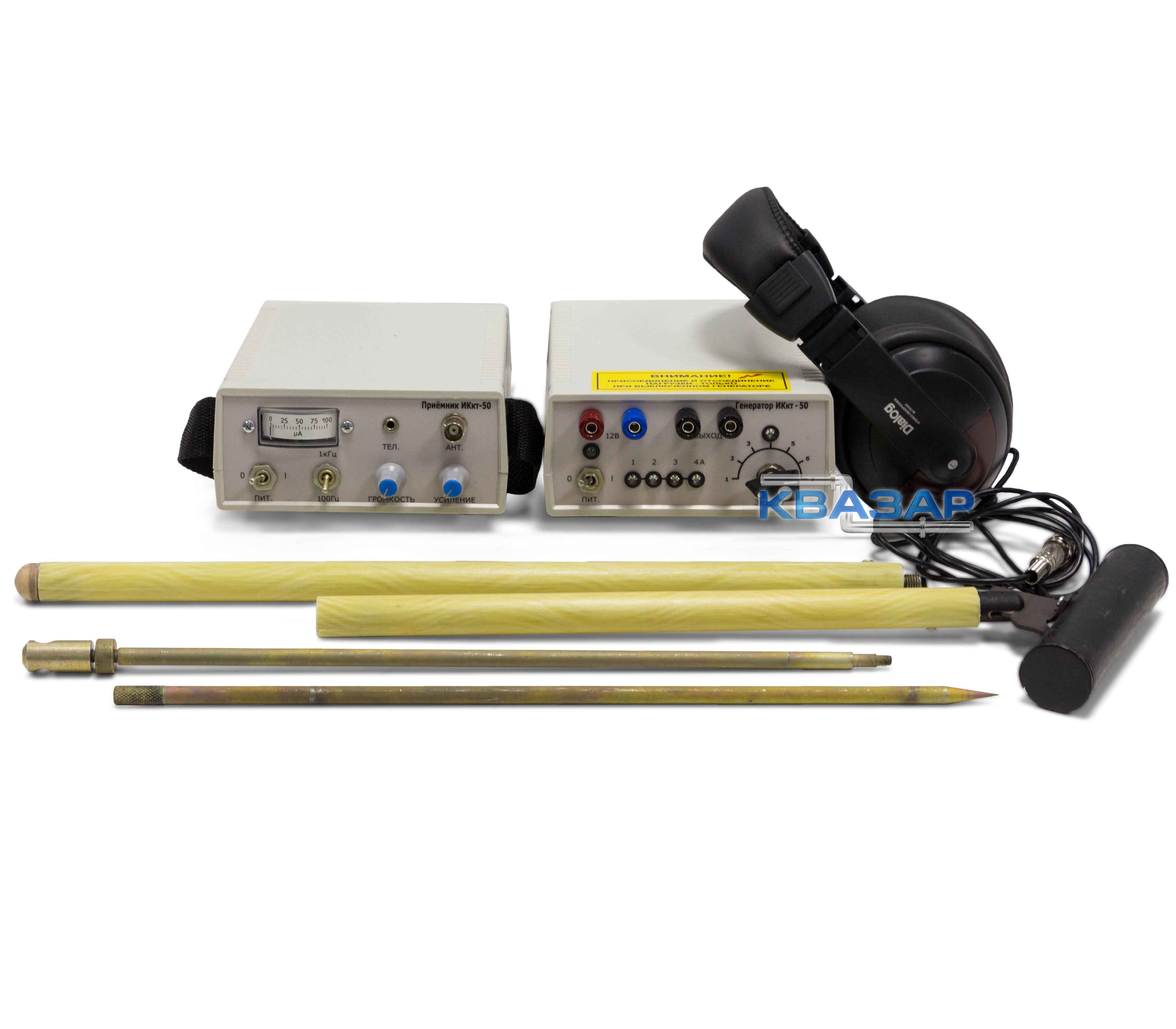

    ИКкт-50

    ИКкт-50

ЦЕНА: 20 400 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00198
Гарантия: 1 год
Калибровка дополнительно
Руководство по эксплуатации: Скачать (PDF, 1.86MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: кабелеискатель, трассоискатель

Производитель: Россия
Серия: ИКкт (ИК)

Модель: ИКкт-50 (ИК-50)



Описание: прибор для поиска кабелей, коммуникаций и трубопроводов

Гарантия на индикаторный трассоискатель ИКкт-50: 12 месяцев.



Назначение прибора:



Индикаторный трассоискатель ИКкт-50 предназначен для обнаружения прохождения трасс металлических трубопроводов самого разного назначения без предварительного вскрытия грунта. Кроме того, он может использоваться для определения месторасположения энергосиловых кабелей.



Принцип действия



Способность прибора находить трассы и кабеля основывается на использовании индукционного метода.

Трассоискатель ИКкт-50 может быть использован в работе как в бесконтактном режиме, так и в контактном. Бесконтактный режим применяется для определения местоположения силовых электрических кабелей, имеющих токовую нагрузку, и трубопроводов, находящихся под напряжением, создающимся станциями катодной защиты. Контактный режим используется, чтобы определить и найти месторасположение обесточенных силовых кабелей или подземных трубопроводов с помощью подключения генератора трассоискателя к разыскиваемому трубопроводу или кабелю.



Особенности трассоискателя ИКкт-50:



  • дальность поиска прибора - до трех километров;
  • точность поиска нахождения подземных коммуникаций - около 5% от глубины их залегания.

Прибор упакован в футляр габаритами 200 х 350 х 460 мм, вес упакованного трассоискателя ИКкт -50 составляет 6,5 кг.

Основными элементами трассоискателя типа « ИКкт-50» являются генератор и приемник.



Технические характеристики трассоискателя:



Главные технические характеристики генератора:

  • напряжение питания - оно осуществляется от восьми батарей элементов 373 или от внешнего источника питания с постоянным током от 9 до 15 Вольт;
  • средний ток потребления генератора при напряжении источника питания 12 В±0,2 составляет не более 400 мА;
  • габариты генератора, мм - 240 х 21 5х 50;
  • масса генератора без элементов источника питания - 1,2 кг;
  • параметры выходного сигнала генератора:

- длительность импульсов - 40-80 мс;
- период следования - 800-1200 мс;
- частота заполнения - 2000±5,0 Гц;

  • выходная мощность генератора трассоискателя ИКкт -50 при работе с активной нагрузкой от 1,0 Ом до 1,0 кОм при напряжении источника питания 12 В± 0,2 составляет не менее 35 Вт.


Главные технические характеристики приемника:

  • напряжение источника питания (используется элемент типа «Крона») - 7-10 Вольт;
  • средний ток потребления приемника - не более 3,0 мА;
  • габариты приемника, мм - 210 х 210 х 50;
  • масса приемника - 0,6 кг;
  • чувствительность приемника по значению напряжения во время полного отклонения стрелки индикатора:

- при работе в пассивном режиме - не менее 100 мкВ;
- при работе в активном режиме - не менее 50 мкВ;

  • значение центральной частоты для полосы пропускания приемника при работе в активном режиме - 2000±10 Гц;
  • значение ширины полосы пропускания приемника (уровень 0,7 от maximum) при работе в активном режиме по отношению к центральной частоте - не более 70 Гц;
  • значение центральной частоты для полосы пропускания приемника при работе в пассивном режиме - 100±1 Гц;
  • значение ширины полосы пропускания приемника (уровень 0,7 от maximum) при работе в пассивном режиме по отношению к центральной частоте - не более 5,0 Гц;
  • значение коэффициента подавления промышленных помех (частота 50 Гц) при работе в активном режиме - не менее 70 дБ;
  • непрерывное время работы приемника при стандартных климатических условиях со свежим комплектом элементов питания - не менее 8 часов;
  • стандартные рабочие условия эксплуатации приемника:

- диапазон окружающей температуры - от -20оС до +45оС;
- значения относительной влажности - не более 80% (при температуре +35оС);
- значение атмосферного давления при эксплуатации приемника - 86-106 кПа.



Трассоискатель ИКкт-50 включает в комплект поставки:



  • приемник - 1шт.;
  • генератор - 1шт.;
  • телефон головной - 1шт.;
  • антенна - 1шт.;
  • контакт магнитный - 1шт.;
  • штырь для заземления - 1шт.;
  • провод для питания генератора (двойной, аккумуляторный, длиной 2,0 м) - 1шт.;
  • провод для подключения штыря заземления (магнитной клипсы), длина 7,0 м - 2шт.;
  • паспорт изделия - 1шт.;
  • отвертка - 1шт.;
  • футляр - 1шт.



По дополнительному заказу в комплект могут входить: контейнер для батарей питания, зарядное устройство, провод для электроснабжения генератора от источников с постоянным током, аккумулятор 12В.

В конструкторской документации прибор имеет следующее условное обозначение: Трассоискатель «ИКкт-50». При оформлении заказа должно быть использовано аналогичное обозначении.



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
