Разрывная машина WDW-5E

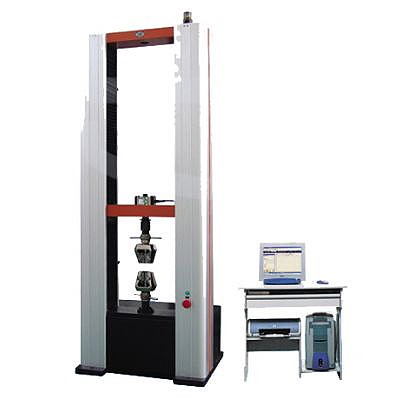

  • Разрывная машина WDW-5E - электромеханическая универсальная испытательная машина TIME Group

    /images/all/3/2490/big/img_5.jpg

    jijijij

    Разрывная машина WDW-5E

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Разрывная машина WDW-5E напольного исполнения

Стоимость разрывной машины WDW-5E - $27 850 с НДС. Поверка и пуско-наладка разрывной машины WDW-5E по запросу.

Тип оборудования: Разрывная машина, испытательная машина
Производитель разрывных машин: TIME Group Inc., Китай
Серия: WDW
Модель:
WDW-5E
Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 5 кН (500 кг)

Сертификаты на испытательную машину WDW-5E:

- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-5E внесена в Государственный реестр средств измерений РФ.

Гарантия на разрывную машину WDW-5E: 1 год.

Электромеханическая универсальная испытательная машина WDW-5E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Электромеханическая универсальная испытательная машина WDW-5E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.
Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины WDW-5E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW: Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReHтв) - верхний предел текучести
  • ReLтн) - нижний предел текучести
  • Rmв) - временное сопротивление
  • Rp0,2) - условный предел текучести
  • A (δ) - относительное удлинение
  • Agt (δp) - относительное равномерное удлинение
  • E - модуль упругости
  • Z (Ψ) - относительное сужение.


Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время

Технические характеристики испытательной машины WDW-5Е

Максимальная нагрузка5 кН
Жесткость силовой рамы80 кН/мм
Точность нагрузки±1%( ±0,5% по заказу)
Диапазон нагрузки0,4-100% от Pmax
Диапазон деформации2-100%
Точность деформации±1%
Разрешение перемещения0,001 мм
Точность измерения перемещения±1%
Диапазон скоростей нагружения0,005-500 мм/мин
Максимальное перемещение траверсы при растяжении800 мм
Максимальное перемещение траверсы при сжатии800 мм
Ширина пространства для испытаний370 мм
ЗахватыКлиновые для плоских и круглых образцов и др.
Габаритные размеры775х500х1717 мм
Вес силовой рамы250 кг
Мощность привода0,4 кВт
Параметры электропитания220В±10%, 50 Гц, 1 фаза
Система приводаMINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Стандартный комплект поставки WDW-5E

НаименованиеКраткая характеристикаКоличествоПримечание
1AC сервомотор и системаМощность 0.4 кВт1 комплектPanasonic Co. Ltd (Japan)
2Программное обеспечение и система измеренияWinWDW1 комплектTIME Group Inc.
3Ходовые винты-2 шт.Jining Bote
4Трансформатор-1 шт.-
5Датчик нагрузки(тензодатчик)5 кН1 шт.Transcell
6ЭкстензометрYYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм1 шт.-
7Фотоэлектрический энкодер2000 имп/об1 шт.Omron
8Персональный компьютерP4/256MDDR/80G1 шт.Lenovo
9ПринтерHP 1368(A4, inkjet)1 шт.HP
10Губки для растяжения плоских образцов, мм0-7 мм
7-14 мм
1 набор-
11Губки для растяжения круглых образцов, ммØ4-9 мм
Ø9-14 мм
1 набор-
12Компрессионные пластины для сжатия, ммØ120 мм1 набор-
13Приспособление для изгиба

База 280 мм

Диаметр оправки и опорных роликов Ø10 мм

1 набор-
14Инструменты для эксплуатации машины-1 набор-
15Техническая документация-1 комплект-

Электромеханическая испытательная разрывная машина WDW-5E
