Ультразвуковой дефектоскоп УД2-12

  • Ультразвуковой дефектоскоп УД2-12

    /images/all/3/332/big/img_5.jpg

    jijijij

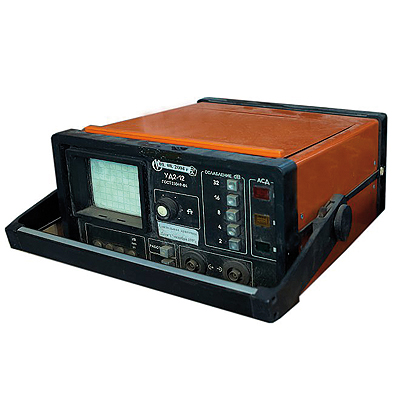

    Ультразвуковой дефектоскоп УД2-12

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Интроскоп


Страна производитель: Молдова Молдова

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 126.63KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем ультразвуковые дефектоскопы УД2 12 по всей России курьерскими службами и транспортными компаниями.



Дефектоскоп ультразвуковой УД2-12 снят с производства. Возможна поставка восттановленных приборов или с хранения.



Тип оборудования: Дефектоскоп

Производитель дефектоскопа УД2 12: Молдова

Серия: УД2

Модель: УД2-12

Описание: Ультразвуковой дефектоскоп для обнаружения дефектов внутри металла



Сертификаты на ультразвуковой дефектоскоп УД2-12:

Сертификат Госстандарта РФ. Дефектоскоп УД2-12 зарегистрирован под №18373-99 в Государственном реестре средств измерений.



Гарантия на ультразвуковой дефектоскоп УД2-12: 1 год.



Назначение дефектоскопа УД2-12:



  • Выявление дефектов типа нарушения сплошности и однородности в сварных соединениях, материалах, полуфабрикатах и готовых изделиях.
  • Измерение глубины залегания и определение координат дефектов, а также отношение амплитуд сигналов от дефектов.
  • Использование для ручного контроля эхо-, теневым и зеркально-теневым методами, а также применение в малоканальных установках механизированного контроля.



Принцип действия ультразвукового дефектоскопа УД2-12:



Формируемый прибором зондирующий электрический импульс посредством пьезоэлектрического преобразователя (далее ПЭП) возбуждает в исследуемом изделии ультразвуковую волну (далее УЗ), фронт которой, отражаясь от области дефекта в материале, возвращается к приемному ПЭП, где преобразуется опять в электрический сигнал. Принятый сигнал усиливается и преобразуется к виду, удобному для регистрации и наблюдению. Зная скорость распространения УЗ волны в исследуемом материале и время ее прохождения от возбуждающего до приемного ПЭП, можно легко вычислить расстояние до дефекта, его координаты и размер. Все это выполняется дефектоскопом автоматически.



Технические возможности дефектоскопа УД2-12:



  • Дефектоскоп обеспечивает контроль материалов со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с и затуханием продольных УЗК не более 3,9 дБ/см.
  • Диапазон толщин контролируемого материала (по стали):
    - от 1 до 999 мм по цифровому индикатору;
    - от 1 до 5000 мм по экрану ЭЛТ.
  • В зависимости от области применения дефектоскоп комплектуется:
    - контактными прямыми совмещенными и раздельно-совмещенными, наклонными совмещенными и раздельно-совмещенными преобразователями с номинальными частотами 0,62; 1,25; 1,8; 2,5; 5,0 MHz.
    - блоком автономного питания, зарядным устройством для зарядки аккумуляторов автономного блока питания.
    - раздельными трансформаторами для питания электронного блока от сети переменного тока с номинальным напряжением 24 V, 36 V, 220 V.



Особенности дефектоскопа УД2-12:



  • индикация зоны и формы напряжения временной регулировки чувствительности (ВРЧ) на экране электронно-лучевой трубки;
  • индикация изменения амплитуды сигнала в децибелах на цифровом табло;
  • подключение внешних устройств для регистрации аналогового сигнала;
  • регулировка амплитуды сигнала генератора с сохранением спектра;
  • настройка импульсной части дефектоскопа по встроенному цифровому индикатору;
  • компенсированная отсечка шумов с сохранением информации, содержащейся ниже уровня отсечки;
  • измерение координат и глубины залегания дефектов без нормирования амплитуды сигналов



Технические характеристики ультразвукового дефектоскопа УД2-12:



Номинальные частоты, МГц

1,25; 1,8; 2,5; 5,0; 10,0

Диапазон зоны контроля при работе с преобразователями, мм:
- прямыми
- раздельно-совмещенными
- наклонными


5...400
1...30
1...50

Длительность развертки, мс

15...1500

Абсолютная чувствительность на частоте 1,25 МГц, дБ

не менее 100

Неравномерность выравнивания амплитуд сигналов в диапазоне зоны контроля, дБ

6

Питание, В:
- от сети переменного тока частотой 50Гц
- от аккумуляторной батареи


220;
36; 24; 12

Время непрерывной работы от аккумуляторной батареи, ч

8

Габаритные размеры, мм

170x280x350

Масса с аккумуляторной батареей, кг

8,4

Температура окружающего воздуха, °С

-10...+50



Комплект поставки ультразвукового дефектоскопа УД2-12:



  • Электронный блок дефектоскопа УД2-12.
  • Преобразователи ультразвуковые 6 штук.
  • Кабель для подключения преобразователей к дефектоскопу: 2 штуки.
  • Блок питания от сети 220V, 36V, 24V.
  • Руководство по эксплуатации (паспорт) и методика поверки дефектоскопа УД2-12 - методические указания, методика поверки по ПРИЗ-Д5 - методические указания, методика поверки по ПРИЗ-Д11.



*Аккумуляторный блок питания поставляются за отдельную плату по желанию заказчика.





Рекомендуем посмотреть следующие приборы:



- Ультразвуковой дефектоскоп на фазированной решетке EPOCH 1000

- Высокочастотный ультразвуковой дефектоскоп - томограф А1550 IntroVisor

- Измеритель шероховатости TR100

- Измеритель шероховатости TR200

- Динамический твердомер ТЭМП-2

- Динамический твердомер ТЭМП-4

- Беспроводной твердомер ТЭМП-4к

- Ультразвуковые толщиномеры

- Ультразвуковой толщиномер ТЭМП-УТ2

- Ультразвуковой толщиномер А1209

- Ультразвуковой толщиномер А1208

- Ультразвуковой толщиномер УДТ-40

- Ультразвуковой толщиномер PosiTector UTG

- Ультразвуковой толщиномер Булат 1М

- Ультразвуковой толщиномер Булат 1S

- Поверка ультразвукового дефектоскопа

- Поверка твердомера

- Поверка толщиномера

- Оптико-эмиссионный анализатор металлов и сплавов ARC-MET 8000 Mobile Lab

- Портативные рентгено-флуоресцентные анализаторы X-MET



Электроискровые дефектоскопы

- Электроискровой дефектоскоп PHD 2-40

- Электроискровой дефектоскоп DCCT

- Электроискровой дефектоскоп Корона 2.2

- Электроискровой дефектоскоп Elcometer 236



В настоящее время дефектоскописту, привыкшему использовать современные ультразвуковые приборы, работа с дефектоскопом УД2 12 кажется очень неудобной.

Введите число *
Спрашивает: Виталий Сасункевич:

Добрый день! Утерян паспорт на УД2-12, зав.№ 2803, изготовлен 03.89. Дефектоскоп полностью рабочий, но поверку пройти не можем. Можно ли связаться с производителем, получить копию паспорта. С уважением Виталий
Спрашивает: ВЛадимир Николаевич Киселёв:

Пришлите, пожалуйста, счет на приобретение поверенного прибора УД2-12 для ультразвукового контроля
Спрашивает: Екатерина:

Доброго времени суток! Прошу Вас выслать счет на ультразвуковой дефектоскоп УД2-12 в наш адрес. Покупатель: ФГУП СибНИА им. С.А. Чаплыгина С уважением, Гусельникова Екатерина

Отвечает: Александр:

Здравствуйте, Екатерина. Пришлите пожалуйста Ваши реквизиты и контактные данные для обратной связи, чтобы мы выставили счет на на данный дефектоскоп.
