Главная / Каталог приборов и оборудования / Дефектоскопы / Дефектоскопы вихретоковые, приборы для поиска трещин / Вихретоковый дефектоскоп OmniScan MX ECA


Вихретоковый дефектоскоп OmniScan MX ECA

  • Вихретоковый дефектоскоп OmniScan MX ECA

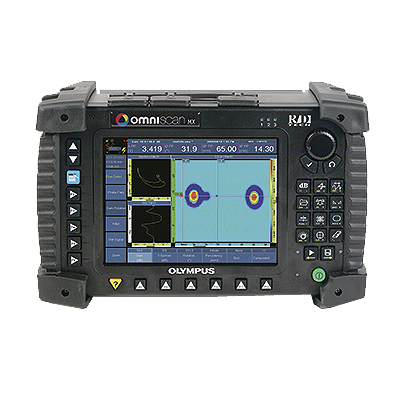

    images/all/3/716/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп OmniScan MX ECA

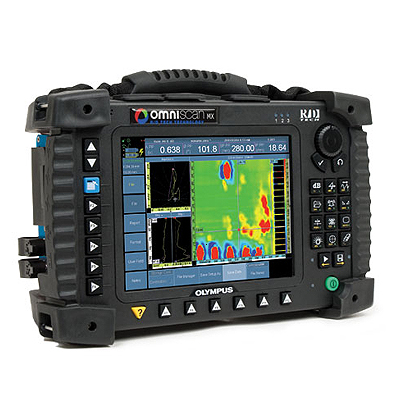

  • images/all/3/716/big/img_14.jpg

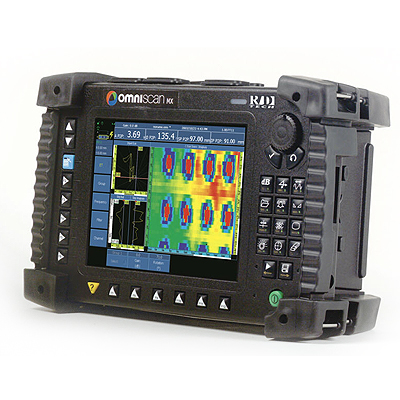

  • images/all/3/716/big/img_16.jpg

    1

ЦЕНА: по запросу

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Калинчев Олег Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по товарам {name_p}. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev





ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями!

Вихретоковый дефектоскоп OmniScan MX ECA

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Olympus NDT, Канада (торговая марка "R/D Tech")
Серия: OmniScan
Модель: OmniScan MX ECA

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп OmniScan: 12 месяцев.

Сертификаты на вихретоковые дефектоскопы OmniScan ECA:

  • Сертификат об утверждении типа средств измерений РФ.

OmniScan MX производства Olympus NDT является наиболее успешным портативным модульным дефектоскопом, работающим как с фазированными решётками, так и с вихретоковыми матрицами. Серия дефектоскопов OmniScan включает с поддержкой фазированных решёток, вихретоковых матриц и модули для традиционного ультразвукового и вихретокового контроля. Все модули отвечают самым последним требованиям НК. Несмотря на то, что OmniScan MX портативный модульный дефектоскоп, его основным отличием является высокая частота измерений и современное программное обеспечение. Именно это делает его незаменимым для ручного и автоматизированного контроля.

Ниже приведено описание дефектоскопа OmniScan MX ECA с вихретоковым модулем.

Вихретоковый дефектоскоп OmniScan MX ECA обладает следующими особенностями:

Матричный контроль вихревыми токами

Технология матричного контроля вихревыми токами
Метод контроля с использованием ВТ-матрицы основан на электронном управлении и считывании информации с нескольких вихретоковых катушек, расположенных в виде матрицы в преобразователе. Сбор данных стал возможным благодаря использованию мультиплексора, который позволяет устранить взаимное влияние между отдельными катушками.

OmniScan® ECA поддерживает работу матрицы из 32 катушек (с внешним мультиплексором до 64 каналов), работающих в режиме моста или приёма-передачи. Диапазон рабочих частот от 20 Гц до 6 МГц с возможностью одновременной работы на нескольких частотах.
Преимущества контроля вихретоковой матрицей
По сравнению с одноканальным вихретоковым контролем, использование ВТ-матрицы имеет следующие преимущества:

  • Существенное снижение времени контроля;
  • Более широкий охват зоны сканирования;
  • Отсутствие необходимости в сложных конструкциях механических и автоматизированных систем сканирования;
  • Представление результатов контроля заданной области в режиме реального времени, упрощённая интерпретация данных;
  • Контроль объектов сложной геометрии;
  • Повышенная надёжность и достоверность контроля

Матрицы ВТ-датчиков
Olympus NDT производит матричные ВТ-датчики для самых разных областей применения. Они могут быть сконструированы для выявления заданного типа дефектов или обследования контролируемой детали заданной формы. Стандартные матрицы выполняются для регистрации поверхностных дефектов (таких как трещины и вмятины), подповерхностных дефектов (таких как трещины в многослойных структурах), а также для выявления коррозии.

ПО для матричного контроля вихревыми токами
Наглядное отображение сбора и анализа данных

  • Сбор данных на экране С-скана для быстрого и эффективного обнаружения дефектов
  • Выбор данных в режиме анализа для просмотра в импедансной плоскости и на ленточной диаграмме
  • Измерение амплитуды, фазы и положения
  • Настраиваемая цветовая палитра
  • Крупные изображения импедансной плоскости и ленточной диаграммы

Мастер калибровки

  • Пошаговый процесс
  • Все каналы группы калибруются одновременно, причём у каждого канала своё усиление и вращение.
  • Амплитуду и фазу можно настроить на разные опорные отражатели.

Сигнализации

  • Возможность настройки 3 сигнализаций с выводом на световой индикатор, зуммер и на выход TTL.
  • Разные формы зон сигнализаций в импедансной плоскости (сектор, квадрат, круг, и т.п.)

Автообнаружение и настройка датчика

  • При подсоединении датчика автоматически настраиваются параметры С-скана и частота мультиплексирования.
  • Защита диапазона частот во избежание повреждения датчика

Инструменты вычитания в режиме анализа
Эта функция может быть использована для нейтрализации влияния отрыва измерительной головки от поверхности объекта на результаты контроля. Особенно ярко это проявляется на соседних каналах.
Усовершенствованная обработка данных в реальном времени

  • Интерполяция данных в реальном времени для улучшения пространственного представления дефектов
  • При работе на двух частотах можно генерировать смешанный сигнал для того, чтобы устранить нежелательные сигналы (например, всплеск сигнала из-за отрыва измерительной головки от поверхности, сигналы от крепёжных элементов и т.п.).
  • Фильтры данных: высокочастотный, низкочастотный, медианный и усредняющий. На расположенных ниже иллюстрациях показаны дефекты на кромке нахлёсточных соединений. На изображении ясно видно значительное изменение толщины. Применение фильтров может повысить обнаружение дефектов, и в особенности мелких трещин.

Технические характеристики вихретокового дефектоскопа OmniScan ECA:

Размеры (Ш х В х Г)244 мм × 182 мм × 57 мм
Вес1,2 кг
Разъёмы1 разъём OmniScan для матричных вихретоковых датчиков
19-контактный ВТ разъём Fisher®
1 разъём BNC
Количество каналов32 канала с внутренним мультиплексором
64 канала с внешним мультиплексором
Распознавание датчикаАвтоматическое распознавание и конфигурация датчика
Генератор
Количество генераторов1 (с внутренним электронным эталоном)
Максимальное напряжение12 Вp-p при 10 Ом
Рабочая частотаот 20 Гц до 6 МГц
Полоса пропусканияот 8 Гц до 5 кГц (одна катушка) Обратно пропорциональна временному интервалу, устанавливается прибором в мультиплексном режиме.
Приёмник
Количество приёмниковот 1 до 4
Максимальный входной сигнал1 Вp-p
Коэффициент усиленияот 28 до 68 дБ
Внутренний мультиплексор
Количество генераторов32 (4 одновременно в 8 временных интервалах; до 64 с внешним мультиплексором)
Максимальное напряжение12 Вp-p при 50 Ом
Количество приёмников4 дифференциальных приёмника (в 8 временных интервалах каждый)
Максимальный входной сигнал1 Вp-p
Сбор данных
Частота оцифровки40 МГц
Частота измеренияот 1 Гц до 15 кГц (одна катушка) Данное значение может быть ограничено возможностями прибора по обработке данных или задержками, установленными переключаемым режимом возбуждения.
Разрешение А/Ц16 бит
Обработка данных
Чередование фазот 0° до 360° с шагом 0,1°
ФильтрНизкочастотный КИХ-фильтр, высокочастотный КИХ-фильтр, широкополосной КИХ-фильтр, заграждающий КИХ-фильтр (настраиваемая частота среза), медианный (от 2 до 200 пунктов), усредняющий (от 2 до 200 пунктов)
Обработка каналовМикширование
Запись данных
Максимальный размер файлаОграничен размером внутренней флэш-памяти: 180 Мб или 300 Мб (опция)
Синхронизация данных
Внутренний генератор синхронизирующих импульсовот 1 Гц до 15 кГц (одна катушка)
Внешние синхроимпульсыЕсть
По энкодеруНа 1 или 2 осях
Сигнализации
Количество сигнализаций3
Форма сигнальной зонысектор, перевёрнутый сектор, прямоугольник, перевёрнутый прямоугольник, кольцо
Тип выводаВизуальный, звуковой и ТТЛ
Аналоговые выходы1 (X или Y)

*Технические характеристики и комплект поставки дефектоскопа OmniScan ECA могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу OmniScan ECA можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
Спрашивает: Екатерина:

Сколько стоит данное оборудование

Отвечает: Олег:

Здравствуйте, Екатерина!
Цена OmniScan MX ECA зависит от многих факторов. Данный дефектоскоп комплектуется различными датчиками, устройствами и аксессуарами, которые выбираются в зависимости от объекта и параметров контроля. В ближайшее время с Вами свяжется наш специалист.
