Разрывная машина WDW-1E/2E

  • Разрывная машина WDW-1E, WDW-2E - электромеханическая универсальная испытательные машина time group

    /images/all/3/2489/big/img_5.jpg

    jijijij

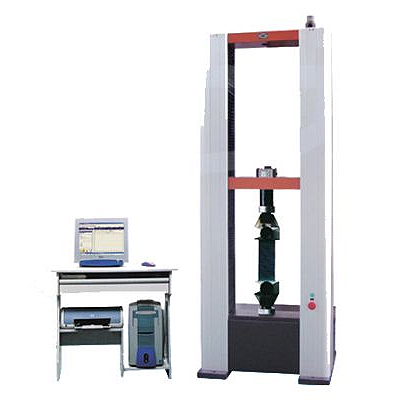

    Разрывная машина WDW-1E/2E

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Разрывная машина WDW-1E/2E

Стоимость разрывной машины WDW-1E, WDW-2E - $25 500 с НДС. Поверка и пуско-наладка разрывной машины WDW-1E, WDW-2E по запросу.

Тип оборудования: Разрывная машина, испытательная машина
Производитель разрывных машин: TIME Group Inc., Китай
Серия: WDW
Модели:
WDW-1E и WDW-2E
Описание: Разрывные электрмеханические испытательные машины с максимальной нагрузкой 1 и 2 кН (100 и 200 кг)

Сертификаты на испытательные машины WDW-1E/2E:

- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-1E/2E внесена в Государственный реестр средств измерений РФ.

Гарантия на разрывную машину WDW-1E и WDW-2E: 1 год.

Электромеханическая универсальная испытательная машина WDW-1E с максимальной нагрузкой 1 кН и WDW-2E с максимальной нагрузкой 2 кН предназначены для статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, например, резины, пластика и т.п. Испытательные машины WDW-1E и WDW-2E оснащена компьютерной системой управления и измерения параметров испытаний, а также обладают возможностью дальнейшей обработки полученных данных.

Компактный размер силовой рамы позволяет размещать испытательные машины WDW-1/2E в любом удобном месте лаборатории. Жесткость конструкции силовой рамы на высоком уровне, что обеспечивает возможность проводить испытания с высокой точностью. Следует отметить, что электромеханические универсальные испытательные машины серии WDW выпускаемые на заводе компании TIME Group Inc.  имеют в своей технической начинке высококачественные и проверенные в работе шариковинтовые пары, которые применяются для увеличения точности передачи крутящего момента от системы привода, которая обеспечивает безотказность и надежность работы всей испытательной установки. Система привода от японской компании Panasonic серии MINAS A4 включает в свой состав AC синхронный серводвигатель с сервоконтроллером.

Важным преимуществом в использовании сервопривода Panasonic серии MINAS A4 является его простая и легкая настройка параметров, потому что система обладает  функцией автоматической подстройки скорости вращения в режиме on-line и хорошим адаптивным фильтром, позволяющим подстраиваться под резонансную частоту всей системы привода испытательной машины.

Система управления и измерения параметров испытаний представляет собой компьютерную систему и специализированное программное обеспечение, что позволяет управлять параметрами настройки параметров перед испытанием, их корректировкой во время проведения испытания, то есть эта система работает в режиме с обратной связи и собирает и обрабатывает необходимые параметры испытания: сила, деформация, перемещение и прочее.
Программное обеспечение системы управления имеет функции графического построения кривой нагружения в режиме on-line, возможность изменения параметров отображающихся графически в виде кривых путем простого изменения кривой при испытании, есть функция сопоставления графиков проведенных ранее испытаний партии материала, функция вычисления по определенным параметрам необходимых расчетных значений, и возможность создания формы отчета о проделаном испытании

Система управления испытательными машинами серии WDW может настраиваться пользователем на режим ручного управления или же испытательная установка будет работать по программе испытания, которую оператор задаст через программатор системы, и есть возможность проведения циклических испытаний. Это увеличивает работоспособность и отдачу испытательной машины.

Испытательная машина WDW-1E и WDW-2E может оснащаться опциональными приспособлениями в зависимости от требований Заказчика, что увеличивает возможности испытательной машины в проведении испытаний материалов.

Испытательные машины серии WDW с максимальной нагрузкой до 1 и 2 кН применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Технические характеристики WDW-1Е/2Е

Максимальная нагрузка, кН1/2
Жесткость силовой рамы, кН/мм10
Точность измерения нагрузки, %1( 0,5 по заказу)
Диапазон измерения нагрузки, %2-100
Диапазон измерения деформации, %2-100
Точность измерения деформации, %1( 0,5 по заказу)
Разрешение перемещения, мм0,01
Точность измерения перемещения, %1
Диапазон скоростей нагружения, мм/мин0,05-500
Максимальное перемещение траверсы при растяжении, мм800
Максимальное перемещение траверсы при сжатии, мм800
Ширина рабочего пространства для испытаний, мм370
ЗахватыКлиновые для плоских и круглых образцов и другие по заказу клиента
Габаритные размеры силовой рамы, мм775x500x1717
Вес силовой рамы, кг250
Мощность привода, кВт0,5
Параметры электропитания220В±10%, 50 Гц, 1 фаза
Система привода

MINAS A4 Panasonic Co. Ltd (Япония)


Комплект поставки разрывных машин WDW-1E и WDW-2E

Наименование

Параметры

Кол-во

Примечание

1

AC серводвигатель и система

0.5 кВт

1

Panasonic

2

Программное обеспечение

WinWDW

1



3

Шарико-винтовая пара



2

Jining Bote

4

Датчик силы

1 или 2 кН

1



5

Экстензометр

YYU-10/50

1



6

Фотоэлектрический энкодер

2000

1



7

Компьютер (не менее)

Intel Pentium E2200/Core 2 Duo 2.2G/ 1 G memory/ HDD 160G / DVD-ROM

1

LENOVO

8

Монитор

LCD 17"

1

LENOVO

9

Принтер

HP1468(A4,ink jet)

1

HP

10

Губки для растяжения плоских образцов, мм

0 - 7 мм; 7 - 14 мм

1



11

Губки для растяжения круглых образцов, мм

Ø4 - 9 мм; Ø9 - 14 мм

1



12

Приспособления для сжатия

Пластины Ø100

1



13

Приспособления для изгиба

База 280 мм

Оправка Ø10 мм

1



14

Комплект инструментов



1



15

Техническая документация



1



Электромеханическая испытательная разрывная машина WDW-1E и WDW-2E
