Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М

  • Дефектоскоп ультразвуковой ИНТРОТЕСТ-1М

    /images/all/3/377/big/img_5.jpg

    jijijij

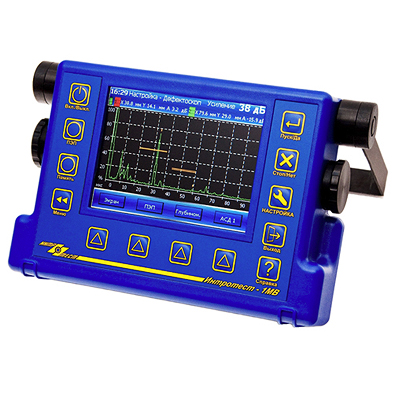

    Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М

ЦЕНА: от 174 000 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ИНТРОТЕСТ НПО Екатеринбург


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 122.85KB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость дефектоскопов серии ИНТРОТЕСТ-1М: универсальный ультразвуковой дефектоскоп ИНТРОТЕСТ-1МВ - 162 250 руб. с НДС, низкочастотный ультразвуковой дефектоскоп ИНТРОТЕСТ-1МН - 168 740 руб. с НДС.



Тип оборудования: ультразвуковой дефектоскоп

Производитель: Россия

Серия: ИНТРОТЕСТ

Модель: ИНТРОТЕСТ-1М, ИНТРОТЕСТ-1МН, ИНТРОТЕСТ-1МН

Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале

Сертификаты и удостоверения на ультразвуковой дефектоскоп ИНТРОТЕСТ-1М:

  • Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп Интротест-1М внесен в Государственные реестр средств измерений РФ.
  • Регистрационное удостоверение в Перечне специальных средств измерений гражданской авиации (ССИ) РФ.

Гарантия на дефектоскоп Интротест-1М: 12 месяцев.



Назначение прибора:

Портативный ультразвуковой дефектоскоп Интротест-1М предназначен для контроля материалов, заготовок, изделий и оборудования в различных отраслях. Дефектоскоп может применяться в производственных и полевых условиях.



Дефектоскопы ультразвуковые Интротест-1М ‑ это современные цифровые приборы, имеющие простое, понятное управление и обладающие следующими функциями:

  • параметров настройки;
  • сохранение параметров преобразователей;
  • сохранение и просмотр результатов контроля (до 500 А-разверток);
  • сохранение комментария оператора к результатам контроля;
  • подключение к персональному компьютеру для передачи данных и печати протокола контроля;
  • работа от автономного источника питания или от сети 220B.



Преимущества ультразвукового дефектоскопа ИНТРОТЕСТ-1М:

  • возможность предварительной настройки в лабораторных условиях, сохранение параметров настройки с последующим вызовом из памяти при контроле;
  • возможность сохранения результатов контроля, просмотр и анализ результатов после проведения контроля;
  • печать протокола контроля; возможность распечатки эхограммы и параметров контроля.



Технические характеристики дефектоскопа ИНТРОТЕСТ-1М:

Технические характеристики

Модификация дефектоскопов ИНТРОТЕСТ-1М

Интротест-1М

Интротест-1МВ

Интротест-1МН

Диапазон частот, МГц

0,7 - 14

0,8 - 30

0,04 - 14

Диапазон контроля, мм

2400

600

4800

Скорость ультразвуковой волны, м/с

500 - 10000

Количество каналов

1

Генератор:

амплитуда зондирующего импульса, В

длительность импульса, нс



125; 300

≤350



50 - 300

50 - 200



125; 300

≤350

Усилитель:

максимальная чувствительность, мкВ

входное сопротивление, Ом



100

50; 300



40

50



100

50; 300

Регулировка усиления, дБ:

диапазон

шаг регулировки



100

0,2; 6



110

0,2; 6



100

0,2; 6

Задержка развертки, мкс

0 - 800

0 - 200

0 - 1600

Дискретность при измерении расстояний, мм:

в режиме дефектоскопа

в режиме толщиномера





0,1

0,001





0,1

0,001





0,1

Погрешность глубиномера, мм:

в режиме дефектоскопа

в режиме толщиномера



± (0,5 + 0,01×x)

 ± (0,005 + 0,005×x)



± (0,5+0,01×x)

Представление сигналов на дисплее

В детектированном виде

В высокочастотном виде

Способы измерения амплитуды сигнала

Относительно начала отсчета в дБ

Превышение над уровнем строба в дБ

Типы разверток

А - скан

Автоматическая сигнализация дефектов

Два независимых строба

Световая и звуковая сигнализация

Выход для наушников

Временная регулировка чувствительности:

Диапазон

Длительность зоны ВРЧ, мкс

Количество точек кривой ВРЧ





24

0,2 - 800

20





80

0,2 - 200

20





24

0,2 - 1600

20

Характеристики цифрового глубиномера:

Способы измерения

Измеряемые величины

По пику; по фронту; по переходу через «0»

Координаты X, Y; толщина; интервал между двумя сигналами; координаты X, Y при контроле однократно отраженным лучом с учетом толщины стенки.

Режим стоп-кадр

Заморозка А-скана

Память

200 А-сканов с параметрами сигнала в стробе

20 комплектов настроек дефектоскопа

Параметры 20 ПЭП

Режим толщиномера:

Диапазон толщин, мм

Погрешность толщиномера, мм



0,5 - 200

± (0,005 + 0,005×L)



Характеристики дисплея

Электролюминесцентный, 320х240 пикселей, 118х88 мм, угол обзора 170°

Представляемая информация

Информация о текущих настройках

Информация о сохраненных настройках

Просмотр сохраненных А-сканов

Связь с компьютером

RS232

Передача результатов контроля из памяти дефектоскопа в компьютер, печать протокола контроля

Передача данных из компьютера в дефектоскоп

Питание

От сети  ~ 220 В или от аккумулятора

Температурные пределы эксплуатации дефектоскопа

- 15 °С ÷ 40 °С

Габаритные размеры, мм

Масса (с аккумулятором), кг

270х160х64

2,7



Базовый комплект поставки универсального ультразвукового дефектоскопа:

  • дефектоскоп ИНТРОТЕСТ-1МВ
  • преобразователи, 4 шт. (по заказу)
  • кабель для подключения преобразователя, 2 шт. (по заказу)
  • кабель для подключения к компьютеру, 1 шт.



Базовый комплект поставки универсального ультразвукового дефектоскопа:

  • дефектоскоп ИНТРОТЕСТ-1МН
  • кабель для подключения преобразователя, 2 шт. (по заказу)
  • блок питания 220 В, 1 шт.



Дополнительные принадлежности к дефектоскопам ИНТРОТЕСТ-1М:

  • сумка для работы в полевых условиях и переноски;
  • Дополнительные ультразвуковые преобразователи;
  • Зарядное устройство;
  • Кабели для подключения ПЭП;
  • Кабель для подключения к компьютеру;
  • Стандартные образцы предприятия (Образцы СОП);
  • Зарядное устройство;
  • Ультразвуковые гели.



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по всей России транспортными компаниями и курьерскими службами!



Рекомендуем посмотреть следующие приборы:

Введите число *


Введите число *
Сертификаты

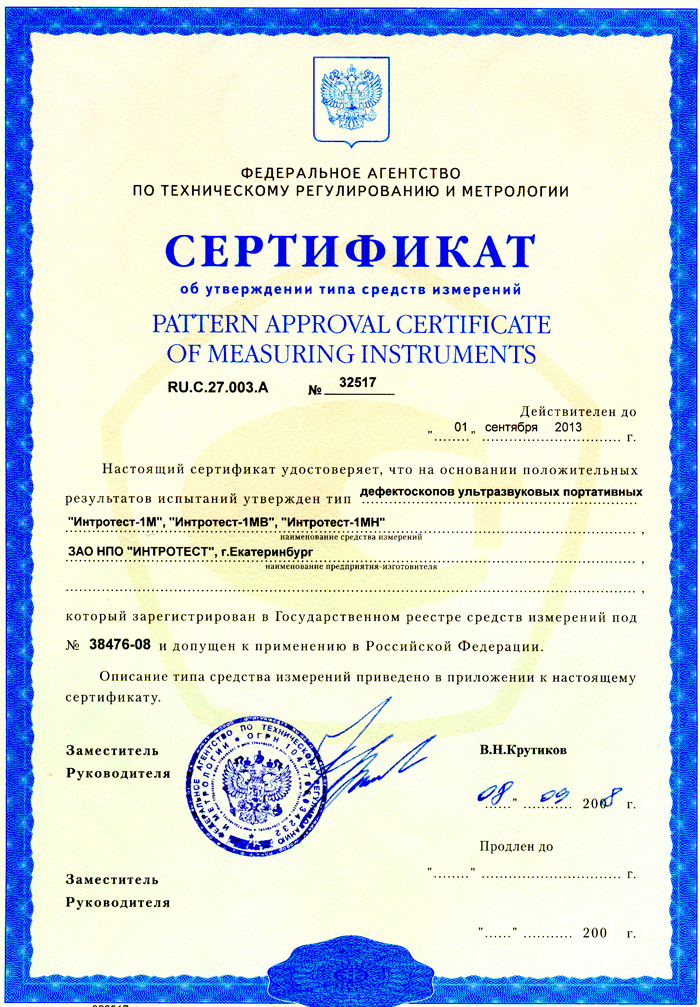

Сертификат об утверждении типа средств измерений

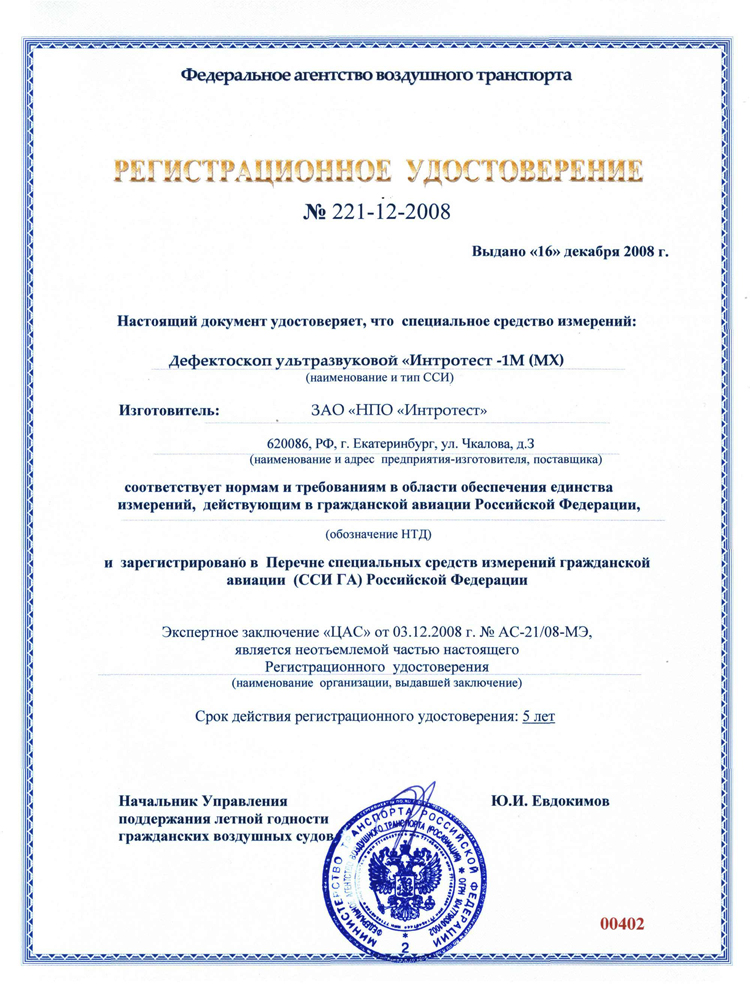

Регистрационное удостоверение гражданской авиации РФ
